Navedeni su brojevi dijelova ovdje.
Postupci zamjene se ne razlikuju ovisno o tipu motora.

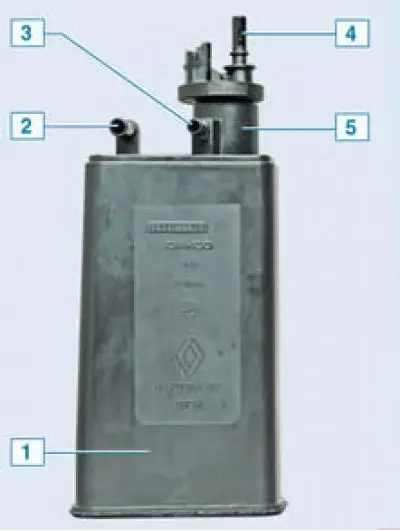

1 — adsorber; 2 — priključak za dovod zraka; 3 — dovod pare goriva iz spremnika; 4 — nazuvica ventila za ispuštanje; 5 — ventil za pročišćavanje adsorbera
Uklanjanje
Ako se radovi izvode na dizalici, zamjena se može obaviti uklanjanjem desnog blatobrana branika (vidi ovdje).
Ako se radovi izvode na tlu, tada je praktičnije zamijeniti ga uklanjanjem obloge desnog prednjeg blatobrana (vidi ovdje).
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu, isključite paljenje i odvojite žicu za uzemljenje od akumulatora.

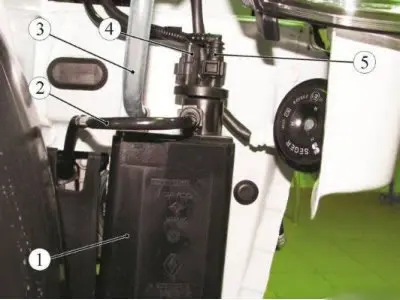

Slika 11-24 - Odspajanje cijevi i konektora kabelskog svežnja od spremnika: 1 - adsorber; 2 - cijev za povrat para goriva; (dovodna linija); 3 - cijev za odzračivanje (ventilacija); 4 - Priključak kabelskog svežnja na solenoidni ventil za pročišćavanje adsorbera; 5 - adsorberska cijev (glavni izlaz)

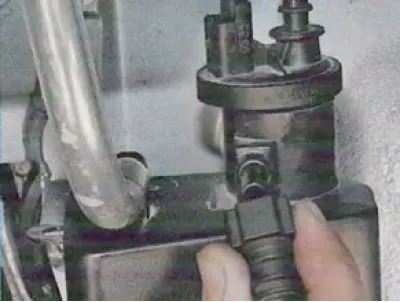

Pritisnite opružne stezaljke cijevnih konektora 2 i 5, slika 11-24,...

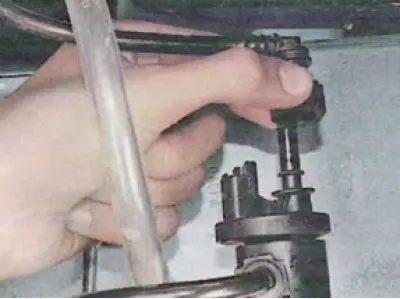

...i pomicanjem duž osi spojnica odvojite cijevi od ventila za ispuštanje adsorbera.

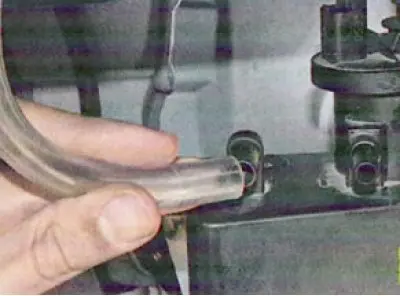

Odvojite cijev za odzračivanje 3 od adsorbera.

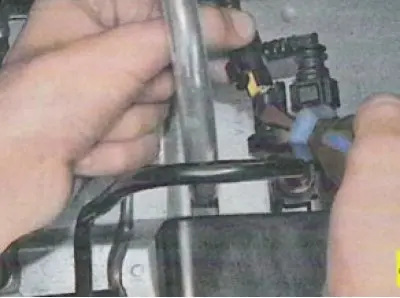

Odspojite konektor 4 elektromagnetskog ventila od adsorbera.
Odvijte dvije matice 1, slika 11-25, koje pričvršćuju adsorber i uklonite adsorber 2 iz vozila (zamjenska glava 13, produžetak, račva).

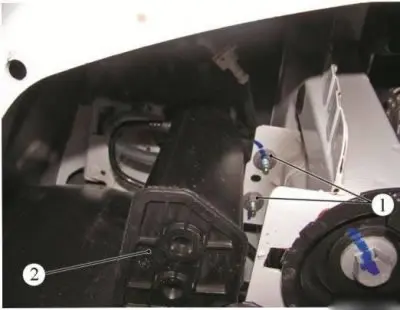

Slika 11-25 - Uklanjanje adsorbera: 1 - matice za montažu adsorbera; 2 - adsorber
Veza na izvor - web stranica LADAMAN.ru

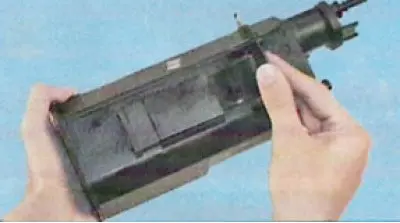

Po potrebi, adsorber se može ukloniti bez nosača. Za ovo...

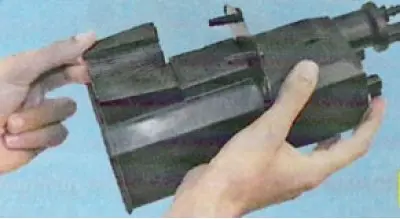

...pomaknite adsorber prema gore (radi jasnoće, prikazano na uklonjenom adsorberu) dok gumeni držač ne izađe iz njegove ušice.

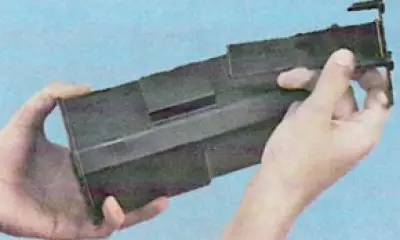

Uklonite držač.
Izvadite spremnik iz nosača.
Montaža
Ugradite adsorber 2, slika 11-25, na vozilo, ugradite i zategnite matice 1 za pričvršćivanje adsorbera (zamjenska glava 13, produžetak, račva).
Spojite blok 4, slika 11-24, elektromagnetskog ventila na adsorber.
Spojite cijev za odzračivanje 3 na adsorber.
Spojite cijevi 2 i 5 na adsorber pomicanjem duž osi spojnica dok se opružna brava konektora ne zablokira. Provjerite pouzdanost cijevi.
Ugradite blatobran prednjeg desnog branika.
Spojite terminal žice za uzemljenje na bateriju.
