Каталожные номера деталей указаны здесь.
Процедуры по замене не отличаются в зависимости от типа двигателя.

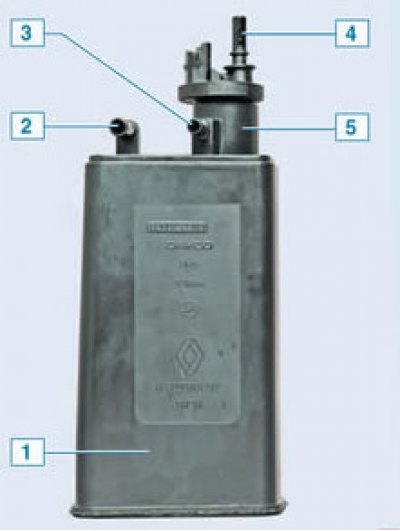

1 — адсорбер; 2 — штуцер подвода воздуха; 3 — штуцер подвода паров топлива из бака; 4 — штуцер клапана продувки; 5 — клапан продувки адсорбера
Снятие
Если работа производится на подъёмнике, но замену можно произвести, сняв правый грязезащитный щиток бампера (см. тут).
Если же работа производится на земле, то замену удобнее произвести сняв правый передний подкрылок (см. тут).
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.

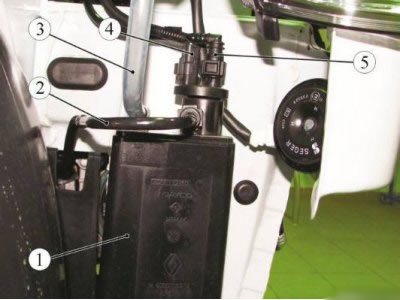

Рисунок 11-24 - Отсоединение трубок и колодки жгута проводов от адсорбера: 1 - адсорбер; 2 - трубка улавливания паров топлива; (подводящая магистраль); 3 - трубка сапуна (вентиляция); 4 - колодка жгута проводов к электромагнитному клапану продувки адсорбера; 5 - трубка адсорбера (отводящая магистраль)

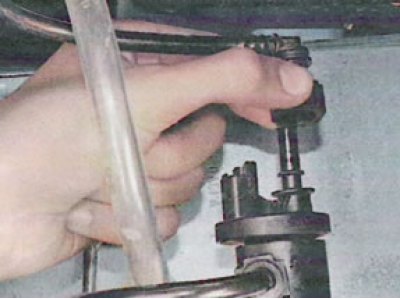

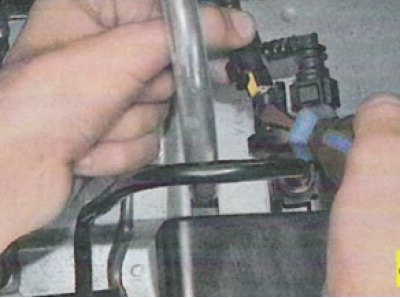

Нажать на пружинные фиксаторы соединителей трубок 2 и 5, рисунок 11-24, ...

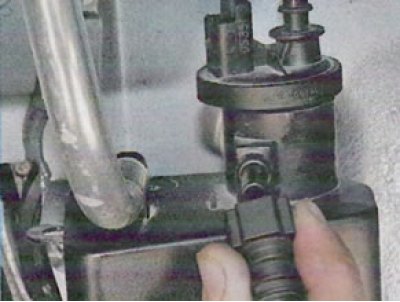

...и движением вдоль оси штуцеров отсоединить трубки от клапана продувки адсорбера.

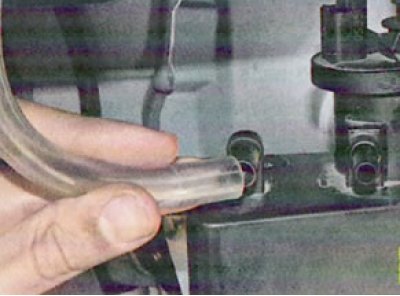

Отсоединить трубку 3 сапуна от адсорбера.
Отсоединить разъём 4 электромагнитного клапана от адсорбера.
Отвернуть две гайки 1, рисунок 11-25, крепления адсорбера и снять адсорбер 2 с автомобиля (головка сменная 13, удлинитель, вороток).

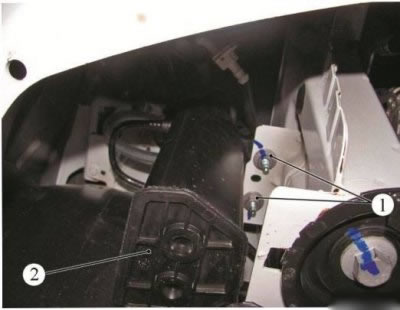

Рисунок 11-25 - Снятие адсорбера: 1 - гайки крепления адсорбера; 2 - адсорбер
При необходимости можно снять адсорбер и без кронштейна. Для этого...

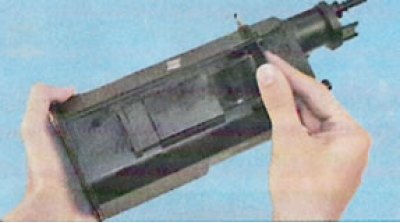

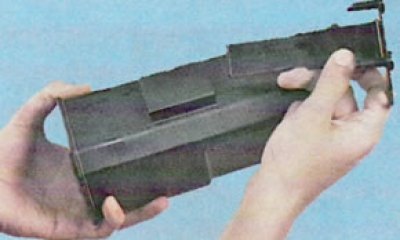

...сдвиньте адсорбер вверх (для наглядности показано на снятом адсорбере) до момента выхода резинового фиксатора из его проушины.

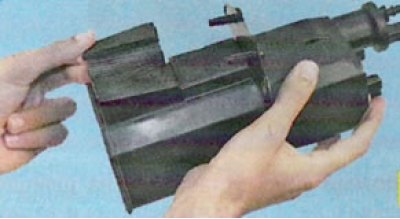

Снимите фиксатор.
Снимите адсорбер с кронштейна.
Установка
Установить адсорбер 2, рисунок 11-25, на автомобиль, установить и затянуть гайки 1 крепления адсорбера (головка сменная 13, удлинитель, вороток).
Присоединить колодку 4, рисунок 11-24, электромагнитного клапана к адсорберу.
Присоединить трубку 3 сапуна к адсорберу.
Присоединить трубки 2 и 5 к адсорберу движением вдоль оси штуцеров до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубок.
Первоначальный текст доступен на сайте (www.ladaman.ru)
Установить щиток грязезащитный переднего бампера правый.
Присоединить клемму провода "массы" к аккумуляторной батарее.
