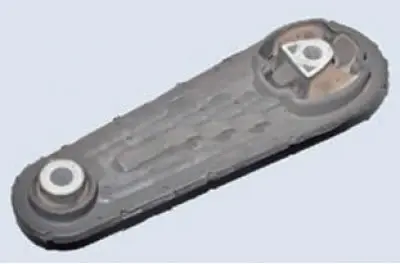

Napomena: Za kataloški broj ovog dijela pogledajte ovdje.
Vidi također Zamjena desnog nosača i Zamjena lijevog nosača.
Napomena: Neki vlasnici automobila ugrađuju stražnji nosač iz Renault Dustera umjesto "izvornog". Svi pričvršćivači i geometrijske dimenzije su isti, ali gumeni blok je masivniji. Pretpostavlja se da će takva podrška trajati dulje.
Uklanjanje
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu, isključite paljenje i odvojite žicu za uzemljenje od akumulatora.
Skinite zaštitu kućišta motora (vidi ovdje).

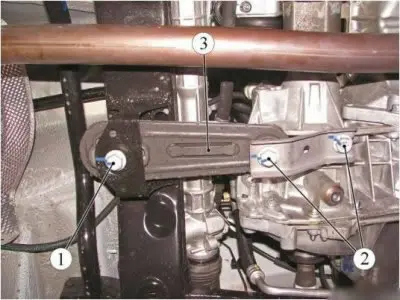

Slika 14-7 - Uklanjanje stražnjeg nosača motora: 1 - vijak koji pričvršćuje stražnji nosač motora na podokvir prednjeg ovjesa; 2 - vijak za pričvršćivanje stražnjeg nosača motora na mjenjač; 3 - nosač stražnjeg nosača motora

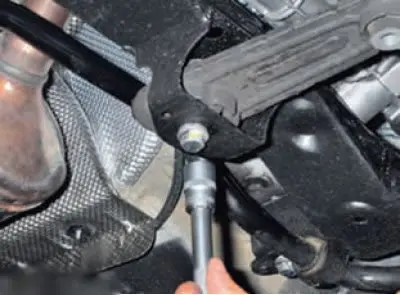

Otpustite vijak 1, slika 14-7, kojim je stražnji nosač motora pričvršćen na podokvir prednjeg ovjesa (zamjenska glava 18, produžetak, račva).

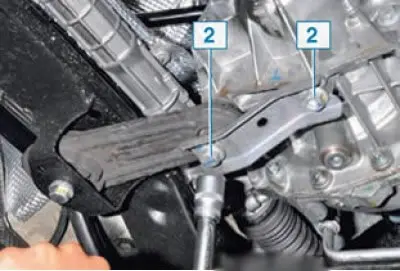

Otpustite vijke 2 koji pričvršćuju stražnji nosač motora na mjenjač (zamjenska glava 18, produžetak, račva).

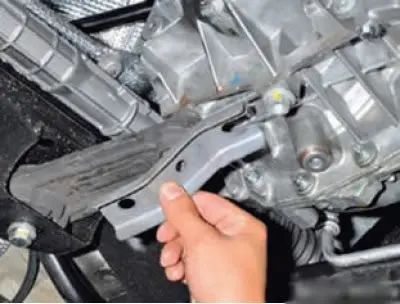

Skinite potporni nosač...

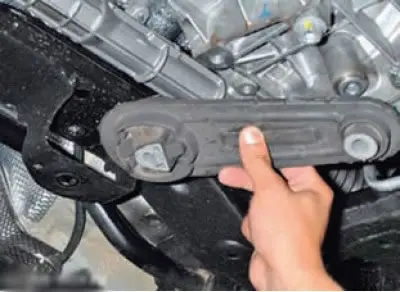

Uklonite stražnji nosač pogonskog sklopa.
Montaža
Ugradite stražnji nosač 3 nosača motora i zategnite vijke 2 koji pričvršćuju stražnji nosač (zamjenska glava 18, produžetak, račva).
Zategnite navedenim momentom:
- vijak 1 koji pričvršćuje stražnji nosač motora na podokvir prednjeg ovjesa 105 N·m (10,5 kgf·m);
- vijci 2 koji pričvršćuju stražnji nosač motora na mjenjač 105 N·m (10,5 kgf·m) (zamjenjiva glava 18, produžetak, moment ključ).
Ugradite zaštitu kućišta motora
