Заўвага. каталожныя нумары дэталяў гл. тут.
Блок ABS, знаходзіцца ў маторным адсеку і мацуецца на правым ланжэроне, каля шчытка перадка (гл. малюнак 2, поз.4 тут).

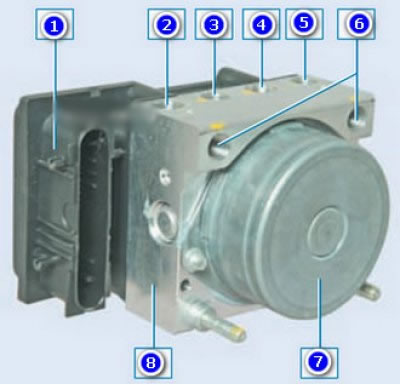

Блок ABS: 1 - блок кіравання; 2 - гняздо правай пярэдняй тармазной трубкі; 3 – гняздо задняй левай тармазной трубкі; 4 – гняздо задняй правай тармазной трубкі; 5 – гняздо пярэдняй левай тармазной трубкі; 6 -гняздо трубкі галоўнага тармазнога цыліндру; 7 – помпа; 8 – гідраўлічны блок (гідраагрэгат)
Зняцце
Усталяваць аўтамабіль на двухстоечны пад'ёмнік, затармазіць стаяначным тормазам і выключыць запальванне. Адкрыць капот і адлучыць клему провада "масы" ад акумулятарнай батарэі.
Адкруціць тры гайкі мацавання шумаізаляцыі да панэлі перадка і праваму пырскавіку і адсунуць шумаізаляцыю для атрымання доступу да гідраагрэгата (адвёртка плоская).

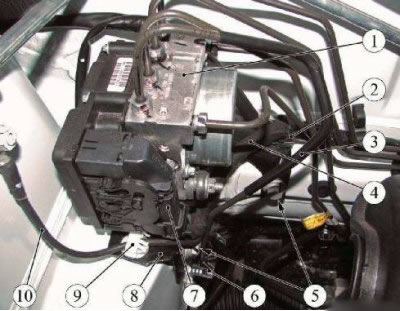

Малюнак 21-1 - Зняцце гідраагрэгата АБС: 1 - гідраагрэгат (блок) АБС; 2 - клямар мацавання джгута правадоў пярэдняга на кранштэйне гідраблока; 3 - тармазная трубка; 4 - паляць правадоў пярэдні; 5 - ніты мацавання кранштэйна гідраблока; 6 - клямар мацавання тармазной трубкі на кранштэйне гідраблока; 7 - штэкерная калодка джгута правадоў пярэдняга; 8 - кранштэйны мацавання гідраблока; 9 - клямар мацавання провада "масы" на кранштэйне гідраблока; 10 - провад "масы"

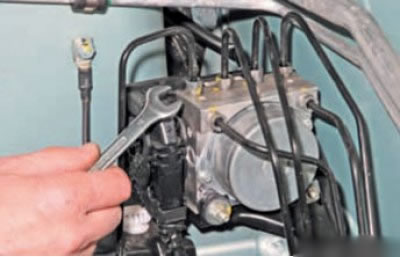

Адкруціць штуцэры і адлучыць тармазныя трубкі ад гідраагрэгата антыблакіровачнай сістэмы тармазоў. (ключ "на 11", або ключ для тармазных трубак тыпу 41 08 11 13 ф. "Stahlwille").
Устанавіць у адтуліны гідраблока і на тармазныя трубкі заглушкі.

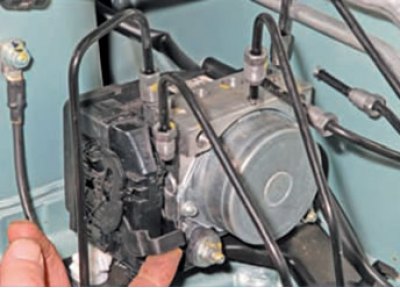

Падняўшы фіксатар...

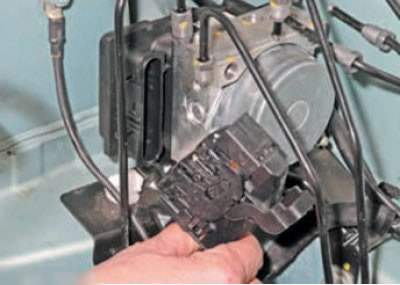

... адлучыць штекерную калодку 7, малюнак 21-1, жгута правадоў ад пярэдняга гідраблока.
Выняць провад 10 масы з клямара 9 (малюнак 21-1).

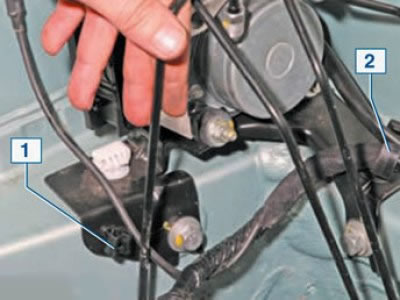

Выняць паляць правадоў пярэдні з клямара 2 (малюнак ніжэй).
Выняць тармазную трубку з клямара мацавання 1 да кранштэйна гідраагрэгата (малюнак ніжэй).

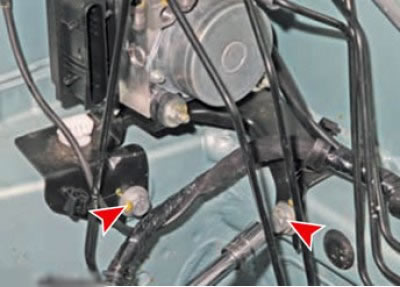

Адкруціць ніты мацавання кранштэйна гідраагрэгата да кузава і зняць гідраагрэгат (гідраблок АБС) у зборы з кранштэйнам (галоўка зменная 13, ключ троскаточны).

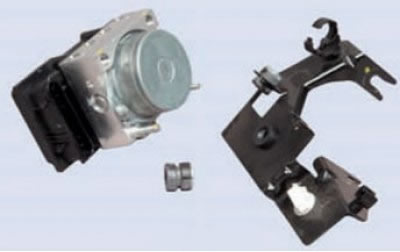

Адкруціць ніты мацавання гідраагрэгата да кранштэйна мацавання і зняць гідраагрэгат (галоўка зменная 10, ключ троскаточны).
Ўстаноўка
Увага. Пры замене гідраагрэгата выканаць працэдуру праграмавання параметраў ЭБУ АБС.
Увага. Для забеспячэння герметычнасці раздыма блока кіравання гідраагрэгата, клема провада "масы" гідраагрэгата павінна быць зарыентавана ўніз.
Усталяваць гідраагрэгат на кранштэйны мацавання і замацаваць нітамі. Момант зацяжкі нітаў 8 Н·м (0,8 кгс·м) (галоўка зменная 10, ключ троскаточны, ключ момантны).
Усталяваць гідраагрэгат у зборы з кранштэйнам на аўтамабіль і замацаваць нітамі. Момант зацяжкі нітаў 22 Н·м (2,2 кгс·м) (галоўка зменная 13, ключ троскаточны, ключ момантны).
Падлучыць штэкерную калодку джгута правадоў пярэдняга да раздыма гідраагрэга.
Усталяваць джгут правадоў, провад "масы" і тармазную трубку ў клямары мацавання на кранштэйне гідраагрэгата (адвёртка плоская).
Выняць тэхналагічныя заглушкі з адтулін гідраагрэгата і тармазных трубак і падлучыць тармазныя трубкі да гідраагрэгата. Момант зацяжкі штуцэраў 14 Н·м (1,4 кгс·м) (ключ для тармазных трубак тыпу 41 08 11 13 ф. "Stahlwille", устаўка зменная 11 тыпу 58 23 10 11 ф. "Stahlwille", ключ момантны тыпу 50 18 00 04 ф. "Stahlwille").
Падлучыць клему провада "масы" да акумулятарнай батарэі.
Выканаць прапампоўку тармазной сістэмы (гл. тут).
Праверыць эфектыўнасць працоўнай тармазной сістэмы шляхам выпрабавальнага выезду або на стэндзе.
