Неисправный регулятор давления рекомендуется заменять в сборе.
Вам потребуются: отвертка с плоским лезвием, ключ «на 8», «на 13», торцовый ключ (головка) «на 13», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

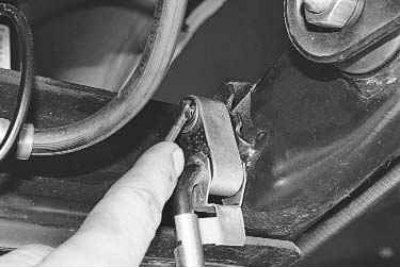

1. Поддев отверткой, снимите стопорную шайбу серьги упругого рычага привода регулятора и установленную под ней плоскую шайбу.

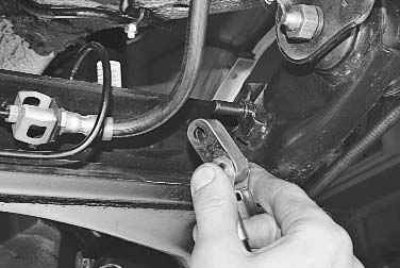

2. Отсоедините упругий рычаг с серьгой от балки задней подвески.

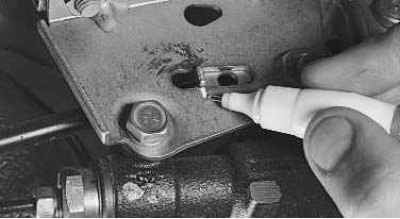

3. Для того чтобы при установке не пришлось регулировать привод регулятора давления, пометьте положение рычага привода относительно кронштейна.

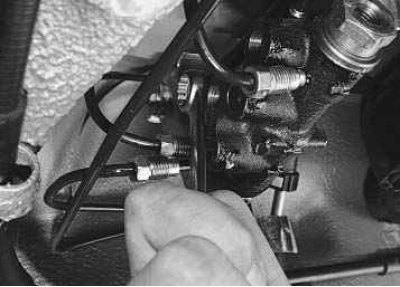

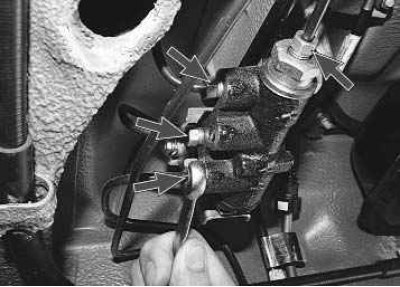

4. Подставьте емкость под место соединения трубок с регулятором, так как оттуда будет вытекать жидкость, и специальным ключом «на 10» отверните четыре гайки крепления тормозных трубок.

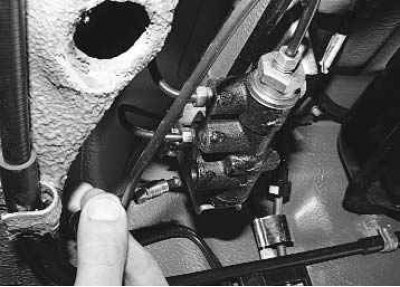

5. Отсоедините трубки от регулятора. Заглушите отверстия трубок, например, защитными колпачками клапанов прокачки колесных цилиндров. Промаркируйте трубки, чтобы не перепутать их при дальнейшей установке регулятора.

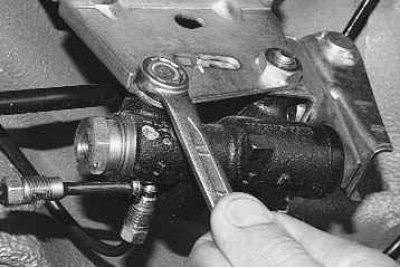

6. Ключом «на 13» выверните передний болт крепления регулятора к кронштейну.
7. Ключом «на 13» выверните задний болт крепления регулятора…

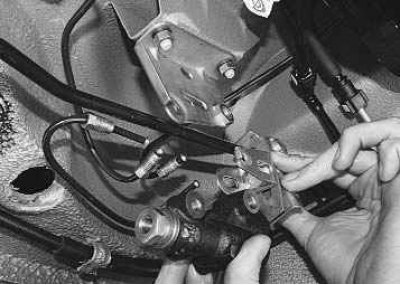

8. …и снимите с автомобиля регулятор с приводом.

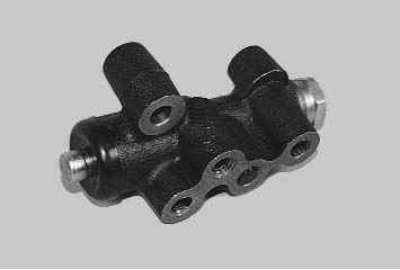

Так выглядят снятый с автомобиля регулятор давления…

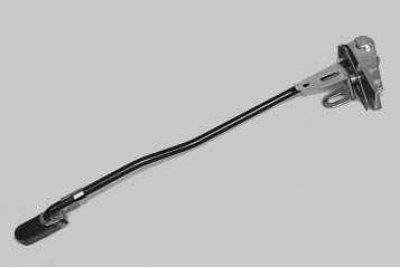

…и его привод.

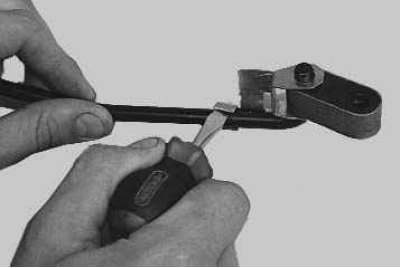

9. При необходимости замены деталей привода подденьте отверткой и отведите скобу серьги от упругого рычага.

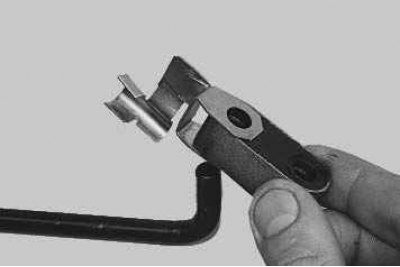

10. Снимите с рычага скобу вместе с серьгой.

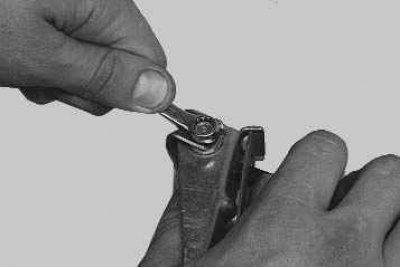

11. Ключом «на 8» выверните болт крепления фиксатора рычага.

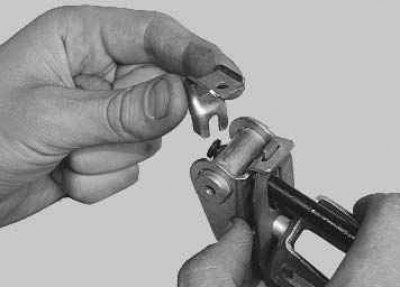

12. Снимите фиксатор рычага и отсоедините рычаг привода от упругого рычага.

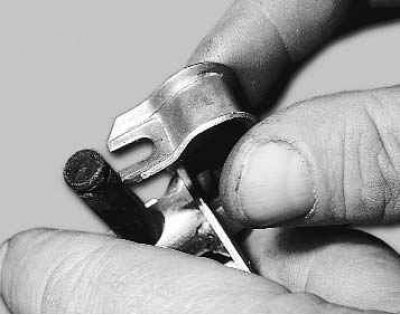

13. При подсоединении рычага привода к упругому рычагу вилка фиксатора должна войти в проточку на упругом рычаге.
14. Установите регулятор в порядке, обратном снятию. Обратите внимание на то, что передний болт крепления длиннее заднего.
15. После установки регулятора обожмите плоскогубцами скобу серьги. Затем прокачайте тормозную систему и при необходимости отрегулируйте привод регулятора давления (см. «Регулировка привода регулятора давления»).
