Компрессия (давление в конце такта сжатия) в цилиндрах - важнейший диагностируемый показатель двигателя, проводимый без его разборки. По её среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей ШПГ двигателя и выявить неисправности этой группы и деталей клапанного механизма.
Для проверки используют - компрессометр, который можно приобрести в магазинах запчастей. В продаже есть компрессометры, как резьбовые, у которых для вворачивания на место свечи зажигания установлен резьбовой штуцер, так и с резиновым наконечником, которые просто сильно прижимают к свечному отверстию.
Условиями правильности показаний при проверке компрессии являются исправность стартера и полная заряженность аккумулятора.
Процедура проверки компрессии в цилиндрах показана на примере двигателя К7М. Проверку компрессии двигателя К4М выполняйте аналогично.
Различие заключается в том, что со свечей двигателя К4М необходимо предварительно снять четыре катушки зажигания.
1. Пустите двигатель и прогрейте его до рабочей температуры.

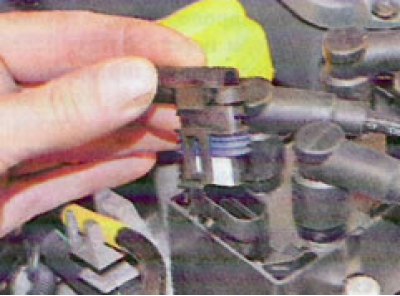

2. Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.
Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенном модуле зажигания может привести к пробою его высоковольтной цепи.

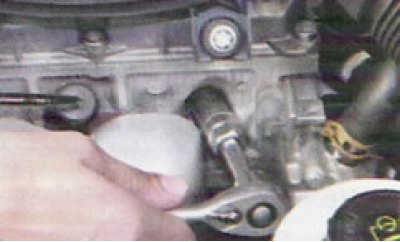

3. Выверните все свечи.

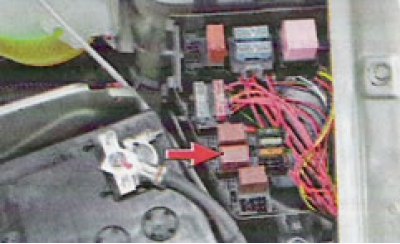

4. Отключите топливный насос, вынув его реле в монтажном блоке, установленном в подкапотном пространстве автомобиля.

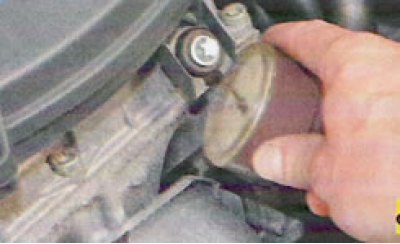

5. Вверните в свечное отверстие проверяемого цилиндра компрессометр.
6. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.
7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор. пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.
Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180-200 мин ' или выше, но не более 350 мин '.
8. Записав показания компрессометра, постановите его стрелку на ноль. (Показания могут сбрасываться различными способами в зависимости от конструкции прибора).
9. Повторите операции 5-8 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки ГБЦ, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах показывает на износ поршневых колец.
10. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если значение компрессии осталось неизменным, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.
Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2-0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель - о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
