Снятие
Установить автомобиль на двухстоечный подъемник и выключить зажигание.
Снять задние колеса.
Извлечь из держателей на рычагах задней подвески жгуты проводов датчиков скорости вращения задних колес.
Отвернуть болты крепления датчиков скорости к щитам заднего тормоза и извлечь датчики (насадка сменная Torx Т30, удлинитель, ключ трещоточный).
- отсоединить тягу привода регулятора давления задних тормозов от балки рычагов задней подвески;
- извлечь из держателей на рычагах задней подвески тросы ручного привода тормоза;
- снять тормозные барабаны;
- отсоединить тросы ручного привода тормоза от рычагов привода тормозных колодок и извлечь наконечник троса из отверстий в тормозных щитах;
- отсоединить тормозные трубки от гибких тормозных шлангов, тормозные шланги должны остаться на рычагах задней подвески.
Отсоединить амортизаторы от рычагов задней подвески и снять пружины.
Установить под центр балки рычагов задней подвески трансмиссионную стойку (стойка трансмиссионная типа ОМА 604).
Отвернуть гайки болтов крепления рычагов задней подвески к кронштейнам, опустить трансмиссионную стойку и снять рычаги задней подвески с автомобиля. Операцию выполнять двумя исполнителями (головка сменная 18, удлинитель и вороток).
Замена резинометаллических шарниров

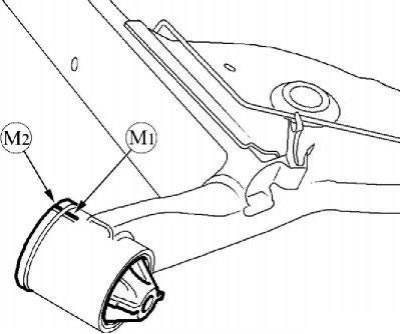

Рисунок 7-1 - Разметка расположения шарнира в рычаге задней подвески: М1- метка на рычаге задней подвески; М2 - метка на корпусе шарнира
Внимание. Перед снятием резинометаллического шарнира необходимо отметить его ориентацию в отверстии рычага задней подвески:
- сделать отметки "М," и "М2" на рычаге задней подвески и шарнире;
- скопировать метку "М2 " на новый шарнир.
Примечание. Разметка шарниров необходима для правильной установки и предупреждения преждевременного износа шарниров рычагов задней подвески, а также для обеспечения надежной управляемости автомобиля.

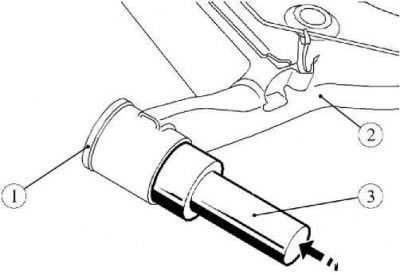

Рисунок 7-2 - Выпрессовка шарнира: 1 - шарнир рычага задней подвески; 2 - рычаг задней подвески; 3 - оправка для выпрессовки из набора Таг. 1838
Выпрессовать резинометаллический шарнир из рычага задней подвески (оправка для выпрессовки из набора Таг. 1838, молоток).
Установить новый резинометаллический шарнир 1, рисунок 7-3, в отверстие рычага 2 задней подвески и совместить метки "M1" и "М2", рисунок 7-1.

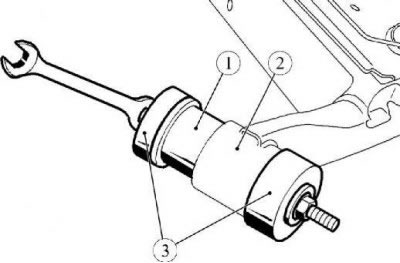

Рисунок 7-3 - Запрессовка шарнира: 1 - шарнир рычага задней подвески; 2 - рычаг задней подвески; 3 - приспособление для запрессовки из набора Таг. 1838
Установить на шарнир приспособление 3, рисунок 7-3, для запрессовки и запрессовать шарнир в рычаг задней подвески (приспособление для запрессовки из набора Таг. 1838, ключ кольцевой 17-2 шт.).
Выполнить операции по замене шарнира для второго рычага.
Установка
Установить рычаги задней подвески на трансмиссионную стойку и выставить под автомобилем напротив мест крепления. Операцию выполнять двумя исполнителями (стойка трансмиссионная типа ОМА 604, "Автоспецоборудование" г. Псков).
Установить рычаги задней подвески в кронштейны крепления на кузове, вставить болты и завернуть, не затягивая, гайки (ключ кольцевой 18, головка сменная 18, вороток).
Установить рычаги задней подвески в положение для затяжки резинометаллических шарниров и окончательно затянуть гайки болтов крепления рычагов задней подвески в кронштейнах.
Установить пружины и подсоединить амортизаторы к рычагам задней подвески.
- установить в держатели на рычагах задней подвески тросы ручного привода тормоза;
- установить наконечники тросов ручного привода тормоза в отверстия тормозных щитов и подсоединить их к рычагам привода тормозных колодок;
- установить тормозные барабаны;
- подсоединить тормозные трубки к гибким тормозных шлангам на рычагах задней подвески;
- подсоединить тягу привода регулятора давления задних тормозов к балке рычагов задней подвески и отрегулировать привод регулятора давления.
Установить датчики скорости в отверстия тормозных щитов и закрепить их болтами. Момент затяжки болтов 14 Н·м (1,4 кгс·м) (насадка сменная Torx Т30, удлинитель, ключ трещоточный, ключ моментный).
Установить жгуты проводов датчиков скорости вращения задних колес в держатели на рычагах задней подвески.
Выполнить прокачку тормозной системы и при необходимости гидропривода сцепления.
Установить задние колеса.
Проверить эффективность рабочей тормозной системы.
