Ступица заднего колеса выполнена в корпусе тормозного барабана.
Углы установки задних колёс не подлежат регулировке.

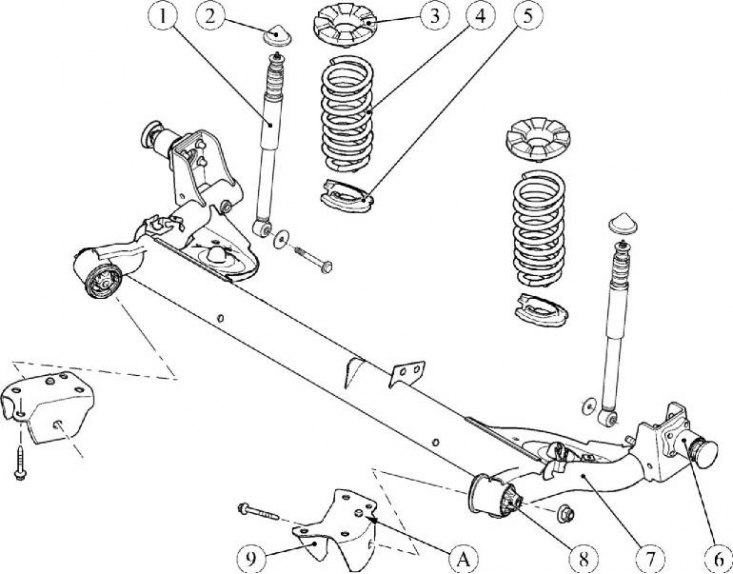

Рисунок 6-1 - Задняя подвеска: 1 - амортизатор задней подвески; 2 - заглушка; 3 - прокладка пружины верхняя; 4 пружина задней подвески; 5 - прокладка пружины нижняя; 6 - ось ступицы заднего колеса; 7 - рычаги задней подвески; 8 - резинометаллический шарнир; 9 - кронштейн крепления рычагов задней подвески; А - центрирующий выступ

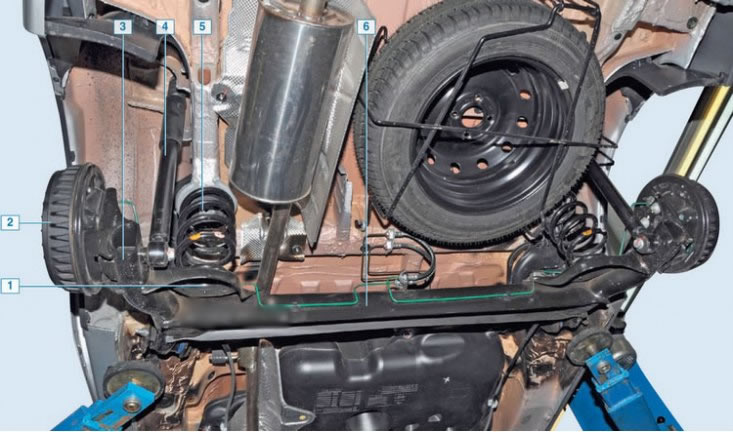

Задняя подвеска - вид снизу: 1 - кронштейн рычага балки; 2 - барабан тормозного механизма; 3 - рычаг балки; 4 - амортизатор; 5 - пружина; 6 - балка задней подвески

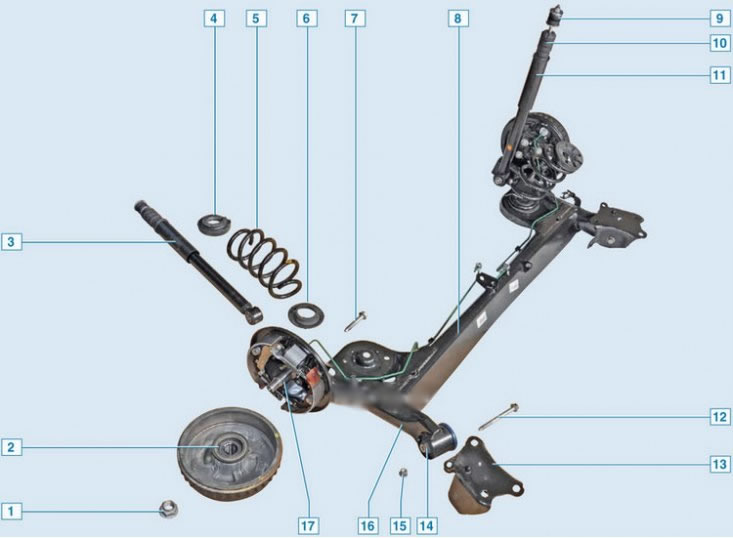

Элементы задней подвески: 1 - гайка подшипника колеса: 2 - подшипник; 3 - амортизатор; 4 - верхняя прокладка пружины; 5 - пружина; 6 - нижняя прокладка пружины; 7 - болт нижнего крепления амортизатора; 8 - балка; 9 - подушки, шайбы и гайка верхнего крепления амортизатора; 10 - буфер хода сжатия; 11 - чехол; 12 - болт крепления рычага балки к кронштейну; 13 - кронштейн крепления рычага балки к кузову; 14 - сайлент-блок рычага балки; 15 - гайка болта; 16 - рычаг балки; 17 - цапфа заднего колеса
Данные получены с веб-сайта: www.LadaMan.ru

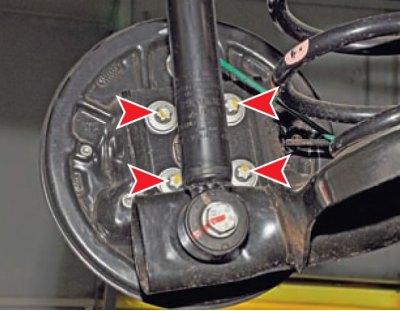

Цапфа заднего колеса прикреплена с помощью четырёх болтов, сквозь щиток тормозного механизма, к балке задней подвески.
