Задняя подвеска — особенности устройства (XRAY 1)

Задняя подвеска с телескопическими гидравлическими газонаполненными амортизаторами двухстороннего действия, с продольными рычагами, упруго соединенными поперечной балкой и штангой стабилизатора поперечной устойчивости, с винтовыми бочкообразными пружинами, установленными на рычаги задней подвески.

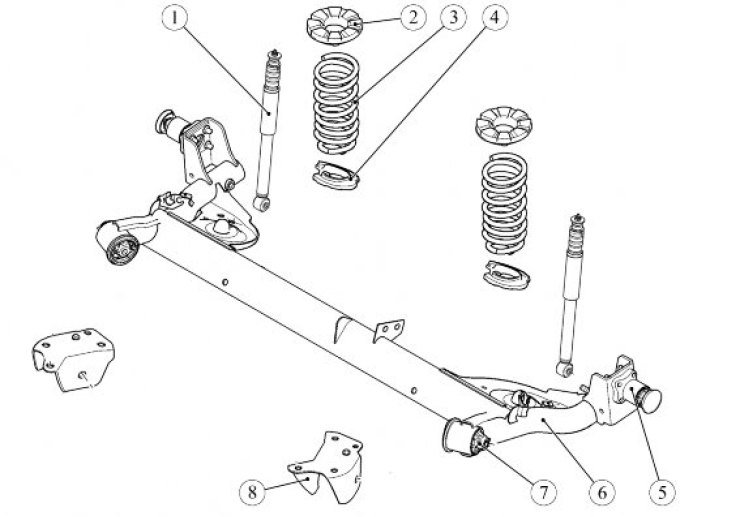

Рисунок 1-2 - Подвеска задняя: 1 - амортизатор задней подвески; 2 - прокладка пружины верхняя; 3 - пружина задней подвески; 4 - прокладка пружины нижняя; 5 - ось ступицы заднего колеса; 6 - рычаги задней подвески; 7 - резинометаллический шарнир; 8 - кронштейн крепления рычагов задней подвески

Полная статья на сайте: ladaman

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Статья была проверена: Маркелов Даниил
