Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять заднее колесо в соответствии с требованиями раздела 14 настоящей ТИ.
В соответствии с требованиями ТИ 3100.25100.20596:
- снять тормозной барабан с оси ступицы заднего колеса;
- отсоединить трос ручного привода тормоза от рычага привода тормозных колодок и извлечь наконечник троса из отверстия в тормозном щите;
- отсоединить тормозную трубку от колесного цилиндра;
- снять датчик скорости вращения заднего колеса с тормозного щита.

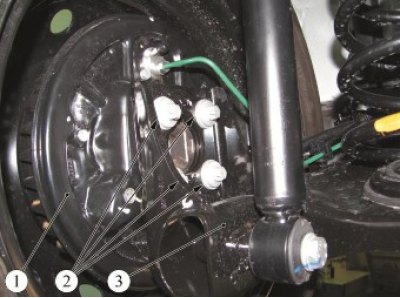

Рисунок 11-1 - Снятие оси ступицы заднего колеса: 1 - тормозной щит; 2 - болты крепления оси ступицы заднего колеса; 3 - рычаг задней подвески
Отвернуть четыре болта 2, рисунок 11 -1, и снять ось ступицы заднего колеса и тормозной щит 1 в сборе с колодками и колесным цилиндром (головка сменная Torx Е16, вороток).
Установка
Установить на фланец рычага задней подвески тормозной щит в сборе с колодками и колесным цилиндром, установить ось ступицы заднего колеса и завернуть четыре болта крепления. Момент затяжки болтов 105 Н·м (10,5 кгс·м) (головка сменная Torx Е16, вороток, ключ моментный).
В соответствии с требованиями ТИ 3100.25100.20596:
- подсоединить тормозную трубку к колесному цилиндру;
- подсоединить трос ручного привода тормоза к рычагу привода тормозных колодок;
- установить на тормозной щит датчик скорости вращения заднего колеса;
- установить на ось ступицы заднего колеса тормозной барабан.
Проверить работу и при необходимости отрегулировать привод стояночного тормоза в соответствии с требованиями ТИ 3100.25100.20596.
Установить заднее колесо в соответствии с требованиями раздела 14 настоящей ТИ.
(Статья скопирована с ресурса: «LadaMan.ru»)
Выполнить прокачку тормозной системы в соответствии с требованиями ТИ 3100.25100.08020.
Проверить эффективность рабочей тормозной системы в соответствии с требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.19, 1.19.22 в объеме выполненных работ.
