Снятие
Внимание. Для предотвращения повреждения резинометаллических шарниров рычагов задней подвески не допускается вывешивание рычагов задней подвески с затянутыми шарнирами на величину превышающую положение рычагов при полностью разгруженных пружинах задней подвески.
Внимание. При снятии отметить цвет маркировки пружин, чтобы не перепутать их при установке.
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять задние колеса в соответствии с требованиями раздела 14 настоящей ТИ.
Извлечь из держателей на рычагах задней подвески жгуты проводов датчиков скорости вращения задних колес.
Поднять автомобиль, установить под рычаг задней подвески трансмиссионную стойку и опустить автомобиль до начала сжатия пружины (стойка трансмиссионная типа ОМА 604, "Автоспецоборудование").
Отметить положение пружины на опорной чашке рычага задней подвески.
Отвернуть болт крепления амортизатора к рычагу задней подвески (головка сменная 21, вороток).

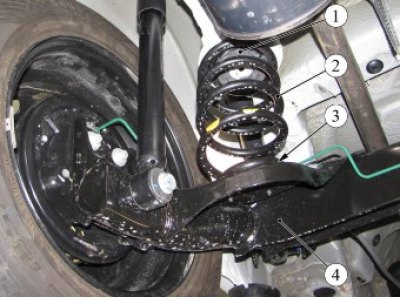

Рисунок 9-1 - Снятие пружины задней подвески: 1 - прокладка пружины верхняя; 2 - пружина задней подвески; 3 - прокладка пружины нижняя; 4 - рычаги задней подвески
Поднять автомобиль до отхода рычага задней подвески от трансмиссионной стойки и снять пружину 2, рисунок 9-1, вместе с нижней прокладкой 3.
Внимание. Если верхняя прокладка 1 пружины отсоединилась ее необходимо заменить.
Установка
Внимание. Повторное использование болта крепления амортизатора к рычагу задней подвески не допускается. Болт подлежит обязательной замене.
Установить нижнюю прокладку пружины на опорную поверхность рычага задней подвески.
Установить пружину вместе с верхней прокладкой на автомобиль в положение, отмеченное при снятии. Установку начинать с верхней части пружины.
Опустить автомобиль до начала сжатия пружины, подсоединить амортизатор к рычагу задней подвески и завернуть, не затягивая, новый болт крепления (головка сменная 21, вороток).
Повторить операции по снятию - установке для второй пружины.
Установить в держатели на рычагах задней подвески жгуты проводов датчиков скорости вращения задних колес.
Установить задние колеса в соответствии с требованиями раздела 14 настоящей ТИ.
Внимание. Окончательную затяжку болтов крепления амортизаторов к рычагам задней подвески производить на автомобиле, стоящем на колесах.
Окончательно затянуть болты крепления амортизаторов к рычагам задней подвески. Момент затяжки болтов 105 Н·м (10,5 кгс·м) (головка сменная 21, ключ моментный).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.19 в объеме выполненных работ.
