Проверка осевого зазора
Внимание. Осевой зазор в подшипнике ступицы заднего колеса не должен превышать допустимого значения 0,03 мм. Если осевой зазор превышает допустимое значение подшипник необходимо заменить.
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять заднее колесо в соответствии с требованиями раздела 14 настоящей ТИ.
Установить на тормозной барабан индикатор, упереть ножку индикатора в торец оси ступицы и проверить осевой зазор подшипника ступицы заднего колеса, прикладывая знакопеременную нагрузку к барабану вдоль оси ступицы. Если осевой зазор в подшипнике превышает допустимое значение 0,03 мм подшипник необходимо заменить на новый (индикатор ИЧ 10, держатель индикатора из комплекта индикаторных приспособлений 67.78349540, ключ гаечный 17).
Снятие
Снять тормозной барабан в соответствии с требованиями ТИ 3100.25100.20596.

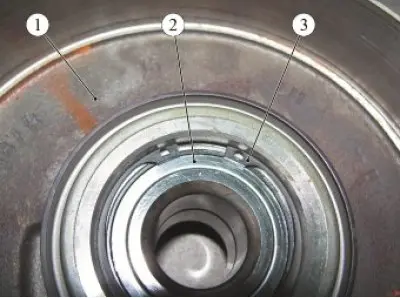

Рисунок 10-1 - Замена подшипника ступицы заднего колеса: 1 - тормозной барабан; 2 - подшипник ступицы заднего колеса; 3 - стопорное кольцо
Извлечь из тормозного барабана 1, рисунок 10-1, стопорное кольцо 3 подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 фирмы "Stahlwille").
Установить тормозной барабан на стол пресса, установить на подшипник оправку для выпрессовки, наружным диаметром 52 мм, и выпрессовать подшипник 2 ступицы заднего колеса из тормозного барабана (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 52 мм для выпрессовки подшипника ступицы заднего колеса - самоизготовление).
Установка
Внимание. Перед сборкой сопрягаемые поверхности тормозного барабана, оси ступицы заднего колеса и подшипника очистить.
Внимание. Перед сборкой проверить посадочные поверхности тормозного барабана и оси ступицы заднего колеса, дефектные детали заменить.
Внимание. При запрессовке подшипника в тормозной барабан усилие запрессовки прикладывать к наружной обойме подшипника. Производить запрессовку воздействуя на внутреннюю обойму подшипника не допускается.
Установить тормозной барабан на стол пресса. Установить в тормозной барабан подшипник ступицы заднего колеса. Установить на подшипник оправку для запрессовки наружным диаметром 60 мм и запрессовать подшипник ступицы заднего колеса в тормозной барабан (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 60 мм для запрессовки подшипника ступицы заднего колеса -самоизготовление).
Установить в тормозной барабан стопорное кольцо подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 фирмы "Stahlwille").
Установить тормозной барабан в соответствии с требованиями ТИ 3100.25100.20596.
Проверить работу и при необходимости отрегулировать привод стояночного тормоза в соответствии с требованиями ТИ 3100.25100.20596.
Установить заднее колесо в соответствии с требованиями раздела 14 настоящей ТИ.
Нажать на педаль тормоза 2 - 3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.
Проверить эффективность рабочей тормозной системы в соответствии с требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.19, 1.19.22 в объеме выполненных работ.
