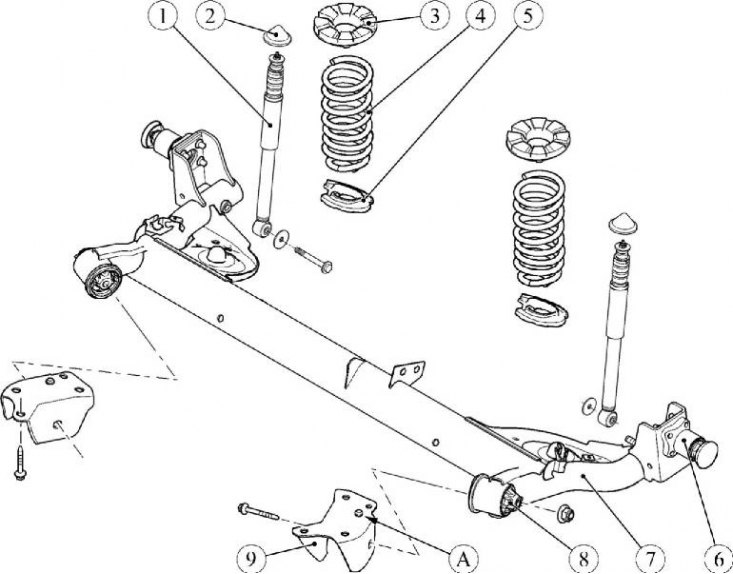

Рисунок 6-1 - Задняя подвеска: 1 - амортизатор задней подвески; 2 - заглушка; 3 - прокладка пружины верхняя; 4 пружина задней подвески; 5 - прокладка пружины нижняя; 6 - ось ступицы заднего колеса; 7 - рычаги задней подвески; 8 - резинометаллический шарнир; 9 - кронштейн крепления рычагов задней подвески; А - центрирующий выступ

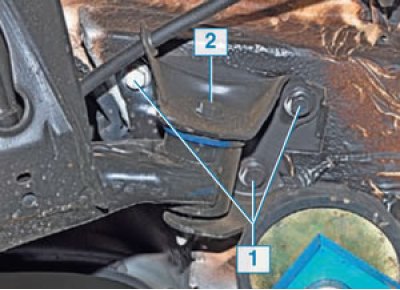

Через внутреннюю втулку сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1.
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять задние колеса.
Снять датчики скорости вращения задних колес.
Отпустить рычаг ручного привода тормоза.
- отсоединить тросы ручного привода тормоза от уравнителя, освободить оболочки тросов из скоб крепления к днищу кузова автомобиля, к бензобаку и топливопроводу, извлечь наконечники оболочек тросов из отверстий в туннеле пола;
- отсоединить тягу привода регулятора давления задних тормозов от балки рычагов задней подвески;
- отсоединить тормозные трубки от гибких тормозных шлангов, тормозные шланги должны остаться на рычагах задней подвески.
При необходимости:
- снять с рычагов задней подвески элементы тормозной системы
- снять оси ступиц задних колес и тормозные щиты в сборе с тормозными колодками и колесными цилиндрами.
Отсоединить амортизаторы от рычагов задней подвески и снять пружины.
Установить под центр балки рычагов задней подвески трансмиссионную стойку (стойка трансмиссионная типа ОМА 604).

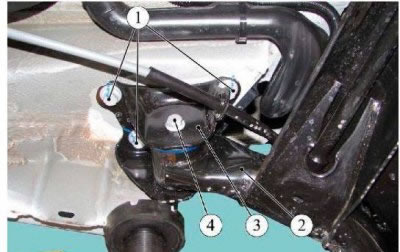

Рисунок 6-2 - Снятие рычагов задней подвески: 1 - болты крепления кронштейна; 2 - рычаги задней подвески; 3 - кронштейн крепления рычагов задней подвески; 4 - болт крепления рычагов задней подвески
Отвернуть болты 1, рисунок 6-2, крепления кронштейнов 3 рычагов задней подвески к кузову, опустить трансмиссионную стойку и снять рычаги 2 задней подвески с автомобиля. Операцию выполнять двумя исполнителями (головка сменная 18, удлинитель и вороток).
При необходимости:
- отвернуть гайки болтов 4 крепления рычагов задней подвески к кронштейнам, извлечь болты и снять кронштейны (ключ кольцевой 18, головка сменная 18, вороток);
- заменить резинометаллические шарниры.
Установка
Внимание. Повторное использование болтов крепления амортизаторов к рычагам задней подвески не допускается. Болты подлежат обязательной замене.
Внимание. Повторное использование болтов крепления рычагов задней подвески к кронштейнам не допускается. Болты подлежат обязательной замене.
Установить на рычаги задней подвески кронштейны крепления рычагов к кузову, вставить новые болты крепления и завернуть, не затягивая, гайки (ключ кольцевой 18, головка сменная 18, вороток).
Установить рычаги задней подвески в сборе с кронштейнами крепления на трансмиссионную стойку и выставить под автомобилем напротив мест крепления. Операцию выполнять двумя исполнителями (стойка трансмиссионная типа ОМА 604, "Автоспецоборудование" г. Псков).
Сориентировать установочные выступы "А", рисунок 6-1, кронштейнов 9 крепления рычагов задней подвески напротив центрирующих отверстий и завернуть болты крепления начиная с левого кронштейна. Операцию выполнять двумя исполнителями. Момент затяжки болтов 105 Н·м (10,5 кгс·м) (головка сменная 18, вороток, ключ моментный).

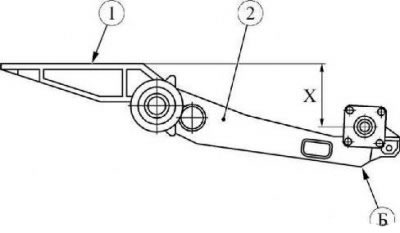

Рисунок 6-3 - Схема положения рычага задней подвески относительно кронштейна крепления при затяжке резинометаллического шарнира: 1 - подошва кронштейна крепления рычагов задней подвески; 2 - рычаг задней подвески; X - установочный размер равный 16 ±3 мм; Б - место установки трансмиссионной стойки
Установить гидравлическую трансмиссионную стойку под рычаг 2, рисунок 6-3, задней подвески в зоне "Б" и регулируя высоту трансмиссионной стойки выставить размер X = 16±3 мм между подошвой кронштейна крепления рычага к кузову и центром оси ступицы заднего колеса (линейка металлическая).
Окончательно затянуть гайку болта крепления рычага задней подвески к кронштейну крепления. Момент затяжки гайки 125 Н·м (12,5 кгс·м) (ключ кольцевой 18, головка сменная 18, ключ моментный).
Повторить операции по установке размера X и затяжке гайки болта крепления рычага к кронштейну крепления для второго рычага задней подвески.
Установить пружины и амортизаторы задней подвески.
Если было снято:
- установить тормозные щиты в сборе с тормозными колодками и колесными цилиндрами и оси ступиц задних колес;
- установить на место и соединить элементы тормозной системы: тормозные трубки, гибкие тормозные шланги, тросы ручного привода тормоза и тормозные барабаны задних колес;
- установить тросы ручного привода тормоза в скобы крепления на днище кузова автомобиля, на бензобаке и топливопроводе, установить наконечники оболочек тросов в отверстия в туннеле пола, подсоединить наконечники тросов к уравнителю и отрегулировать стояночный тормоз;
- подсоединить тягу привода регулятора давления задних тормозов к балке рычагов задней подвески и отрегулировать привод регулятора давления;
- подсоединить тормозные трубки к гибким тормозным шлангам на рычагах задней подвески;
- установить датчики скорости вращения задних колес.
Выполнить прокачку тормозной системы и при необходимости гидропривода сцепления.
Установить задние колеса.
Проверить эффективность рабочей тормозной системы.
