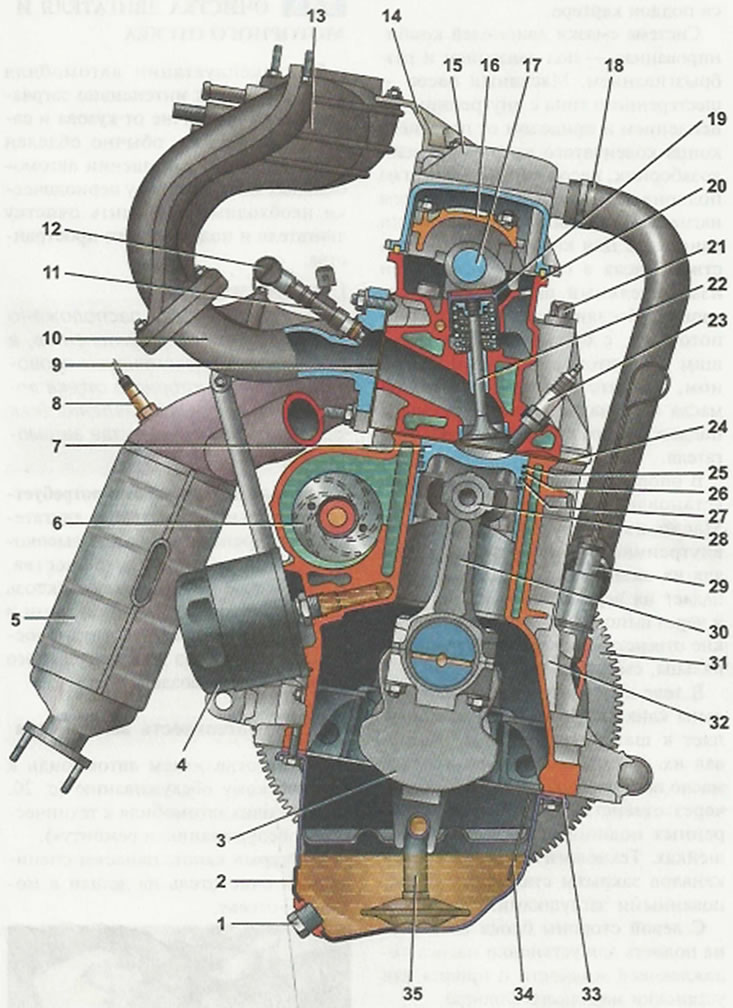

Поперечный разрез двигателя: 1 - пробка сливного отверстия поддона картера; 2 - поддон картера двигателя 3 - коленчатый вал: 4 - масляный фильтр: 5 - каталитический коллектор; 6 - насос охлаждающей жидкости: 7 - поршень; 8 - датчик концентрации кислорода: 9 - прокладка впускного трубопровода и выпускного коллектора; 10 - впускной трубопровод; 11 - форсунка; 12 - диагностический штуцер топливной рампы; 13 - ресивер; 14 - кронштейн крепления наконечника оболочки троса; 15 - крышка головки блока цилиндров; 16 - корпус подшипников распределительных валов; 17 - распределительный вал; 18 - шланг системы вентиляции картера; 19 - толкатель клапана; 20 - головка блока цилиндров; 21 - болт крепления головки к блоку цилиндров; 22 - клапан; 23 - свеча; 24 - прокладка головки блока цилиндров; 25 - верхнее компрессионное кольцо; 26 - нижнее компрессионное кольцо; 27 - маслосъемное кольцо; 28 - поршневой палец; 29 - штуцер для установки указателя уровня масла; 30 - шатун; 31 - маховик; 32 - блок цилиндров; 33 - прокладка поддона картера; 34 - указатель уровня масла; 35 - маслозаборник.
Двигатели — бензиновые, четырехтактные, четырехцилиндровые рядные с верхним расположением распределительного вала и жидкостным охлаждением.
Восьмиклапанные двигатели рабочим объемом 1,6 л созданы на базе двигателя ВАЗ-2111. Они имеют увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал. Диаметр цилиндров оставлен прежний — 82 мм, ход поршня увеличен до 75.6 мм в отличие от 71 мм у базового двигателя. В опорах коренных подшипников установлены масляные форсунки.
В головке блока цилиндров установлены один распределительный вал, восемь клапанов и восемь толкателей клапанов с регулировочными шайбами. Опоры распределительного вала выполнены! в головке. К верхней плоскости головки болтами крепятся два корпуса подшипников распределительного вала. Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной.
Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом.
Блок цилиндров — чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников не взаимозаменяемы и имеют маркировку порядкового номера подшипника, начиная от шкива коленчатого ваза. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки установлены сталеалюминиевые вкладыши коренных подшипников. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо — сталеалюминиевое, заднее металлокерамическое, желтого цвета с обеих сторон.
Поршни отлиты из алюминиевого сплава. На каждом поршне установлены два компрессионных и одно маслосъемное кольцо. Нижнее компрессионное кольцо скребкового типа с проточкой и острой кромкой на нижней плоскости. Внутрь маслосъемного кольца устанавливается пружинный расширитель.
Пальцы — плавающего типа (фиксируются в поршнях двумя пружинными стопорными кольцами) или зафиксированы в верхнюю головку шатуна методом «горячей посадки».
В верхней головке шатуна запрессована сталебронзовая втулка. Крышки шатунов не взаимозаменяемы и устанавливаются на шатун только в одном положении.
Снизу к блоку цилиндров крепится поддон картера.
Система смазки двигателей комбинированная — под давлением с разбрызгиванием. Масляный насос — шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала. Через маслозаборник, насос забирает масло из поддона картера м под давлением нагнетает в каналы системы смазки двигателя. Для контроля за количеством масла в поддоне установлен измерительный щуп — указатель уровня. Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом и обратным клапаном, препятствующим вытеканию масла из каналов системы смазки в поддон картера после остановки двигателя.
В опорах коренных подшипников установлены масляные форсунки. Масло из форсунок подается на внутренние поверхности поршней для их охлаждения. Часть масла попадает на верхние головки шатунов с через выполненные в них конические отверстия стекает на поршневые пальцы, смазывая их.
В теле коленчатого вала просверлены каналы. По ним масло поступает к шатунным шейкам, смазывая их. В каналы коленчатого вала масло поступает сз блока цилиндров через отверстия во вкладышах коренных подшипников с коренных шейках. Технологические отверстия каналов закрыты стальными штампованными заглушками.
С левой стороны блока выполнена полость для установки насоса охлаждающей жидкости с прилив для установки масляного фильтра.
Генератор приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя.
Ресивер впускного трубопровода выполнен из пластмассы. Выпускной коллектор — стальной, совмещен с каталитическим нейтрализатором. Его соединение с головкой уплотняется двухслойной металлической прокладкой.
Двигатели 11186 и 21116 отличаются от модели 11183 облегченной шатунно-поршневой группой.
Поршни с короткой юбкой.
Все поршневые кольца более тонкие, чем на предыдущих моделях двигателей, что призвано сократить внутренние потери двигателя на трение.
Шатуны — «колотые»*.
* Шатун и его крышку сначала изготовляют как единую (неразъемную) деталь. После выполнения отверстий в верхней с нижней головках шатуна, специальным методом «раскалывают» нижнюю головку. Эта технология позволяет получить идеальное соединение крышки с шатуном.
