Також Дефекти водяного насоса (помпи).
Для 8кл. двигуна |
Для 16-кл. двигуна |

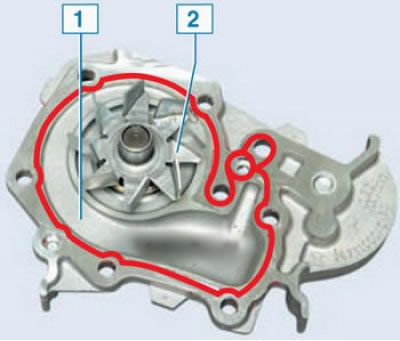

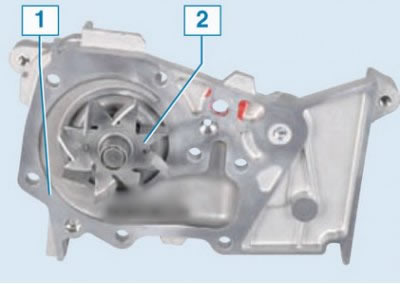

Насос охолоджувальної рідини: 1 – корпус; 2 – крильчатка
Каталожні номери деталей, що замінюються див. тут і тут (помпи двигунів 8-кл. та 16-кл. не взаємозамінні).
Зняття
Встановити автомобіль на двостійковий підйомник, загальмувати гальмом стоянки, вимкнути запалення і від'єднати клему дроту "маси" від акумуляторної батареї.
Зняти захист картера двигуна (див. тут).
Злити рідину із системи охолодження двигуна (див. вище).
Зняти праве переднє колесо.
Зняти ремінь приводу допоміжного обладнання (див. тут).
Зняти ремінь приводу ГРМ (див. тут).
Зняти натяжний ролик приводу ГРМ (див. там же).
Відвернути болти 1, малюнки 13-9 і 13-10, кріплення водяного насоса (головки змінні 8 і 10, подовжувач, ключ тріскачковий).
Зняти водяний насос 2.

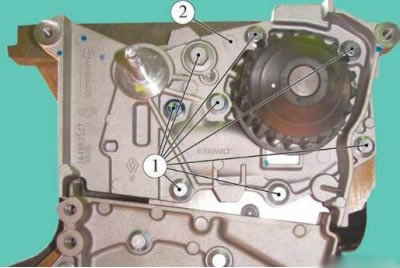

Малюнок 13-9 - Зняття водяного насоса на автомобілі з двигуном К4М: 1 - болт кріплення; 2 - водяний насос

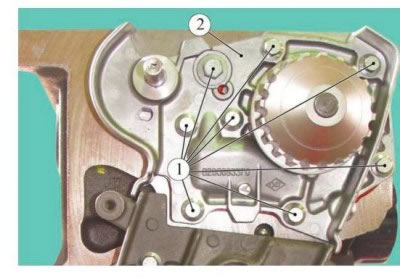

Малюнок 13-10 - Зняття водяного насоса на автомобілі з двигуном К7М: 1 - болт кріплення; 2 - водяний насос
Для автомобілів з двигуном К7М
Зняти прокладку водяного насосу. Прокладання водяного насоса підлягає заміні.
[Матеріал запозичений із веб-сайту: LadaMan.ru]
Встановлення
Очистити привалювальні поверхні водяного насоса та блоку циліндрів від залишків прокладки та знежирити.
Для автомобілів з двигуном К4М
Нанести клейовий склад (герметик) на водяний насос валиком шириною 0,6...1 мм відповідно до рисунка 13-11 (клейовий склад, номер для запчастин 7711427907).

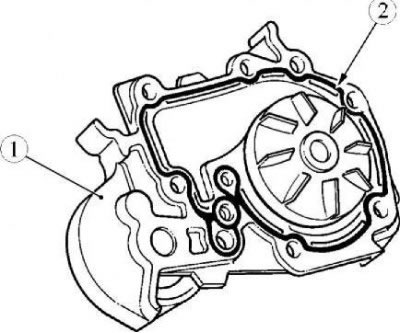

Малюнок 13-11 - Нанесення герметика на водяний насос двигуна К4М: 1 - водяний насос; 2 – герметик
Нанести одну - дві краплі складу "FRENETANCHE" на болти 1 та 4, малюнок 13-12, кріплення водяного насоса.

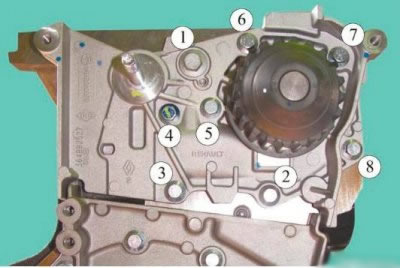

Рисунок 13-12 - Порядок затягування болтів кріплення водяного насоса двигуна К4М: 1...8 - болти кріплення водяного насоса
Встановити водяний насос.
Встановити та затягнути необхідним моментом у встановленому порядку відповідно до рисунка 13-12 болти кріплення водяного насоса (головки змінні 8 і 10, подовжувач, ключ тріскачковий, ключ моментний):
- болт 1 (М8) кріплення водяного насоса 27 Н·м (2,7 кгс·м);
- болти 2...8 (Мб) кріплення водяного насоса 10 Н·м (1,0 кгс·м).
Для автомобілів з двигуном К7М
Встановити водяний насос із новою прокладкою.

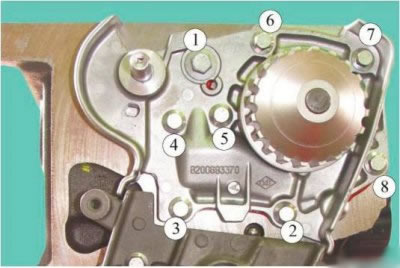

Рисунок 13-13 - Порядок затягування болтів кріплення водяного насоса двигуна К7М: 1...8 - болти кріплення водяного насоса
Встановити та затягнути необхідним моментом у встановленому порядку відповідно до рисунка 13-13 болти кріплення водяного насоса:
- болт 1 (М8) кріплення водяного насоса 22 Н·м (2,2 кгс·м);
- болти 2...8 (Мб) кріплення водяного насоса 11 Н·м (1,1 кгс·м).
Операції для всіх комплектацій автомобілів
Встановити натяжний ролик приводу ГРМ.
Встановити ремінь приводу ГРМ.
Встановити ремінь приводу допоміжного обладнання.
Встановити праве переднє колесо.
Заповнити систему охолодження двигуна (див. вище).
Встановити захист картера двигуна.
Приєднати клему дроту "маси" до акумуляторної батареї.
Видалити повітря із системи охолодження двигуна (див. вище).
