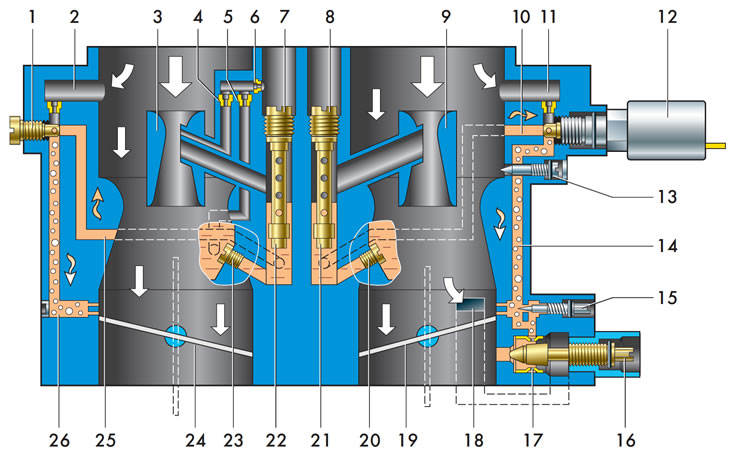

Схема топливодозирующих систем карбюратора: 1 - держатель с топливным жиклером переходной системы второй камеры; 2 - воздушный канал переходной системы второй камеры; 3 - малый диффузор второй камеры; 4 - эмульсионный жиклер эконостата; 5 - топливный жиклер эконостата; 6 - воздушный жиклер эконостата; 7 - воздушный жиклер главной дозирующей системы второй камеры (главный воздушный жиклер второй камеры); 8 - воздушный жиклер главной дозирующей системы первой камеры (главный воздушный жиклер первой камеры); 9 - малый диффузор первой камеры; 10 - топливный канал системы холостого хода; 11 - воздушный канал системы холостого хода; 12 - электромагнитный клапан; 13 - подстроечный винт системы холостого хода; 14 - эмульсионный канал системы холостого хода; 15 - винт «качества»; 16 - винт «количества»; 17 - кольцевой распылитель; 18 - канал подвода воздуха к кольцевому распылителю; 19 - дроссельная заслонка первой камеры; 20 - топливный жиклер главной дозирующей системы первой камеры (главный топливный жиклер первой камеры); 21 - эмульсионная трубка главной дозирующей системы первой камеры; 22 - эмульсионная трубка главной дозирующей системы второй камеры; 23 - топливный жиклер главной дозирующей системы второй камеры (главный топливный жиклер второй камеры); 24 - дроссельная заслонка второй камеры; 25 - топливный канал переходной системы второй камеры; 26 - эмульсионный канал переходной системы второй камеры
Главные дозирующие системы первой и второй камер идентичны по своей конструкции, но отличаются настройками. Каждая из систем включает в себя большой и малый диффузоры, топливный жиклер, эмульсионный колодец с эмульсионной трубкой, воздушный жиклер и распылитель.
Большие диффузоры выполнены в смесительных камерах корпуса карбюратора. Диаметры диффузоров в миллиметрах отлиты снаружи на корпусе карбюратора.
Малые диффузоры установлены над большими. Они представляют собой съемные детали и выполнены заодно с распылителями. От смещения малые диффузоры удерживаются пружинными фиксаторами.

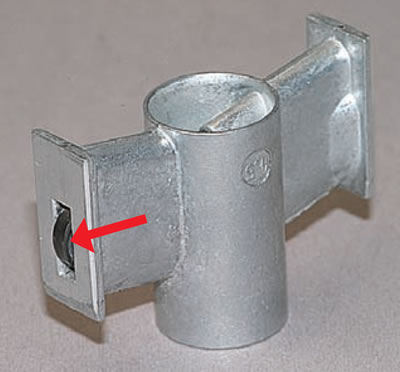

Пружинный фиксатор малого диффузора
На базовых моделях карбюраторов применяются два типа малых диффузоров. В первой смесительной камере установлен диффузор с маркировкой «3,5». Цифры отлиты на его наружной поверхности и обозначают соответствующий площади выходного отверстия распылителя диаметр круга в миллиметрах.

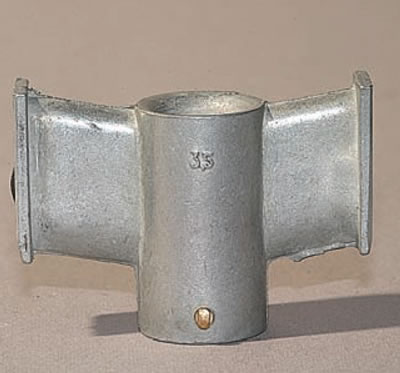

Маркировка на корпусе малого диффузора первой камеры

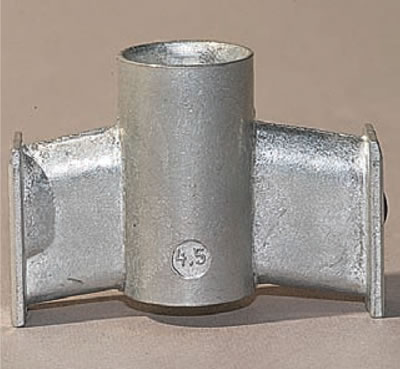

Маркировка на корпусе малого диффузора второй камеры
Во второй камере установлен диффузор с маркировкой «4,5». Он имеет дополнительный канал — распылитель эконостата.
В нижней части малых диффузоров большинства карбюраторов установлены штифты — рассекатели потока, за исключением диффузора второй камеры карбюратора серии 2105.

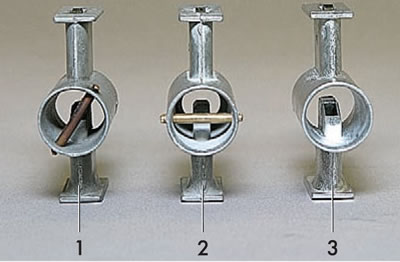

Малые диффузоры: 1 - второй камеры (карбюратор модели 2107); 2 - первой камеры; 3 - второй камеры (карбюратор модели 2105)
Данные получены с веб-сайта LadaMan
Распылители связаны через отверстия в стенках смесительных камер со своими эмульсионными колодцами, выполненными в корпусе карбюратора. В свою очередь, колодцы сообщаются воздушными каналами с зоной под воздушным фильтром, а топливными — с поплавковой камерой карбюратора. В верхней части эмульсионных колодцев установлены на резьбе воздушные жиклеры, а в отверстиях, соединяющих колодцы с поплавковой камерой, — топливные жиклеры.
На топливные и воздушные жиклеры нанесена маркировка. Цифра, выбитая на жиклере, обозначает умноженный на 100 диаметр отверстия в миллиметрах.

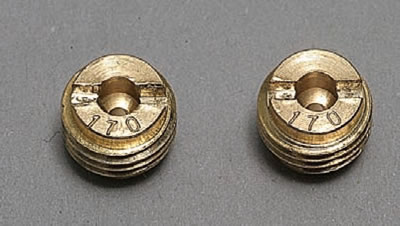

Маркировка воздушных жиклеров |

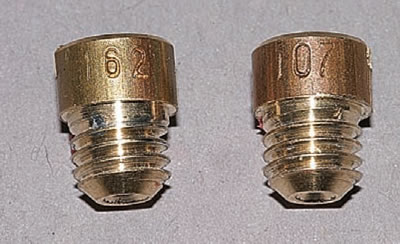

Маркировка топливных жиклеров |
В колодцах установлены эмульсионные трубки. Нижние концы трубок заглушены, а в боковых стенках выполнены отверстия.
Главная дозирующая система первой камеры работает в основном на режимах частичной нагрузки, когда открыта дроссельная заслонка только первой камеры. Дозирующая система второй камеры подключается к работе только при открытии дроссельной заслонки второй камеры.

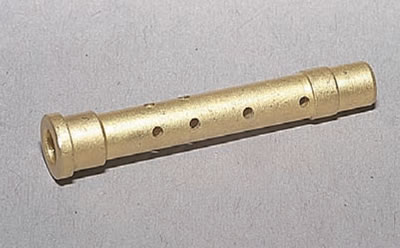

Эмульсионная трубка
