1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

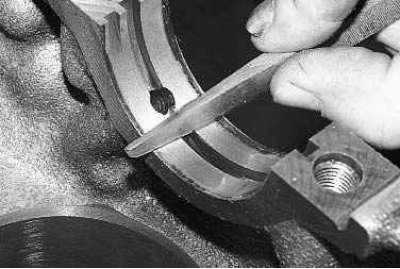

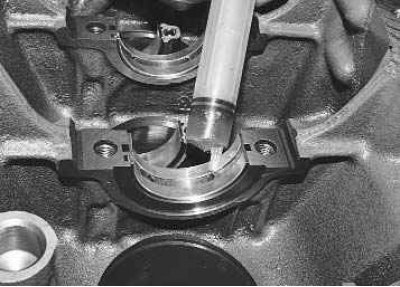

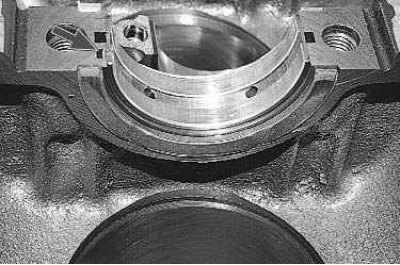

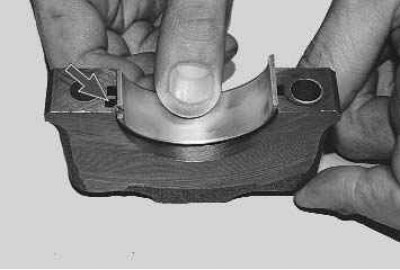

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке. При установке вкладышей их стопорные усики должны войти в пазы постелей.
3. Смажьте вкладыши моторным маслом.
Внимание! После установки вкладышей в постели их концы немного выступают наружу, поэтому для правильного ориентирования вкладышей при окончательной затяжке болтов крепления крышек подшипников проследите, чтобы выступание обоих концов было одинаковое.

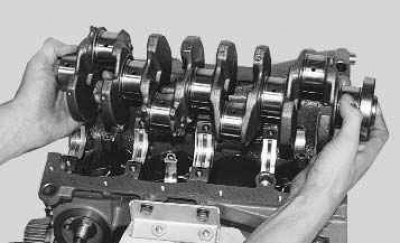

4. Установите коленчатый вал в блок цилиндров.

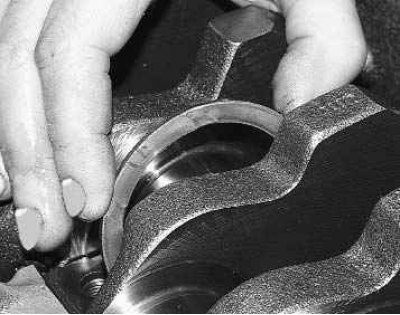

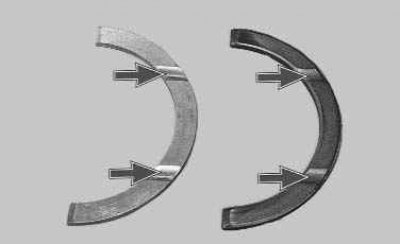

5. Смажьте упорные полукольца моторным маслом. Обратите внимание на канавки полуколец: этими сторонами полукольца должны быть установлены к щекам коленчатого вала.

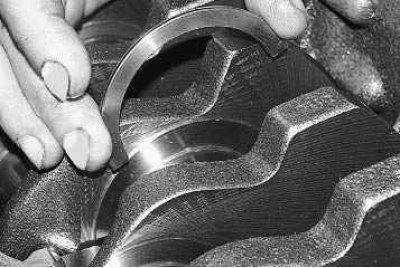

6. Установите сталеалюминиевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала)...
7. ...металлокерамическое (желтого цвета) – с другой стороны постели.

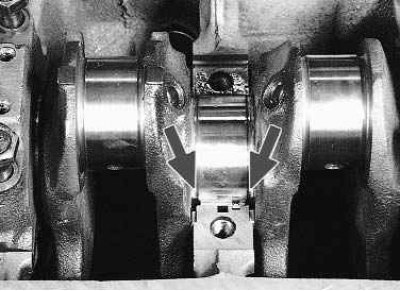

8. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.
9. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек.
10. Смажьте вкладыши моторным маслом.

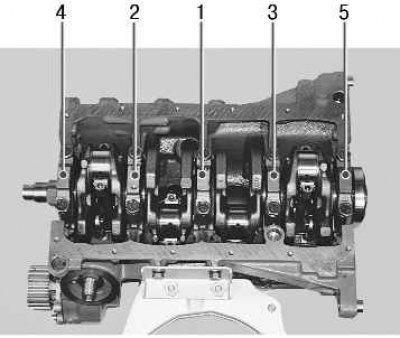

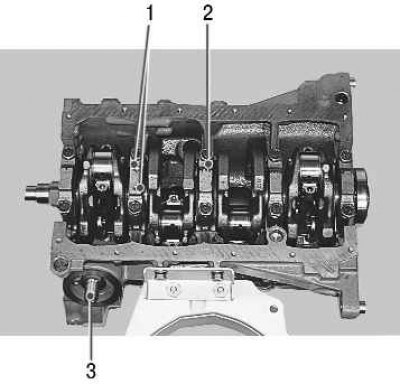

11. Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй. На второй крышке есть два резьбовых отверстия 1 под болты крепления маслоприемника. При этом номера цилиндров считают со стороны привода распределительного вала, а крышки устанавливают метками 2 в противоположную сторону от штуцера масляного фильтра 3.
Внимание! Для установки крышек коренных подшипников коленчатого вала пользуйтесь молотком с мягким бойком, изготовленным из латуни, свинца или полиуретана. Устанавливать крышки затяжкой крепежных деталей запрещено, так как при этом будут повреждены посадочные поверхности крышек и блока цилиндров.
12. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.
13. Заверните болты и затяните их требуемым моментом (см. приложение 1) в следующем порядке: первыми затяните болты третьей крышки, затем второй и четвертой, потом первой и пятой. После затяжки болтов проверните на 2–3 оборота коленчатый вал — он должен вращаться легко, без заеданий.
14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.
15. Установите масляный насос и заверните болты его крепления (см. «Снятие и установка масляного насоса»).
16. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.
17. Установите держатель заднего сальника и заверните болты его крепления.

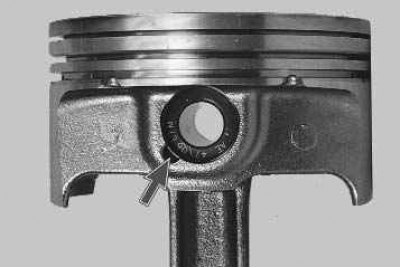

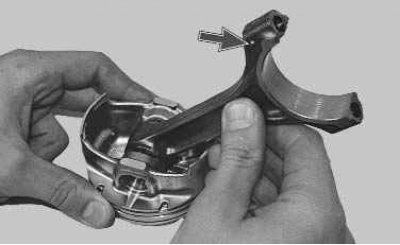

18. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер матка на шатуне была обращена в сторону передней части поршня (в эту сторону направлена стрелка, выбитая сверху на днище поршня).
19. Смажьте поршневой палец моторным маслом и вставьте палец в поршень и шатун.
20. Установите стопорные кольца с обеих сторон пальца. При этом обратите внимание на то, что кольца должны быть четко установлены в канавках поршня.
Предупреждение! Нечетко зафиксированное в канавке поршня кольцо выскочит из нее при работе двигателя и приведет к аварийным повреждениям.
21. Установите на поршень расширитель маслосъемного кольца.
22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

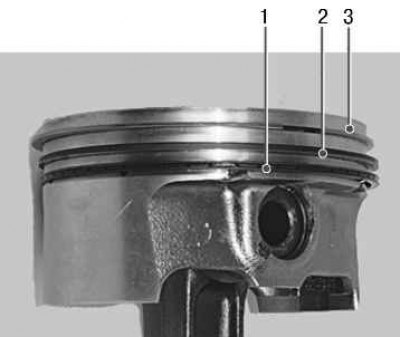

23. Порядок установки колец: первым устанавливают маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо, последним — верхнее компрессионное.

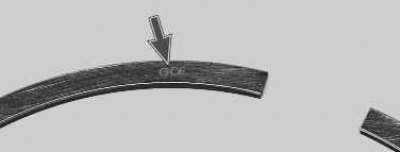

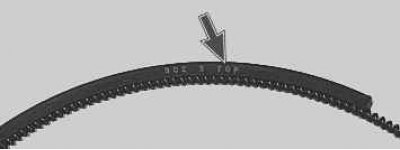

24. Обратите внимание на то, что на кольцах может быть выбита надпись «GOE» или «TOP». Кольца следует устанавливать этой надписью вверх (к днищу поршня).
25. Провернув кольца в канавках поршня, убедитесь в том, что они легко вращаются. Если какое-либо кольцо не проворачивается или заедает, его необходимо заменить.

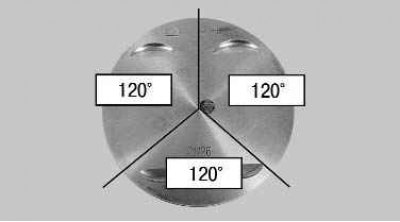

26. Разверните кольца на поршне так, чтобы их замки были расположены под углом 120° друг к другу.

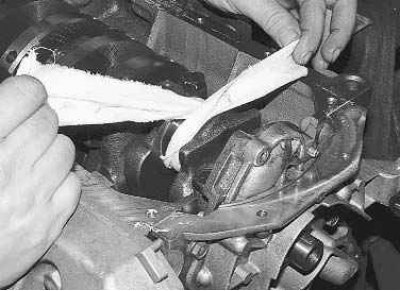

27. Тщательно протрите чистой тряпкой шатунные шейки коленчатого вала.
28. Тщательно протрите чистой тряпкой зеркала цилиндров и смажьте их моторным маслом.

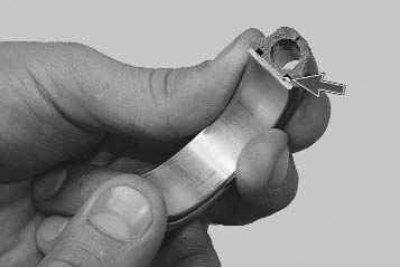

29. Вставьте вкладыш в шатун в соответствии с ранее сделанными метками таким образом, чтобы усик вкладыша вошел в проточку в шатуне. После этого смажьте вкладыш и поршень моторным маслом.

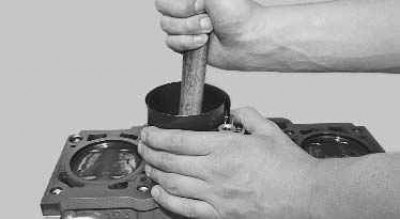

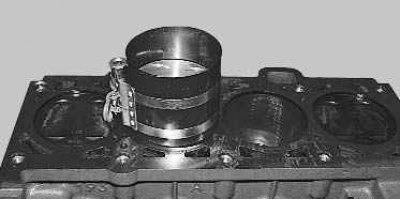

30. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется предварительно провернуть коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в НМТ. Стрелка на днище поршня должна быть направлена к передней части двигателя (в сторону привода распределительного вала).
31. Плотно прижмите оправку к блоку и ручкой молотка протолкните поршень в цилиндр. Если оправка будет неплотно прилегать к блоку цилиндров, можно поломать поршневые кольца.
32. Установите нижнюю головку шатуна на шейку коленчатого вала.
33. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.

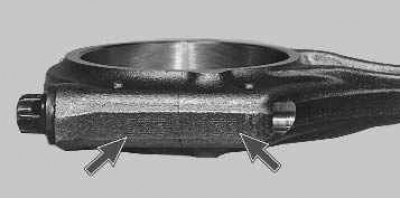

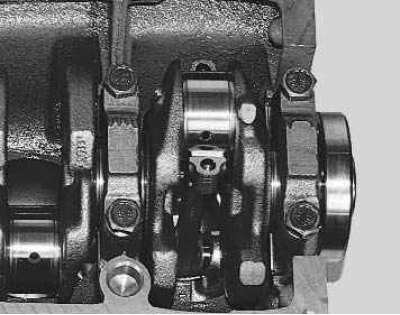

34. Установите крышку шатуна. Маркировка шатуна на крышке и нижней головке шатуна должны быть с одной стороны.
35. Заверните болты крепления крышки и затяните требуемым моментом (см. приложение 1). Таким же образом установите и остальные поршни.
36. Установите маслоприемник и заверните три болта его крепления.
37. Нанесите на болты крепления маховика анаэробный фиксатор резьбы. Установите маховик, стопорную пластину и заверните болты крепления маховика (см. «Снятие, установка и дефектовка маховика»).
38. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.
39. Установите масляный картер и заверните болты его крепления (см. приложение 1). Далее двигатель собирайте в обратном порядке. Установка головки блока описана в подразделе «Замена прокладки головки блока цилиндров», ремня привода распределительного вала — в подразделе «Замена ремня привода газораспределительного механизма и натяжного ролика».
