Для выполнения работы потребуются нутромер и оправка для поршневых колец.
Разборка
1. Снимаем с поршня поршневые кольца (см. «Поршневые кольца и шатунные вкладыши — замена»).

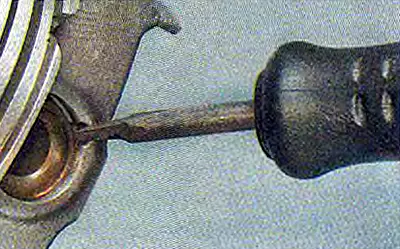

2. Шилом или отверткой с тонким лезвием поддеваем и вынимаем из проточки стопорное кольцо поршневого пальца.
![](https://www.ladaman.ru/img/kalina/0200.jpg)
Рекомендация. Если канавки стопорных колец замятые, в забоинах и кольца в них ненадежно фиксируются — поршень следует заменить.

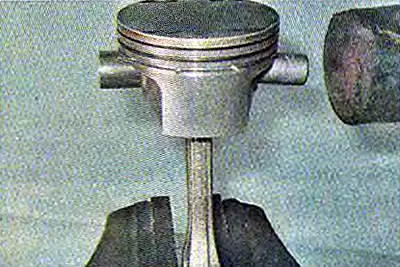

3. Прутком из мягкого металла диаметром 16-18 мм выталкиваем поршневой палец и снимаем поршень с шатуна.
![](https://www.ladaman.ru/img/kalina/0201.jpg)
Проверка

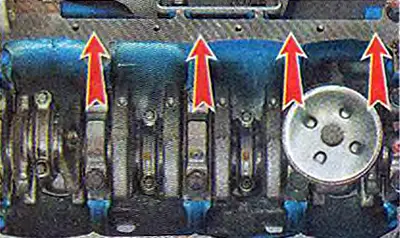

У новых двигателей зазор между поршнем и цилиндром составляет 0,025-0,045 мм и задается установкой поршней того же класса, что и цилиндров. Класс поршня и цилиндра обозначаются латинскими буквами которые выбиваются на нижней привалочной плоскости блока цилиндров...
![](https://www.ladaman.ru/img/kalina/0202.jpg)

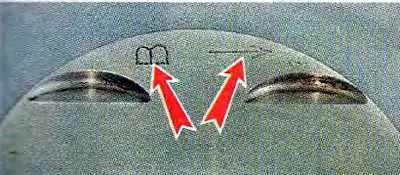

...и на днище поршня. Стрелка на поршне указывает направление на передний конец коленчатого вала.
![](https://www.ladaman.ru/img/kalina/0203.jpg)
Замечание. Как пользоваться нутромером, см. прилагаемую инструкцию или специальную литературу.

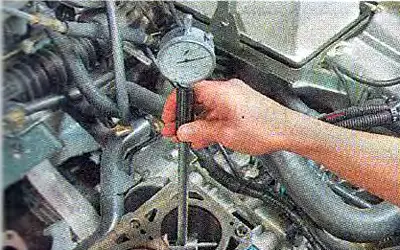

1. Нутромером проверяем износ стенок цилиндров.
![](https://www.ladaman.ru/img/kalina/0204.jpg)
Измерения проводим в четырех поясах (3, 10, 60 и 112 мм от верхней кромки цилиндра) в продольном и поперечном направлениях двигателя. В верхнем поясе цилиндр не изнашивается. По разнице показаний нутромера в разных поясах определяем степень износа каждого цилиндра.
2. Микрометром измерив диаметр юбки поршня, определяем его износ.
Рекомендация.
- Небольшой равномерный износ цилиндра (в пределах 0,05 мм) можно попробовать компенсировать установкой поршня другого класса с большим диаметром.
- Если максимальный износ составляет 0,15 мм и более, требуется расточка цилиндров и установка поршней ремонтного размера.
Сборка

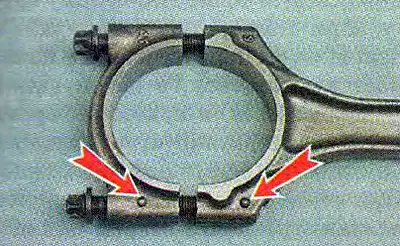

Собираем поршень с шатуном в последовательности, обратной разборке. При этом стрелка на днище поршня и метки на шатуне и его крышке должны быть обращены в одну сторону.
![](https://www.ladaman.ru/img/kalina/0205.jpg)
