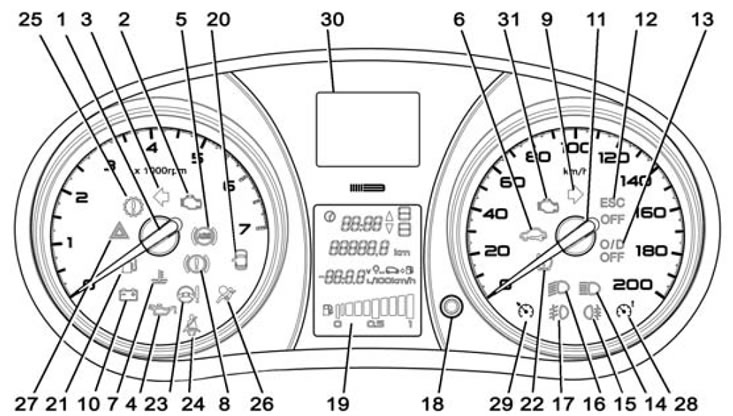

Рис. 29а. Комбинация приборов с навигацией
1 - тахометр. Показывает частоту вращения коленчатого вала двигателя (х1000 мин⁻¹). Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программой электронной системы управления двигателя.
2 - сигнализатор «Двигатель». Загорается желтым светом при включении зажигания и после пуска двигателя гаснет. При работающем двигателе загорание сигнализатора не означает, что двигатель должен быть немедленно остановлен - контроллер имеет резервные режимы, позволяющие двигателю работать в условиях близких к нормальным. Тем не менее, причина неисправности должна быть устранена на аттестованном ПССС как можно быстрее.
3 - сигнализатор указателей левого поворота. Загорается зеленым мигающим светом при включении указателей левого поворота.
4 - сигнализатор аварийного давления масла. Загорается красным светом при включении зажигания и после пуска двигателя гаснет.
При работающем двигателе горящий сигнализатор и прерывистый звуковой сигнал зуммера указывают на недостаточное давление в системе смазки двигателя.
Внимание! В случае загорания лампы сигнализатора аварийного давления масла при работающем двигателе как можно скорее прекратите движение с соблюдением правил дорожного движения, заглушите двигатель и обратитесь на аттестованное ПССС для устранения неисправности, т.к. недостаточное давление в системе смазки приведет к отказу двигателя.
5 - сигнализатор антиблокировочной системы тормозов (в вариантном исполнении). Загорается желтым светом при включении зажигания и гаснет по окончании режима самотестирования системы ABS (примерно 3 секунды).
Внимание! Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только на аттестованном ПССС.
6 - сигнализатор иммобилизатора. Загорается желтым светом и отображает состояние иммобилизатора и режима охраны автомобиля (см. раздел «Иммобилизатор»).
7 - сигнализатор температуры охлаждающей жидкости. При включении зажигания автоматически загорается красным светом в течение 2 секунд в подтверждение исправности сигнализатора. Отсутствие загорания сигнализатора или его последующее включение в прерывистом режиме указывает на необходимость проверки электрической цепи.
Эксплуатация автомобиля с неисправным сигнализатором недопустима. При превышении рабочей температуры охлаждающей жидкости (больше 115°C) загорается красным светом постоянно, кроме того, включается кратковременно прерывистый звуковой сигнал зуммера. Не допускайте работу двигателя в режиме перегрева.
Внимание! Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен на аттестованное ПССС для определения и устранения причины перегрева двигателя.
8 - сигнализатор «Отказ тормоза». Загорается красным светом при включении зажигания на время примерно 2 секунды и гаснет по окончании режима самотестирования системы ABS (в вариантном исполнении). Мигающий режим сигнализатора указывает на включенный стояночный тормоз. Горящий постоянно сигнализатор указывает на низкий уровень тормозной жидкости в бачке гидропривода тормозов или отказ функции электронного распределения тормозных усилий системы ABS (в этом случае включается совместно с сигнализатором ABS).
При работающем двигателе включение сигнализатора дублируется кратковременным прерывистым звуковым сигналом зуммера.
Предупреждение! Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе. В этом случае необходимо обратиться на аттестованное ПССС.
9 - сигнализатор указателей правого поворота. Загорается зеленым мигающим светом при включении указателей правого поворота.
10 - сигнализатор разряда аккумуляторной батареи. Загорается красным светом при включении зажигания и после пуска двигателя гаснет.
При работающем двигателе свечение сигнализатора и прерывистый звуковой сигнал зуммера означают нарушение нормальной работы системы электропитания автомобиля и указывает на неисправность системы зарядки аккумулятора, слабое натяжение или обрыв ремня привода генератора или неисправность самого генератора.
Внимание! В этом случае необходимо обратиться на аттестованное ПССС.
11 - спидометр. Показывает скорость движения автомобиля (км/ч).
12 - ESC (в вариантном исполнении). Сигнализатор системы электронной курсовой устойчивости (ЭКУ). Загорается желтым светом при включении зажигания на время примерно 2 секунды и гаснет по окончании режима самотестирования системы ABS-ESC. При движении автомобиля загорается и мигает с частотой 2-3 раза в секунду в случае срабатывания функции электронного контроля устойчивости или противобуксовочной функции. Сигнализатор ESC OFF загорается желтым светом после принудительного отключения функции электронного контроля устойчивости и противобуксовочной функции и гаснет после включения функций.
Внимание! Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только на аттестованном ПССС.
13 - O/D OFF (в вариантном исполнении). Сигнализатор «ОверДрайв» запрещает переход на высшую передачу в автоматической коробке передач (см. раздел «Особенности управления автомобилем с автоматической коробкой передач»). Загорается желтым светом.
14 - сигнализатор дальнего света фар. Загорается синим светом при включении дальнего света фар.
15 - сигнализатор задних противотуманных фонарей. Загорается желтым светом при включении задних противотуманных фонарей.
16 - сигнализатор ближнего света фар. Загорается зеленым светом при включении ближнего света фар.
17 - сигнализатор передних противотуманных фар (в вариантном исполнении). Загорается зеленым светом при включении передних противотуманных фар.
18 - кнопка переключения счетчиков пробега, сброса показаний счетчика суточного пробега и включения режима коррекции времени.
Переключение счетчиков пробега производится однократным коротким нажатием кнопки. Для сброса счетчика суточного пробега следует в режиме индикации суточного пробега нажать и удерживать кнопку в течение более 2-х секунд.
Установка часов
Переход в режим установки часов осуществляется нажатием и удержанием более 2-х секунд кнопки на лицевой панели комбинации приборов при индикации общего пробега. Коррекция времени производится кнопками ▲ (коррекция минут) и ▼ (коррекция часов) на правом подрулевом переключателе. Выход из режима коррекции - нажатие кнопки на лицевой панели комбинации приборов или отсутствие нажатий кнопок на подрулевом переключателе более 5 секунд.
Внимание! Вращение кнопки не допускается!
19 - жидкокристаллический индикатор (см. раздел «Жидкокристаллический индикатор»).
20 - сигнализатор открытых дверей. Загорается красным светом, если открыта дверь водителя или (в вариантном исполнении) какая-либо из пассажирских дверей автомобиля.
21 - сигнализатор резерва топлива. Загорается желтым светом при необходимости дозаправки во избежание перебоев в работе двигателя.
Сигнализатор резерва топлива загорается при двух и менее засвеченных сегментах указателя уровня топлива на жидкокристаллическом индикаторе. Включение светового сигнализатора сопровождается прерывистым звуковым сигналом зуммера.
Одновременное мигание сигнализатора и «пустых» контуров сегментов указателя топлива указывает на неисправность цепи датчика уровня топлива.
22 - сигнализатор аварийного снижения давления в шинах (в вариантном исполнении). Загорается желтым светом при снижении давления в шинах.
23 - сигнализатор электроусилителя руля. Загорается желтым светом при включении зажигания и после пуска двигателя гаснет.
Внимание! Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только на аттестованном ПССС.
24 - сигнализатор непристегнутых ремней безопасности (в вариантном исполнении). Загорается красным светом при включении зажигания, если не пристегнуты ремни безопасности.
При движении автомобиля со скоростью более 10 км/ч включение светового сигнализатора немедленно дублируется прерывистым звуковым сигналом зуммера; при скорости до 10 км/ч звуковой сигнал включится через 60 секунд безостановочного движения.
Предупреждение! При движении на автомобиле обязательно пристёгивайтесь ремнём безопасности и не перевозите не пристёгнутых ремнём безопасности пассажиров!
25 - сигнализатор неисправности трансмиссии (в вариантном исполнении).
26 - сигнализатор подушки безопасности (в вариантном исполнении). Загорается желтым светом при каждом включении зажигания и гаснет по окончании режима самотестирования системы надувной подушки безопасности (через 3 секунды). Если при включениях зажигания сигнализатор не загорается в режиме самотестирования, это свидетельствует о неисправности системы, в этом случае необходимо как можно скорее обратиться на аттестованное ПССС.
Внимание! Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только на аттестованном ПССС.
27 - сигнализатор аварийной сигнализации. Загорается красным мигающим светом при нажатии на клавишу выключателя аварийной сигнализации.
28 - Ограничитель скорости (см. описание ниже).
29 - Круиз-контроль (см. описание ниже).
30 - дополнительный жидкокристаллический индикатор (см. описание ниже).
31 - резерв.
Комбинация приборов имеет режим самотестирования. Для включения режима самотестирования необходимо нажать на кнопку переключения счетчиков пробега, затем включить зажигание, не отпуская кнопку (не пуская двигатель).
После включения зажигания стрелки показывающих приборов (тахометра и спидометра) начнут перемещаться из нулевого значения в максимальное (4 раза), при этом на жидкокристаллическом индикаторе (ЖКИ) высветятся все сегменты, и включатся все сигнализаторы, управляемые микроконтроллером комбинации приборов.
Для вариантного исполнения комбинации приборов с бортовым компьютером без отображения наружной температуры:
- сигнализатор OverDrive («ОверДрайв»), ABS, неисправность трансмиссии, неисправность шины, незакрытые двери.
Для вариантного исполнения комбинации приборов с бортовым компьютером и отображением наружной температуры:
- дальний свет фар, ближний свет фар, ESC, ESC OFF.
Если в режиме самотестирования нажать на кнопку переключения счетчиков пробега, то на ЖКИ высветятся номер программного обеспечения комбинации приборов на верхней строке ЖКИ и номер комбинации приборов на средней строке. Режим самотестирования прекратится через 25 секунд после его начала или при появлении сигнала скорости, или оборотов коленчатого вала двигателя.
Вкл./выкл. звуковой подсказки переключения передачи (в вариантном исполнении).
Вкл./выкл. звуковой сигнализации осуществляется клавишей «БК-Reset» или «ОК» (в вариантном исполнении) на подрулевом переключателе. На ЖКИ комбинации приборов в строке бортового компьютера индицируется указатель состояния звуковой подсказки переключения передачи.
Отображаемая информация на ЖКИ:
- «GSI 0» - звуковая подсказка переключения передачи выключена;
- «GSI I» - звуковая подсказка переключения передачи включена.
При подаче напряжения питания на клемму 30 и затем на клемму 15 звуковая подсказка переключения передачи должна находиться в выключенном состоянии («GSI 0»).
