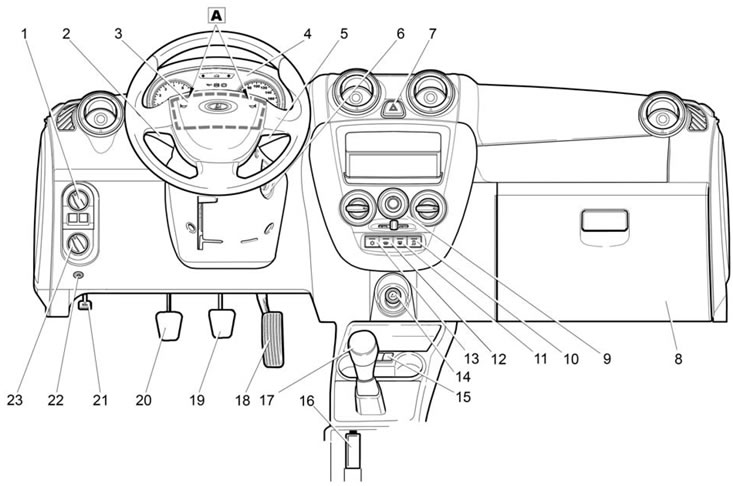

Рис. 28. Органы управления и приборы
1 - модуль управления светотехникой (см. раздел «Модуль управления светотехникой и корректор света фар»).
2 - переключатель световой сигнализации.
3 - модуль надувной подушки безопасности водителя (НПБВ), включает в себя интегрированную систему звукового сигнала типа «Кастаньет».
Внимание! Активация звукового сигнала осуществляется путем нажатия на крышку модуля в верхней части, в зоне, обозначенной штрихпунктирной линией. Запрещается активировать звуковой сигнал ударом кулака/ладони по крышке модуля.
4 - комбинация приборов (см. раздел «Комбинация приборов»).
5 - переключатель стеклоочистителей.
6 - выключатель зажигания (см. раздел «Выключатель зажигания»).
7 - выключатель аварийной сигнализации. Для включения аварийной световой сигнализации нажмите на клавишу выключателя, для выключения повторно нажмите на клавишу выключателя.
При включении аварийной световой сигнализации работают все указатели поворотов. Аварийная световая сигнализация оповещает, что на данный момент транспортное средство представляет опасность для других участников движения. Аварийная световая сигнализация работает при любых положениях ключа в выключателе зажигания.
8 - крышка вещевого ящика.
9 - пульт управления системой вентиляции и отопления салона.
10 - выключатель системы электронного контроля устойчивости (в вариантном исполнении). После запуска двигателя функция электронного контроля устойчивости (ЭКУ) и противобуксовочная функция включаются автоматически. Для отключения функций нажмите и удерживайте в нажатом положении в течение 2-3 секунд кнопку выключателя. При этом в комбинации приборов загорится сигнализатор ESC OFF (см. раздел «Комбинация приборов»). Включение функций производится повторным нажатием кнопки выключателя.
11 - выключатель обогрева заднего стекла. Обогреватель заднего стекла работает только при установке ключа в выключателе зажигания в положение I. Для включения обогрева нажмите на клавишу выключателя, для выключения обогрева повторно нажмите на клавишу выключателя.
В случае поворота ключа в выключателе зажигания в положение 0 при включенном обогревателе - функция обогрева отключается. При повторном запуске двигателя - функция обогрева восстанавливается без дополнительного нажатия на клавишу выключателя.
Контрольный световой индикатор, расположенный на клавише выключателя, будет светиться желтым светом в течение всего времени работы обогревателя.
В вариантном исполнении при включении обогрева заднего стекла также включается и обогрев наружных зеркал.
В вариантном исполнении обогреватель заднего стекла и обогреватели электрозеркал включаются только при запущенном двигателе.
Внимание!
- 1. Во избежание разрядки аккумуляторной батареи не допускайте включения обогревателя заднего стекла на более длительный промежуток времени, чем это необходимо.
- 2. При очистке внутренней поверхности заднего стекла запрещается пользоваться острыми предметами, а также чистящими средствами, содержащими абразивные материалы, т.к. они могут повредить проводники, нанесенные на стекло.
12 - выключатель электрообогрева ветрового стекла (в вариантном исполнении) (см. раздел «Система вентиляции и отопления салона»).
13 - выключатель кондиционера (в вариантном исполнении) (см. раздел «Система вентиляции и отопления салона»).
14 - прикуриватель.
15 - выключатели обогрева передних сидений (в вариантном исполнении) (см. раздел «Сиденья»).
16 - рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки и, удерживая ее, опустите рычаг.
Внимание! Во избежание прилипания и примерзания тормозных колодок к барабанам (особенно в весенне-осенний период времени года) не ставьте автомобиль на длительную стоянку с включенным стояночным тормозом.
Предупреждение! Если в исключительном случае Вам придется воспользоваться стояночным тормозом во время движения, то не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге. В противном случае может произойти блокировка задних колес и занос автомобиля.
17 - рычаг переключения передач. Помимо механической коробки передач на автомобиль в вариантном исполнении устанавливается автоматическая коробка передач. Подробную информацию об управлении рычагом переключения коробки передач смотрите в разделе «Рычаг переключения передач».
18 - педаль акселератора.
19 - педаль тормоза.
20 - педаль сцепления.
21 - рычаг привода замка капота.
22 - выключатель привода замка багажника (в вариантном исполнении). Для отпирания замка нажмите на кнопку выключателя. После отпускания руки кнопка возвращается в исходное положение.
23 - корректор ближнего света фар.
