Панель приборов — снятие и установка (Largus 1)

Снятие

Установить автомобиль на рабочее место. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи.

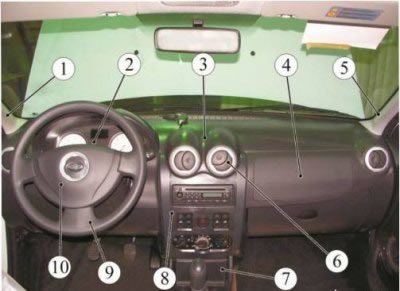

Рисунок 12-1 - Панель приборов в сборе: 1 - обивка стойки ветрового окна левая: 2 - комбинация приборов; 3 - панель приборов; 4 - модуль надувной подушки безопасности (МНПБ) пассажира; 5 - обивка стойки ветрового окна правая; 6 - сопло вентиляции; 7 - облицовка туннеля пола; 8 - центральная накладка панели приборов; 9 - рулевое колесо; 10 - МНПБ водителя

Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

Снять модуль надувной подушки безопасности водителя (МНПБВ).

Снять рулевое колесо, кожухи рулевого колеса, подрулевые переключатели, рукоятку регулировки рулевой колонки и приемное кольцо транспондера.

Преодолев сопротивление фиксаторов, откинуть декоративную заглушку 1, рисунок 122, отвернуть винт 2 и снять заднюю часть облицовки туннеля пола 3 (отвертка плоская, головка сменная Torx Т20, вороток).

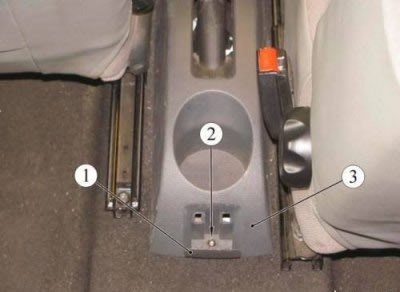

Рисунок 12-2 - Крепление задней части облицовки туннеля пола: 1 - декоративная заглушка; 2 - винт крепления задней части облицовки туннеля пола; 3 - задняя часть облицовки туннеля пола

Отвернуть два винта 1, рисунок 12-3, крепления передней части облицовки туннеля пола (головка сменная Torx Т20, вороток).

Рисунок 12-3 - Крепления передней части облицовки туннеля пола: 1 - винт крепления передней части облицовки туннеля пола; 2 - передняя часть облицовки туннеля пола

Отвернуть гайку 4, рисунок 12-4, и два винта 1. Извлечь чехол 5 рычага переключения передач. Отсоединить колодку жгута проводов от прикуривателя 2 и снять переднюю часть облицовки туннеля пола 3 (головка сменная 10, головка сменная Torx Т20, удлинитель, вороток).

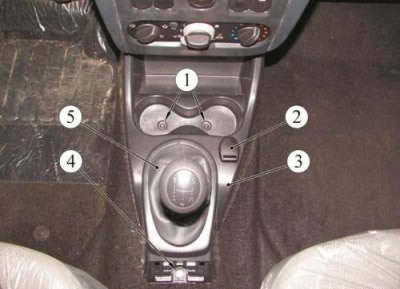

Рисунок 12-4 - Крепление передней части облицовки туннеля пола: 1 - винт крепления передней части облицовки туннеля пола; 2 - прикуриватель; 3 - передняя часть облицовки туннеля пола; 4 - гайка крепления передней части облицовки туннеля пола; 5 - чехол рычага переключения передач

Снять центральную накладку 1, рисунок 12-5, панели приборов, преодолев усилие фиксаторов. Отсоединить колодки жгута проводов от выключателей, снять накладку.

Извлечь заглушку из центральной консоли панели приборов или радиоприемник с проигрывателем компакт-дисков 2, отсоединить колодки жгутов проводов и антенну (съемник радиоприемника и проигрывателя компакт-дисков).

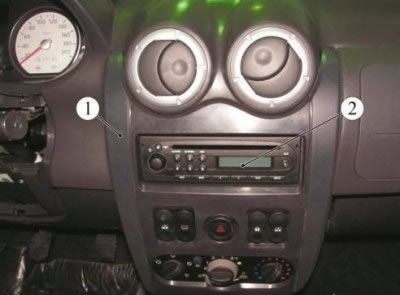

Рисунок 12-5 - Центральная консоль панели приборов: 1 - центральная накладка панели приборов; 2 - радиоприемник и проигрыватель компакт-дисков

Снять декоративные накладки 1 и 3, рисунок 12-6, преодолев усилие фиксаторов.

Отвернуть два винта 2 крепления козырька комбинации приборов и снять его, преодолев усилие фиксаторов (головка сменная Torx Т20, вороток).

Рисунок 12-6 - Декоративные накладки панели приборов: 1 - левая накладка; 2 - винт крепления козырька комбинации приборов; 3 - правая накладка

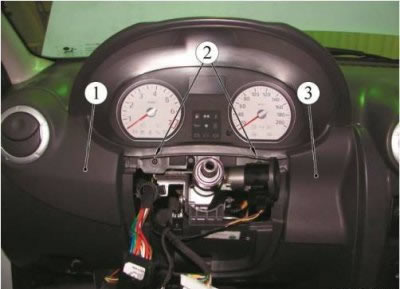

Отвернуть четыре винта 1, рисунок 12-7, крепления комбинации приборов 2. Отсоединить две колодки жгутов проводов и снять комбинацию приборов (головка сменная Torx Т20, вороток).

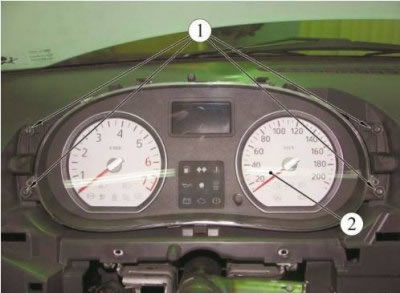

Рисунок 12-7 - Крепление комбинации приборов: 1 - винт крепления комбинации приборов; 2 - комбинация приборов

Снять обивки стоек ветрового окна левую 1 и правую 5 (см. рисунок 12-1), преодолев усилие фиксаторов.

Снять рукоятку 4, рисунок 12-8. Отвернуть два винта 3 крепления регулятора 2 корректора фар, извлечь его из отверстия в панели приборов (головка сменная Torx Т20, вороток).

Преодолев усилие фиксаторов, откинуть декоративные заглушки 5 и отвернуть по одному винту 1 нижнего крепления панели приборов слева и справа (головка сменная Torx Т20, вороток).

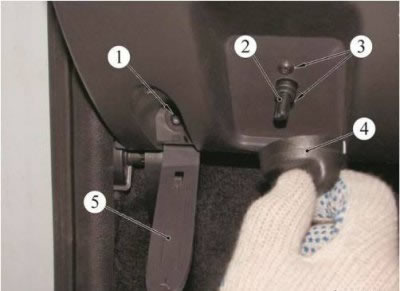

Рисунок 12-8 - Крепление регулятора корректора света фар и панели приборов: 1 - винт нижнего крепления панели приборов; 2 - регулятор корректора света фар; 3 - винт крепления корректора света фар; 4 - рукоятка корректора света фар; 5 - декоративная заглушка

Отвернуть винт 1, рисунок 12-9, крепления панели приборов через окно, открывшееся после снятия радиоприемника и проигрывателя компакт-дисков (головка сменная Torx Т20, удлинитель, вороток).

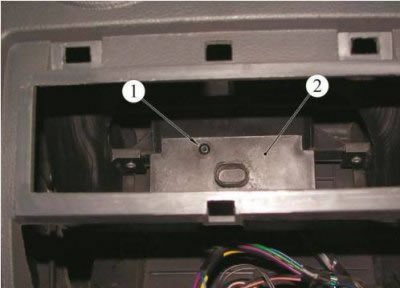

Рисунок 12-9 - Центральное крепление панели приборов: 1 - винт центрального крепления панели приборов; 2 - панель приборов

Отвернуть два винта 1, рисунок 12-10, крепления блока управления отоплением, кондиционированием и вентиляцией 3 к панели приборов, сжать фиксаторы 2 и протолкнуть блок внутрь панели приборов (головка сменная Torx Т20, вороток).

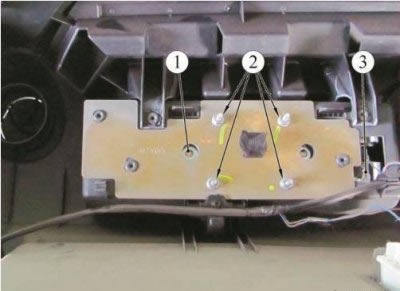

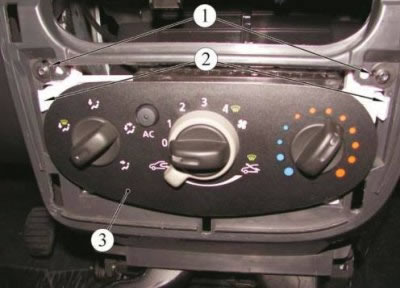

Рисунок 12-10 - Крепление блока управления отоплением, кондиционированием и вентиляцией: 1 - винт крепления блока управления отоплением, кондиционированием и вентиляцией; 2 - фиксаторы; 3 - блок управления отоплением, кондиционированием и вентиляцией

Отвернуть два винта 2, рисунок 12-11, крепления панели приборов 1 к корпусу отопителя (головка сменная Torx Т20, удлинитель, вороток).

Рисунок 12-11 - Крепление панели приборов к корпусу отопителя: 1 - панель приборов; 2 - винт крепления панели приборов к корпусу отопителя

Отвернуть с правой и левой стороны по одному винту 1, рисунок 12-12, верхнего крепления панели приборов 2 (головка сменная Torx Т20, вороток).

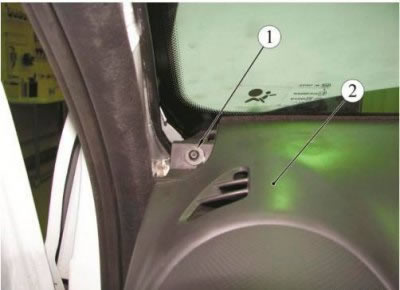

Рисунок 12-12 - Верхнее крепление панели приборов: 1 - винт верхнего крепления панели приборов; 2 - панель приборов

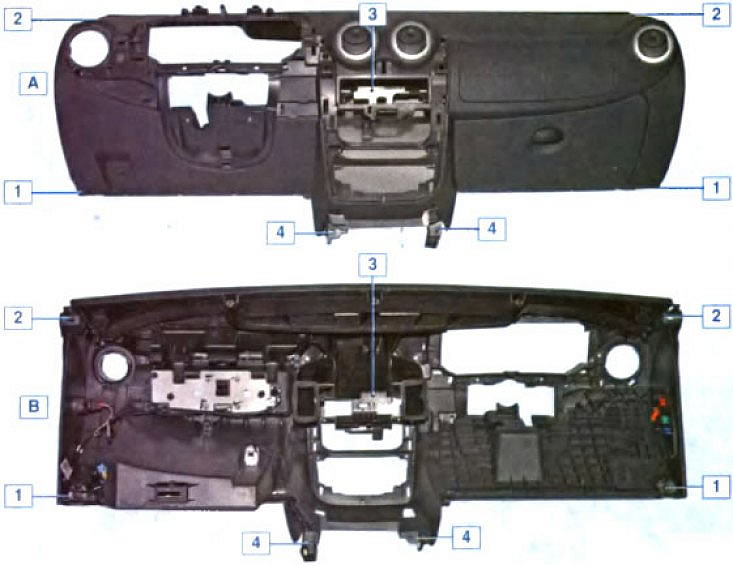

Точки крепления панели приборов: А - наружная сторона панели приборов; В - внутренняя сторона панели приборов; 1 - нижнее боковое крепление; 2 - верхнее крепление; 3 - центральное крепление; 4 - нижнее крепление

Снять панель приборов. При снятии извлечь диагностический разъем из гнезда в вещевом ящике и разъединить колодку 1, рисунок 12-13 (снятие производить с помощником).

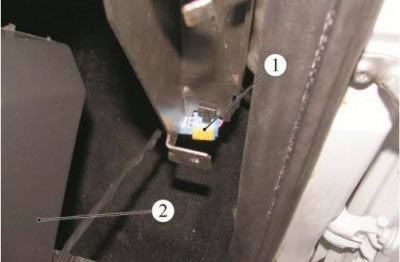

Рисунок 12-13 - Колодка жгута проводов: 1 - колодка жгута проводов; 2 - панель приборов

Отвернуть четыре гайки 2, рисунок 12-14, крепления модуля надувной подушки безопасности пассажира 1, отсоединить колодку жгута проводов 3 и снять МНПБ пассажира (головка сменная 10, вороток).

Рисунок 12-14 - Крепление МНПБ пассажира: 1 - МНПБ пассажира; 2 - гайка крепления МНПБ пассажира; 3 - колодка жгута проводов

Снять внешнее кольцо 1, рисунок 12-15, сопла вентиляции.

Снять внутреннее кольцо 2 сопла вентиляции и, отжав три фиксатора 3, извлечь корпус 4 сопла вентиляции из панели приборов.

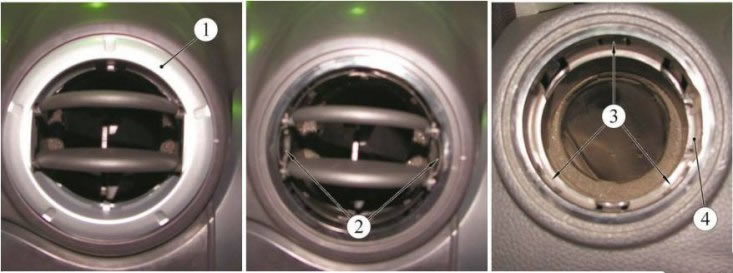

Рисунок 12-15 - Сопло вентиляции: 1 - внешнее кольцо сопла вентиляции; 2 - внутреннее кольцо сопла вентиляции; 3 - фиксатор; 4 - корпус сопла вентиляции
