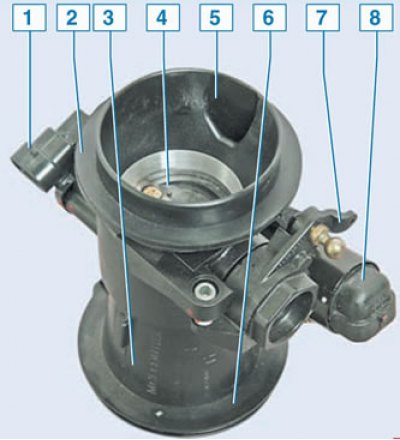

Дросельний вузол 8-кл. двигуна
1 - датчик положення дросельної заслінки; 2 - патрубок з'єднання з повітряним фільтром; 3 - корпус; 4 - дросельна заслінка; 5 - канал підведення повітря до регулятора холостого ходу; 6 - патрубок з'єднання з впускним трубопроводом; 7 - важіль приводу дросельної заслінки; 8 - регулятор холостого ходу

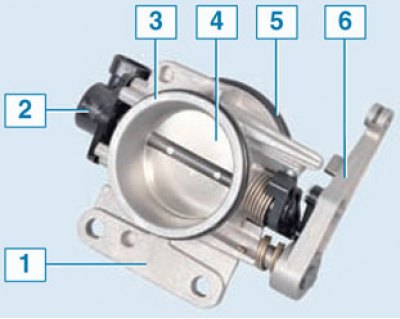

Дросеєльний вузол 16-кл двигуна
Зняття
Встановити автомобіль на робоче місце, загальмувати гальмом стоянки, вимкнути запалення і від'єднати клему дроту "маси" від акумуляторної батареї.
Для автомобілів з двигуном К4М
Зняти глушник шуму впуску та корпус повітряного фільтра (див. тут).
Від'єднати трос приводу від дросельного вузла.
Відвернути два болта і зняти дросельний вузол 1, малюнок 11-6 (головка змінна 8, подовжувач, комір).

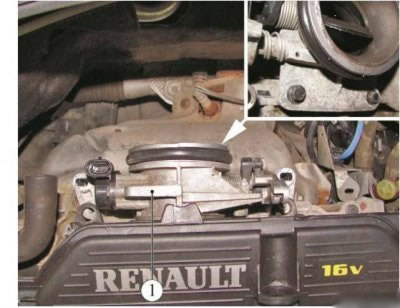

Малюнок 11-6 - Зняття дросельного вузла двигуна К4М: 1 - дросельний вузол (патрубок)
Для автомобілів з двигуном К7М
Зняти корпус повітряного фільтра (див. тут).
Від'єднати кульовий наконечник 1, рисунок 11-7, приводу дросельного вузла (викрутка плоска).

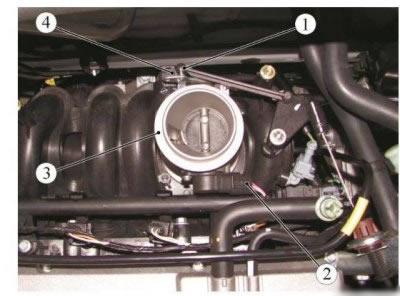

Малюнок 11-7 - Зняття дросельного патрубка двигуна К7М: 1 - кульовий наконечник приводу дросельного патрубка; 2 - колодка проводів до датчика положення дросельної заслінки; 3 - дросельний вузол (патрубок); 4 - регулятор холостого ходу
Від'єднати колодку 2 проводів від датчика положення дросельної заслінки.
Від'єднати колодку дротів від регулятора 4 холостого ходу.
Відвернути болт кріплення та зняти фіксатор корпусу дросельного вузла (викрутка з насадкою Torx Т30).
Зняти корпус 3 дросельного вузла, нахиливши його.
Встановлення
Для автомобілів з двигуном К4М
Перед встановленням дросельного вузла встановити на нього нову прокладку, попередньо змастивши її моторним маслом.
Встановити дросельний вузол 1, малюнок 11-6, на автомобіль, загорнути та затягнути болти кріплення. Момент затягування болтів 14 Н·м (1,4 кгс·м) (головка змінна 8, подовжувач, комір, ключ моментний).
Приєднати трос приводу до дросельного вузла.
Встановити корпус повітряного фільтра та глушник шуму впуску.
Для автомобілів з двигуном К7М
Встановити дросельний патрубок 3 малюнок 11-7.
Встановити фіксатор корпусу дросельного патрубка та загорнути болт кріплення. Момент затяжки болта 15 Н·м (1,5 кгс·м) (викрутка Torx Т30, змінна насадка Torx Т30, подовжувач, ключ моментний).
Оригінал доступний на цьому ресурсі [ladaman.ru]
Приєднати колодку дротів до регулятора 4 холостого ходу.
Приєднати колодку 2 проводів до датчика положення дросельної заслінки.
Приєднати кульовий наконечник 1, малюнок 11-7, приводу патрубка дросельного до дросельного патрубка (плоскогубці).
Встановіть корпус повітряного фільтра.
Операції для всіх комплектацій автомобілів
Приєднати клему дроту "маси" до акумулятора.
