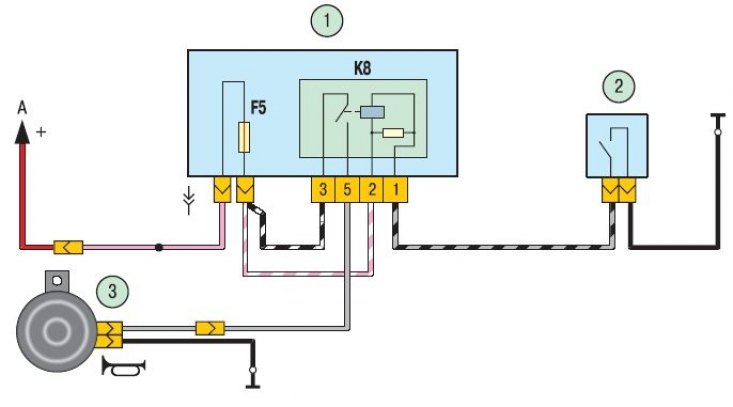

Ryż. 10.9. Obwód przełączania sygnału dźwiękowego: 1 - blok montażowy; 2 – włącznik sygnału dźwiękowego; 3 - sygnał dźwiękowy; A - do głównej skrzynki bezpieczników (F3); B - do jednostki sterującej elektronicznego systemu antykradzieżowego, wyjście «20»; K8 - przekaźnik do włączania sygnału dźwiękowego
Schemat włączania sygnału dźwiękowego pokazano na ryc. 10.9.
Jeśli dźwięk sygnału stał się cichszy lub pojawił się świszczący oddech, możesz spróbować wyregulować sygnał za pomocą śruby regulacyjnej.
Będziesz potrzebował klucza «o 13».
1. Zdejmij przedni zderzak (cm. «Demontaż i montaż przedniego zderzaka»).

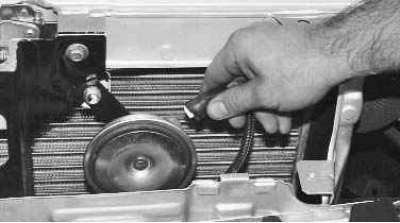

2. Odłącz złącze wiązki przewodów od klaksonu. Sprawdź styki sygnałowe i podkładki wiązki przewodów. Jeśli są utlenione, zdejmij je.

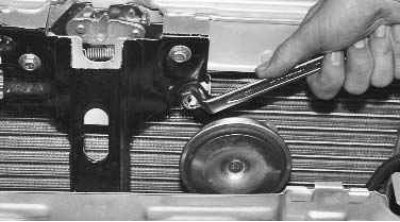

3. Odkręć nakrętkę mocującą i usuń sygnał dźwiękowy w zbieraniu ramieniem.
4. Jeśli czyszczenie styków nie działa, odłącz przewód od zacisku «minus» blok akumulatora i wiązki sygnału.

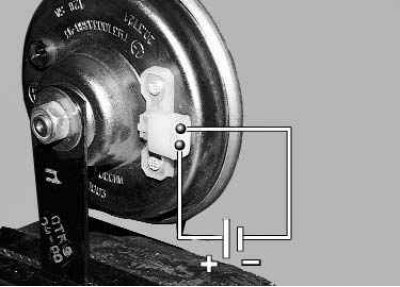

5. Sprawdź sygnał na wsporniku. Podłącz przewody do zacisków akumulatora i klaksonu («minus» do górnego styku sygnałowego, «plus» do dna).

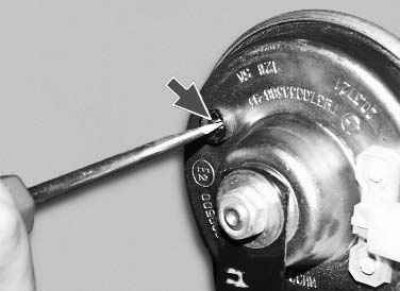

6. Rozruch (powoli) Za pomocą śruby regulacyjnej śrubokręta uzyskaj głośny i wyraźny dźwięk sygnału. Jeśli to się nie powiedzie, wymień sygnał.
