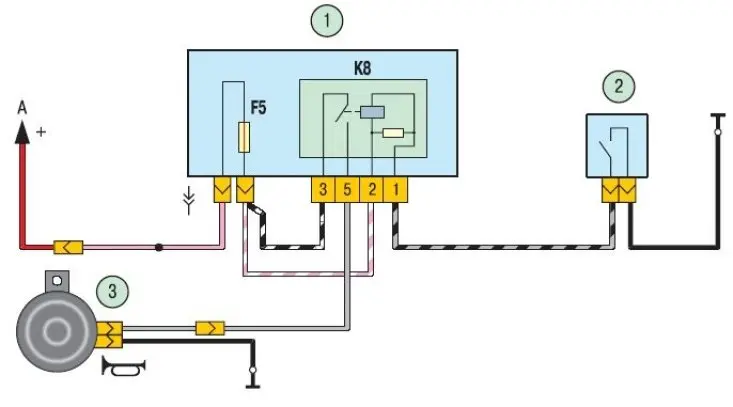

Рис. 10.9. Схема включения звукового сигнала: 1 – монтажный блок; 2 – выключатель звукового сигнала; 3 – звуковой сигнал; А – к основному блоку предохранителей (F3); В – к блоку управления электронной противоугонной системой, вывод «20»; К8 – реле включения звукового сигнала
Схема включения звукового сигнала показана на рис. 10.9.
Если звучание сигнала стало тише или появился хрип, можно попробовать отрегулировать сигнал регулировочным винтом.
Вам потребуется ключ «на 13».
1. Снимите передний бампер (см. «Снятие и установка переднего бампера»).

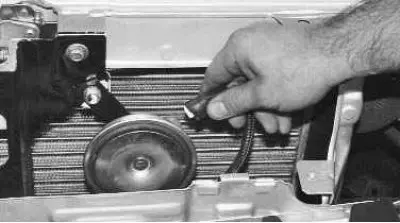

2. Отсоедините колодку жгута проводов от звукового сигнала. Проверьте контакты сигнала и колодки жгута проводов. Если они окислены, зачистите их.

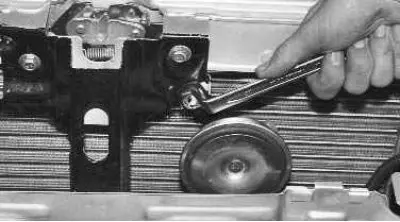

3. Отверните гайку крепления и снимите звуковой сигнал в сборе с кронштейном.
4. Если чистка контактов не дала результатов, отсоедините провод от клеммы «минус» аккумуляторной батареи и колодку жгута проводов от сигнала.

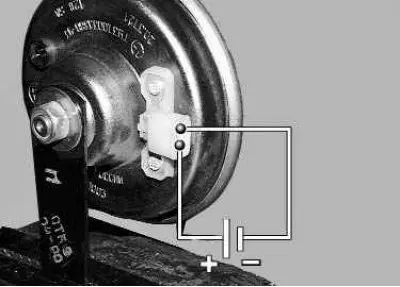

5. Зажмите в тиски сигнал за кронштейн. Подсоедините провода к аккумуляторной батарее и контактам звукового сигнала («минус» к верхнему контакту сигнала, «плюс» к нижнему).

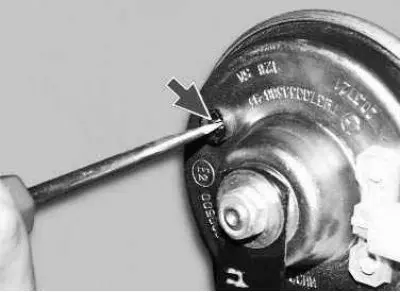

6. Проворачивая (медленно) с помощью отвертки регулировочный винт, добейтесь громкого и чистого звучания сигнала. Если сделать это не удалось, замените сигнал.
