Jednostka reflektora
Aby uzyskać dostęp do światła mijania/drogowego, należy zdjąć osłonę ochronną 2 (rysunek 60), odłączyć złącze wiązki przewodów i zdjąć gumową osłonę lampy, przesuwać "anteny" 4 sprężyny uchwytu lampy na boki, uprzednio je naciskając, wyjąć lampę 5 z gniazda reflektora. Zainstaluj nową lampę w odwrotnej kolejności. Podczas montażu lampy halogenowej należy założyć rękawice, aby nie pozostawić śladów na żarówce. Po zamontowaniu światła mijania/drogowego należy upewnić się, że gumowa osłona ściśle przylega do podstawy lampy i obudowy reflektora.
Aby wyjąć żarówkę światła postojowego/światła do jazdy dziennej, wykonaj następujące czynności:
- w prawym reflektorze obrócić gniazdo 1 w kierunku przeciwnym do ruchu wskazówek zegara;
- w lewym reflektorze najpierw złóż obudowę filtra powietrza do tyłu i obróć wkład 1 przeciwnie do ruchu wskazówek zegara;
- wyjmij lampę z oprawki.
Zainstaluj nową lampę w odwrotnej kolejności.
[Oryginalny tekst można znaleźć na stronie internetowej: LADAMAN.RU]
Aby zdemontować lampę kierunkowskazu, wykonaj następujące czynności:
- w prawym reflektorze wyjmij oprawkę trzeciej żarówki kierunkowskazu z jej gniazda, obracając ją zgodnie z ruchem wskazówek zegara;
- w lewym reflektorze wyjmij oprawkę żarówki trzeciego kierunkowskazu z jej gniazda, naciskając i obracając oprawkę w kierunku przeciwnym do ruchu wskazówek zegara;
- wyjmij lampę z oprawki, najpierw wciskając lampę do oprawki i obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
Zainstaluj nową lampę w odwrotnej kolejności.
Światło tylne

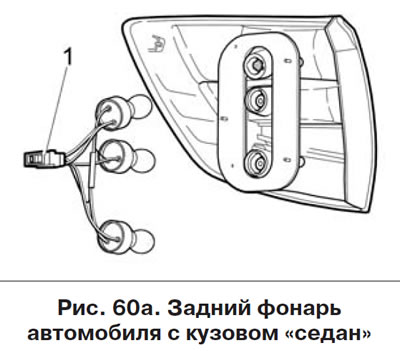

Do wyjmowania żarówek w tylnej lampie samochodu z nadwoziem "sedan" (rysunek 60a) wykonaj następujące czynności:
- otwórz klapę bagażnika (na rzep), znajduje się w miejscu montażu tylnego światła;
- obróć wkład przeciwnie do ruchu wskazówek zegara i wyjmij go z gniazda;
- wyjmij żarówkę z oprawki, naciskając ją i obracając w kierunku przeciwnym do ruchu wskazówek zegara.
Zainstaluj nową lampę w odwrotnej kolejności.

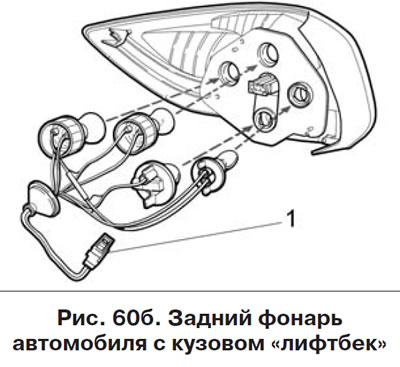

Do wyjmowania żarówek w tylnej lampie samochodu z nadwoziem "winda-beck" (rysunek 60b) wykonaj następujące czynności:
- otwórz tylną klapę;

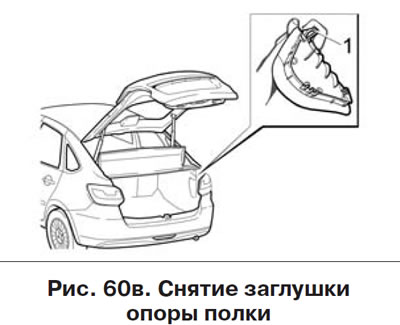

- wciśnij palec przez otwór w zatyczce wspornika półki na zatrzask 1 (rysowanie 60v);
- pociągnij zatyczkę wspornika półki w swoją stronę;
- pociągnij za zaślepkę podtrzymującą półkę, aby zwolnić dolne haki i uzyskać dostęp do tylnego światła;
- obrócić oprawkę wymienianej lampy przeciwnie do ruchu wskazówek zegara i wyjąć ją z gniazda;
- wyjmij żarówkę z oprawki, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
Zainstaluj nową lampę w odwrotnej kolejności.
W samochodzie z nadwoziem typu liftback światło przeciwmgielne montowane jest w tylnym zderzaku. Tylne światło przeciwmgielne wykorzystuje diody elektroluminescencyjne jako źródło światła. Konstrukcja latarni nie jest rozbieralna. W przypadku awarii dwóch lub więcej źródeł światła, tylne światło przeciwmgielne podlega wymianie w całości w certyfikowanym serwisie SSSS.
Boczny kierunkowskaz

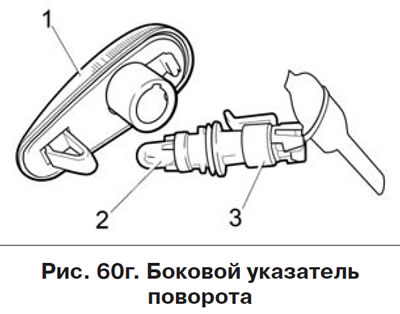

Aby wymienić żarówkę w bocznym kierunkowskazie 1 (rysunek 60g) wyjmij go z samochodu. Latarka jest mocowana w gnieździe za pomocą zatrzasku sprężynowego i elementu ustalającego. Przesuń lampę w kierunku ruchu pojazdu i zwolnij blokadę. Obróć gniazdo 3 w kierunku przeciwnym do ruchu wskazówek zegara, wyjmij je razem z lampą z obudowy latarki i pociągnij lampę 2 do siebie.
W pojazdach z podnoszonym nadwoziem lusterko wsteczne z kierunkowskazem jest montowane opcjonalnie. Jako źródło światła w kierunkowskazach zastosowano diody elektroluminescencyjne. W przypadku awarii źródeł światła, lusterko boczne zostaje w całości wymienione na certyfikowane lusterko SSSS.
Oświetlenie tablicy rejestracyjnej

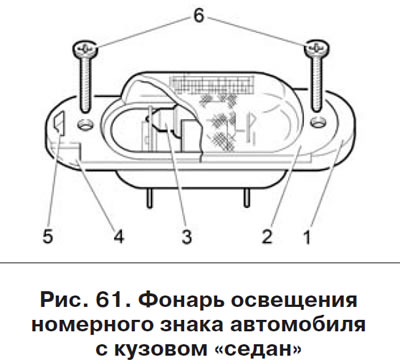

W samochodzie typu sedan przepalona lampa 3 (rysunek 61) w przypadku oświetlenia tablicy rejestracyjnej należy je wymienić dopiero po wyjęciu z samochodu, w tym celu należy odkręcić śruby 6, włożyć śrubokręt w rowek 4, nacisnąć palcem zatrzask 5 do środka i ostrożnie wyjąć klosz 2 śrubokrętem. Lampa 3 w obudowie 1 jest zamocowana za pomocą styków sprężynowych.

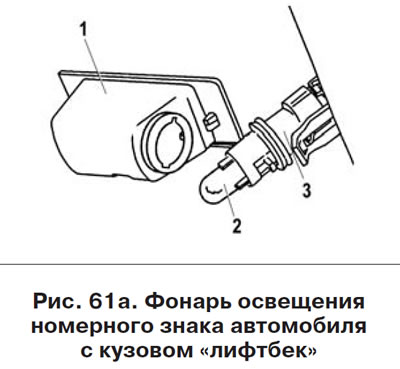

W samochodzie z nadwoziem typu liftback do wymiany żarówki w lampie 1 (rysunek 61a) tablicę rejestracyjną, zdejmij ją z samochodu.
Latarka jest mocowana w gnieździe za pomocą zatrzasku sprężynowego i elementu ustalającego. Włóż płaski śrubokręt w szczelinę po lewej stronie lampy, delikatnie przesuń go w prawo i zwolnij blokadę. Obróć gniazdo 3 w kierunku przeciwnym do ruchu wskazówek zegara, wyjmij je razem z lampą z obudowy latarki 1 i pociągnij lampę 2 do siebie.
Po wymianie żarówki należy złożyć i zamontować oświetlenie tablicy rejestracyjnej w odwrotnej kolejności.
Światło wewnętrzne

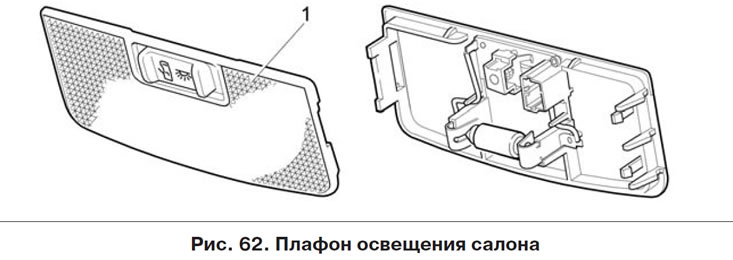

Aby wymienić żarówki w lampce oświetlenia wnętrza należy zdemontować dyfuzor 1 (rysunek 62) z ramki uchwytu abażuru. Klosz lampy jest przymocowany za pomocą metalowej sprężyny zatrzaskowej i haczyków z tyłu w gnieździe ramy. Aby zdjąć klosz, włóż płaski śrubokręt w szczelinę po prawej stronie abażuru (od strony pasażera z przodu) i ostrożnie obróć klosz w swoją stronę. Naciśnij styki i wyjmij lampę. Po wymianie żarówki zamontuj haki klosza w gnieździe po lewej stronie urządzenia i naciśnij prawą stronę klosza, aż zatrzaśnie się na swoim miejscu.
Jednostka oświetlenia wewnętrznego

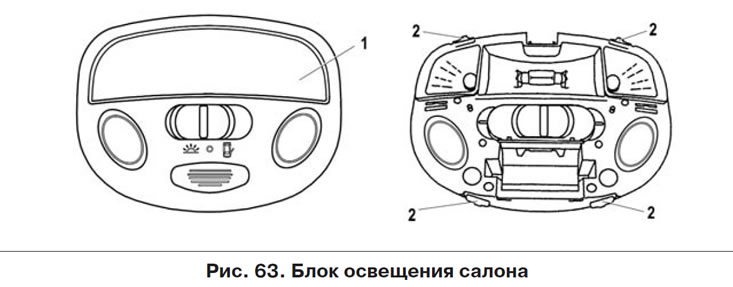

Aby wymienić żarówki w oświetleniu wnętrza należy zdemontować klosz 1 (rysunek 63) za pomocą płaskiego śrubokręta, wkładając go w specjalne gniazda. Poszczególne lampy oświetleniowe wyjmuje się po przekręceniu o 450 stopni w kierunku zgodnym z ruchem wskazówek zegara lub przeciwnym do ruchu wskazówek zegara. Blok utrzymywany jest na miejscu za pomocą zatrzasków 2.
Światło bagażnika

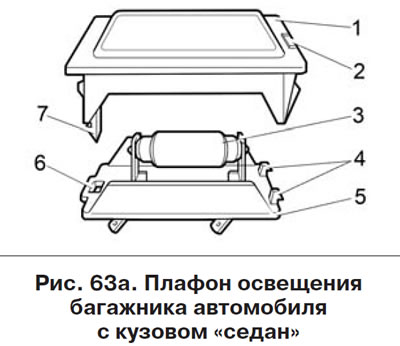

W samochodzie typu sedan do wymiany lampy 3 (rysunek 63a) w lampce bagażnika wyjmij lampkę z jej miejsca na nadwoziu, wkładając śrubokręt w szczelinę 2 po prawej stronie lampki i ostrożnie obracając ją w swoją stronę. Następnie naciśnij zatrzask 7, wyjmij go z otworu 6 i zdejmij klosz 1. Lampa jest przytrzymywana przez styki sprężynowe. Po wymianie lampy należy zamontować dyfuzor 1 tak, aby anteny mocujące 4 obudowy lampy 5 weszły w jego rowki.

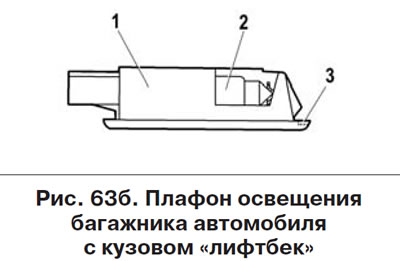

W samochodzie z nadwoziem typu liftback do wymiany lampy 2 (rysunek 63b) w lampce bagażnika 1, wyjmij ją z samochodu. Klosz lampy mocowany jest w oprawce za pomocą zatrzasku sprężynowego. Włóż płaski śrubokręt w szczelinę nr 3 po prawej stronie klosza, ostrożnie dociśnij klosz i pociągnij lampę nr 2 do siebie.
Po wymianie żarówki należy złożyć i zainstalować lampkę bagażnika w odwrotnej kolejności.
Światło przeciwmgielne

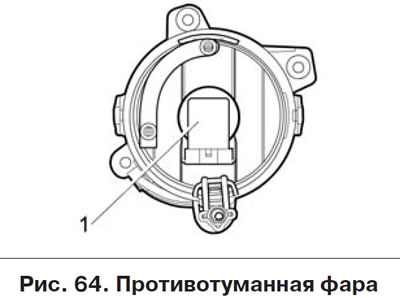

Wyjmij uszkodzoną żarówkę w świetle przeciwmgielnym (rysunek 64). Obróć go za podstawę 1 w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij z reflektora, odłącz blok wiązki przewodów od lampy. Zainstaluj nową lampę w odwrotnej kolejności. Podczas montażu lampy halogenowej należy założyć rękawice, aby nie pozostawić śladów na żarówce. Zaleca się, aby tego typu prace wykonywać na PSSS certyfikowanym przez producenta, przy użyciu podnośnika.
Aby uzyskać dostęp do światła przeciwmgielnego spod przedniego nadkola, należy najpierw zdjąć koło i częściowo odkręcić mocowanie osłony przedniego błotnika, odkręcając 6 śrub. Odchylić osłonę do tyłu i wyjąć niedziałającą lampę ze światła przeciwmgielnego.
W wersji Variant, osłony przednich błotników samochodu posiadają specjalne włazy umożliwiające dostęp do świateł przeciwmgielnych. Jeżeli taka klapa jest dostępna, procedura wymiany lampy będzie następująca:
- obróć przednie koło tak daleko, jak to możliwe, aby uzyskać dostęp do pokrywy luku;
- zdejmij osłonę przedniego błotnika;
- po zdjęciu osłony dostęp do lampy uzyskujemy przez klapę w osłonie przedniego błotnika;
- obróć lampę przeciwnie do ruchu wskazówek zegara i wyciągnij ją;
- odłącz złącze wiązki przewodów i wymień żarówkę.
Zainstaluj nową lampę w odwrotnej kolejności. Zaleca się najpierw zdjąć przednie koło, aby ułatwić wymianę żarówki.
