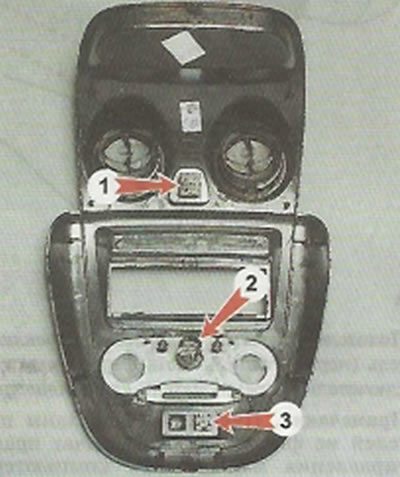

W zależności od konfiguracji na nakładce mogą być zainstalowane inne przełączniki.
Wyjmowanie
1. Listwa konsoli środkowej ("Osłona konsoli środkowej zestawu wskaźników – wymontowanie i zamontowanie").
Uwaga: Aby wymienić uszkodzony przełącznik, nie trzeba całkowicie demontować osłony konsoli środkowej. Wystarczy odłączyć go od deski rozdzielczej, przesunąć na niewielką odległość i odłączyć blok od demontowanego przełącznika i wyjąć uszkodzony przełącznik. Możesz sprawdzić przełączniki i przełącznik za pomocą multimetru w trybie omomierza. Podłączenie zacisków pokazano na schemacie ogólnym wyposażenia elektrycznego pojazdu ("Schematy urządzeń elektrycznych").

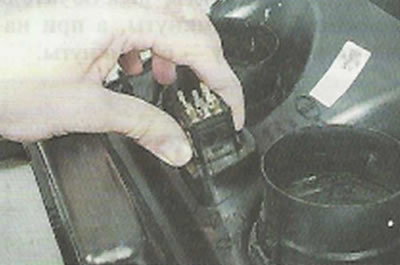

2. Aby wyjąć przełącznik świateł awaryjnych z tylnej części wykończenia, ściśnij dwa klipsy...
...i wyjmij przełącznik z otworu.

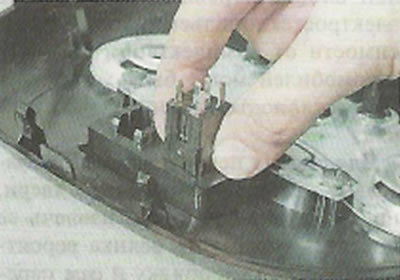

3. Aby wyjąć przełącznik ogrzewania tylnej szyby, należy również ścisnąć klipsy...

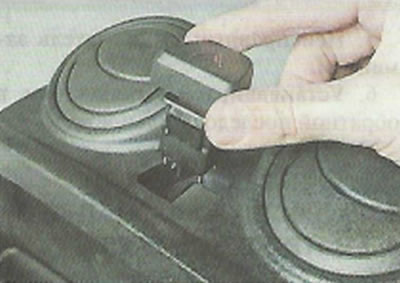

...i wyjmij przełącznik z otworu pokrywy.

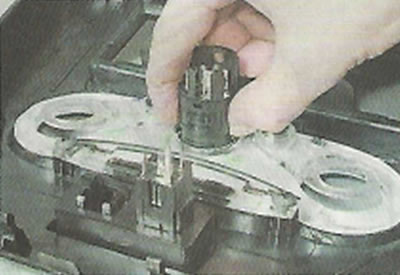

4. Aby wyjąć przełącznik klimatyzacji, ściśnij zaciski...

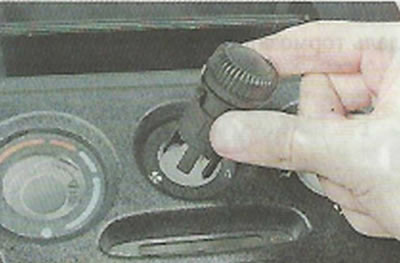

...i wyjmij przełącznik z pokrywy.
Instalacja
1. Zamontuj przełączniki w osłonie konsoli środkowej, aż zatrzaski wskoczą na swoje miejsce. Podczas montażu przełącznika ogrzewania tylnej szyby należy go ustawić tak, aby symbol na przycisku nie był skierowany do góry nogami. Ustaw przełącznik klimatyzacji zgodnie z oznaczeniem na nim i pozycjami na przedniej stronie pokrywy. Przełącznik świateł awaryjnych można zamontować tylko w jednej pozycji.
2. Zamontuj osłonę konsoli środkowej na desce rozdzielczej.
