Povlačenje
Postavite automobil na radnu stanicu, zakočite parkirnom kočnicom, isključite paljenje, otvorite poklopac motora i odspojite priključak žice "mase" iz baterije.
Za vozila sa JH3 mjenjačem
Izvadite sajlu kvačila iz utičnice na papučici kvačila podizanjem papučice 1, slika 7-1, i podizanja sajle 2 okomito na papučicu.

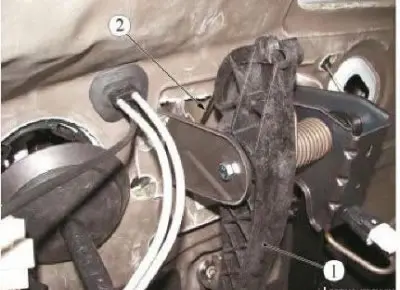

Slika 7-1 - Odspajanje sajle kvačila od papučice kvačila: 1 - papučica kvačila; 2 - sajla kvačila
Odvojite kuglastu glavu potisne poluge 1, slika 7-2, glavnog cilindra kvačila od papučice kvačila.

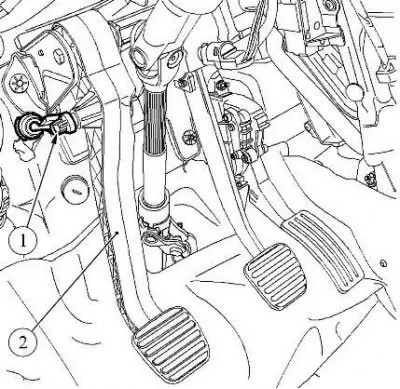

Slika 7-2 - Odvajanje glavnog cilindra kvačila od papučice kvačila: 1 - potiskivač glavnog cilindra kvačila; 2 - papučica spojke
Operacije za sve konfiguracije vozila
Otpustite maticu 1, slika 7-3, osovina pedale (ključ 10, izmjenjiva glava 10, ključ sa čegrtaljkom).

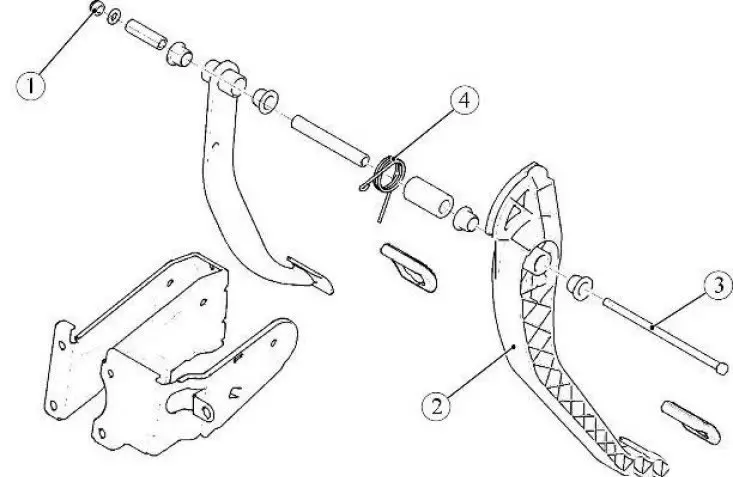

Slika 7-3 - Uklanjanje papučice spojke: 1 - matica osovine pedale; 2 - papučica spojke; 3 - os sklopa pedale; 4 - opruga papučice kvačila
Izvucite osovinu 3 sklopa pedale i uklonite papučicu spojke.
Montaža
Podmažite osovinu 3, slika 7-3, sklopa pedale s MOLYCOTE ZZM mašću prije ugradnje (mazati MOLYCOTE ZZM prema struji "Šifrar glavnih i pomoćnih materijala koji se koriste u održavanju i popravku vozila LADA" K 3100.25100.OOO 18, utrošak 2 g).
Za vozila s JH3 mjenjačem Ugradite papučicu spojke 2 s oprugom 4.
Za vozila s JR5 mjenjačem Ugradite papučicu spojke 2.
Ugradite osovinu 3 sklopa pedale.
Zategnite maticu 1 osovine sklopa pedale (ključ 10, izmjenjiva glava 10, čegrtaljka).
Zategnite maticu osovine pedale na 21 Nm (2,1 kgfm) (ključ 10, izmjenjiva glava 10, moment ključ).
Za vozila sa JH3 mjenjačem
Instalirajte kabel 2, slika 7-1, pokretača spojke u utičnicu na papučici spojke 1 i provjerite je li kabel potpuno umetnut u za to predviđeni utor na papučici.
Provjerite i, ako je potrebno, podesite hod vilice za otpuštanje spojke.
Za vozila sa JR5 mjenjačem
Pričvrstite kuglastu glavu 1, slika 7-2, glavni cilindar kvačila na papučicu 2.
Operacije za sve konfiguracije vozila
Provjerite rad spojke.
