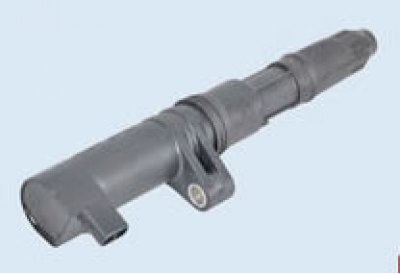

Катушка зажигания двигателя K4M
В этом варианте свеча зажигания входит непосредственно в комплект модуля, высоковольтные провода отсутствуют. Модулем зажигания управляет ЭБУ.
Место расположения модуля зажигания для двигателя К4М: 1 — болт крепления катушки зажигания; 2 — модуль зажигания; 3 — свеча зажигания
Катушка (модуль) снимается как для замены, так и для доступа к свечам зажигания.
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.
Отсоединить колодки жгута проводов от катушек 1, рисунок 11-18, зажигания.

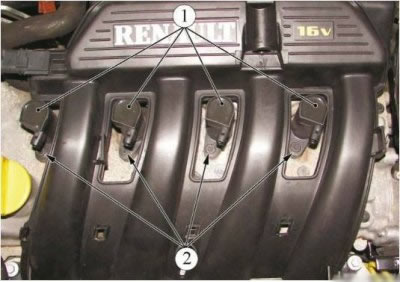

Рисунок 11-18 - Снятие катушек зажигания двигателя К4М: 1 - катушка зажигания; 2 - болт крепления катушки зажигания
Отвернуть болты 2 крепления катушек зажигания и снять катушки зажигания (головка сменная 8, удлинитель, вороток).
Установка
Перед установкой катушек зажигания заменить болты 2, рисунок 11-18, крепления катушек зажигания на новые, при необходимости заменить уплотнительные кольца катушек зажигания.
Перед установкой катушек зажигания нанести состав FLUOSTAR 2L толщиной 2 мм по внутренней окружности колпачка катушки зажигания со стороны свечи зажигания и катушки зажигания.
Установить катушки зажигания 1 на свечи зажигания, завернуть и затянуть болты крепления катушек зажигания. Момент затяжки болтов 14 Н·м (1,4 кгс·м) (головка сменная 8, удлинитель, вороток, ключ моментный).
Присоединить колодки жгута проводов к катушкам зажигания.
Присоединить клемму провода "массы" к аккумуляторной батарее.
