Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание, (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).
Снять АКБ 1, рисунок 21-1.

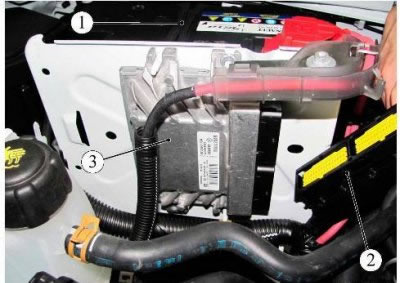

Рисунок 21-1 - Электронный блок управления (ЭБУ ЭСУД): 1 - аккумуляторная батарея; 2 - колодка жгута проводов системы зажигания к ЭБУ ЭСУД; 3 - электронный блок управления (ЭБУ)
Снять воздушный фильтр.
Отсоединить в монтажном блоке моторного отсека три колодки предохранителей 6, 7 и 8, рисунок 21-2, пять колодок реле 4 и 5. Отсоединить фиксатор 2.

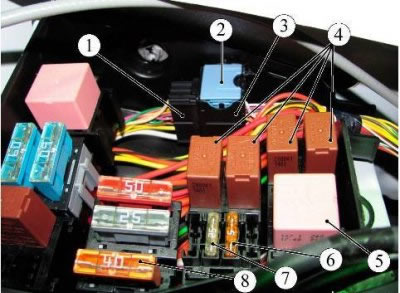

Рисунок 21-2 - Монтажный блок в моторном отсеке: 1 - колодка жгута проводов системы зажигания; 2 - фиксатор; 3 - колодка жгута проводов переднего; 4 - реле; 5 - реле; 6 - предохранитель 5 А; 7 - предохранитель 25 А; 8 - предохранитель 40 А
Отсоединить колодку 1 жгута проводов системы зажигания и колодку 3 жгута проводов панели приборов от корпуса монтажного блока, разъединить колодки.
Отсоединить фиксатор на коробке монтажного блока.
Отсоединить колодку 2, рисунок 21-1, жгута проводов системы зажигания от электронного блока управления 3.

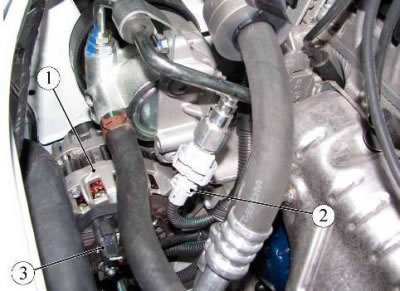

Рисунок 21-3 - Жгут проводов системы зажигания: 1 - генератор; 2 - колодка жгута проводов системы зажигания к датчику давления в системе гидроусилителя рулевого управления; 3 - колодка жгута проводов системы зажигания к генератору
Отвернуть гайку 1, рисунок 4-1, крепления провода к клемме В+ генератора и отсоединить колодку 3, рисунок 21-3, жгута проводов системы зажигания от генератора 1.
Отсоединить колодку 2 жгута проводов системы зажигания от датчика давления в системе гидроусилителя рулевого управления.
Отсоединить колодку жгута проводов системы зажигания от регулятора холостого хода 2, рисунок 21-4.
Отсоединить колодки жгута проводов системы зажигания от форсунок 3.

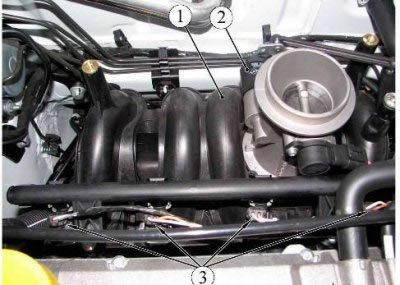

Рисунок 21-4 - Впускной коллектор: 1 - впускной коллектор; 2 - регулятор холостого хода; 3 - форсунки
Отсоединить колодку 1, рисунок 21-5, жгута проводов системы зажигания от датчика положения дроссельной заслонки.
Отсоединить колодку 2 жгута проводов системы зажигания от датчика температуры впускного воздуха.
Отсоединить колодку 3 жгута проводов системы зажигания от датчика давления воздуха во впускном коллекторе.

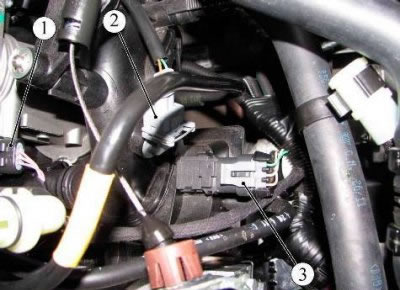

Рисунок 21-5 - Датчик положения дроссельной заслонки: 1 - колодка жгута проводов системы зажигания к колодке датчика положения дроссельной заслонки; 2 - колодка жгута проводов системы зажигания к датчику температуры впускного воздуха; 3 - колодка жгута проводов системы зажигания к датчику давления воздуха во впускном коллекторе
Отсоединить колодку 1, рисунок 21-6, жгута проводов системы зажигания от катушки зажигания 3.

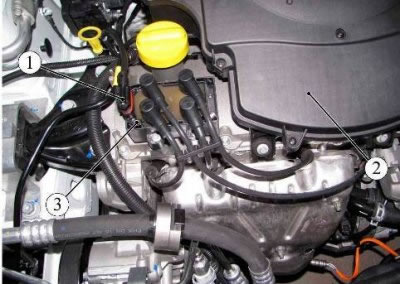

Рисунок 21-6 - Катушка зажигания: 1 - колодка жгута проводов системы зажигания к катушке зажигания; 2 - воздушный фильтр; 3 - катушка зажигания
Отсоединить колодку датчика 1, рисунок 21-7, кислорода управляющего, стоящего на выпускном коллекторе, от жгута проводов системы зажигания.

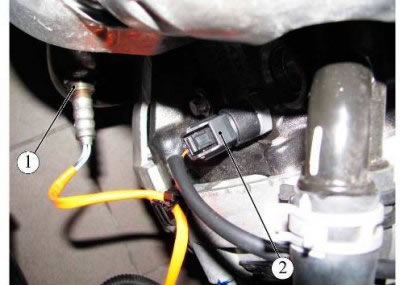

Рисунок 21-7 - Датчик давления масла: 1 - датчик кислорода управляющий; 2 - колодка жгута проводов системы зажигания к датчику давления масла
Отсоединить колодку 2 жгута проводов системы зажигания от датчика давления масла.
Отсоединить колодку 1, рисунок 21-8, жгута проводов системы зажигания от добавочного резистора.

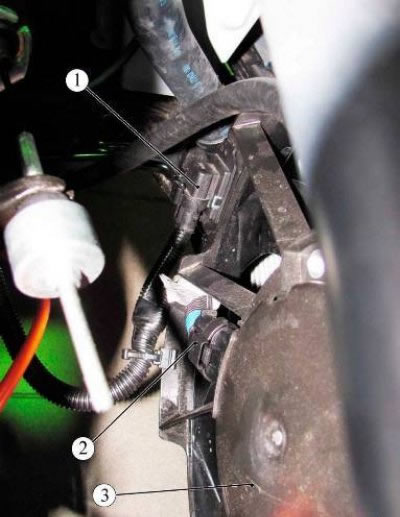

Рисунок 21-8 - Электровентилятор системы охлаждения двигателя: 1 - колодка жгута проводов системы зажигания к добавочному резистору; 2 - колодка жгута проводов системы зажигания к электровентилятору; 3 - электровентилятор
Отсоединить колодку 2 жгута проводов системы зажигания от электровентилятора системы охлаждения двигателя.
Снять передний бампер.
Поднять автомобиль на высоту, удобную для работы.
Снять защиту картера двигателя.
Отсоединить колодку 1, рисунок 21-9, жгута проводов системы зажигания от датчика кислорода диагностического.

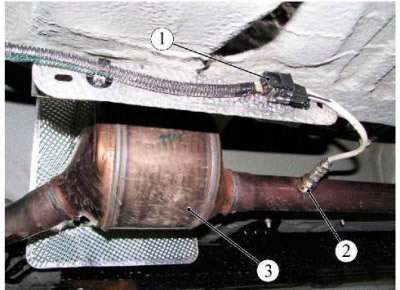

Рисунок 21-9 - Датчик кислорода диагностический: 1 - колодка жгута проводов системы зажигания к датчику кислорода диагностическому; 2 - датчик кислорода диагностический; 3 - каталитический нейтрализатор
Отсоединить колодку 2, рисунок 21-10, жгута проводов системы зажигания от датчика давления хладагента 3.

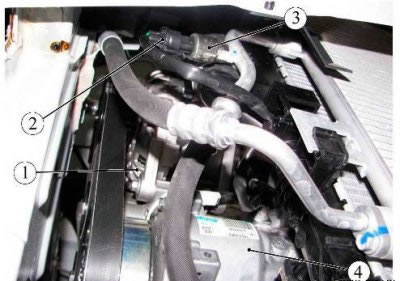

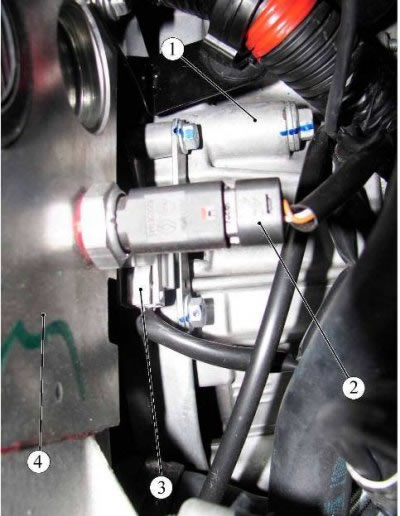

Рисунок 21-10 - Датчик давления хладагента: 1 - генератор; 2 - колодка жгута проводов системы зажигания; 3 - датчик давления хладагента; 4 - компрессор
Отсоединить колодку 2, рисунок 21-11, жгута проводов системы зажигания от колодки 1 муфты компрессора 3.

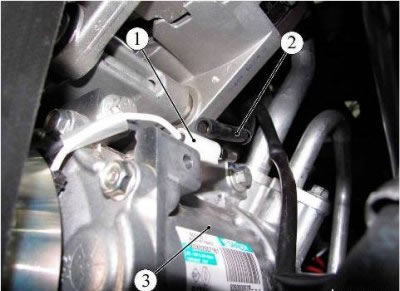

Рисунок 21-11 - Компрессор климатической установки: 1 - колодка муфты компрессора; 2 - колодка жгута проводов системы зажигания; 3 - компрессор
Отвернуть болт 2, рисунок 21-12, крепления клеммы 3 провода "массы" жгута проводов системы зажигания и отсоединить клемму (ключ гаечный "на 13").

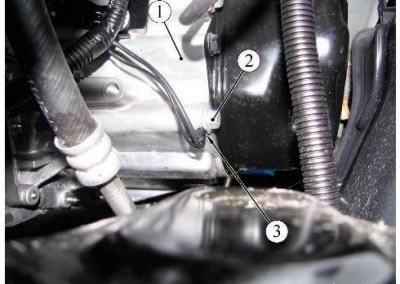

Рисунок 21-12 - Провод "массы" жгута проводов системы зажигания: 1 - коробка переключения передач; 2 - болт крепления; 3 - клемма провода "массы" жгута проводов системы зажигания
Отсоединить колодку 1, рисунок 21-13, жгута проводов системы зажигания от датчика скорости автомобиля.

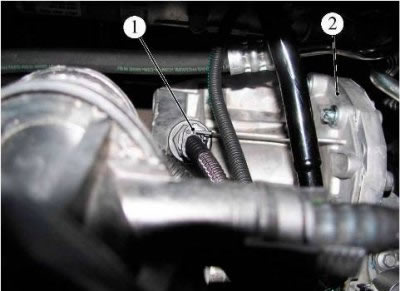

Рисунок 21-13 - Датчик скорости автомобиля: 1 - колодка жгута проводов системы зажигания к датчику скорости автомобиля; 2 - коробка переключения передач
Отсоединить колодку 2, рисунок 21-14, жгута проводов системы зажигания от датчика детонации.

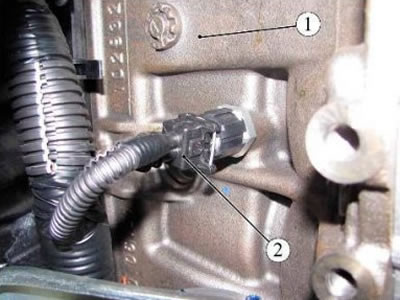

Рисунок 21-14 - Датчик детонации: 1 - блок цилиндров; 2 - колодка жгута проводов системы зажигания к датчику детонации
Отсоединить колодку жгута проводов системы зажигания от датчика 1, рисунок 21-15, включения задней скорости.

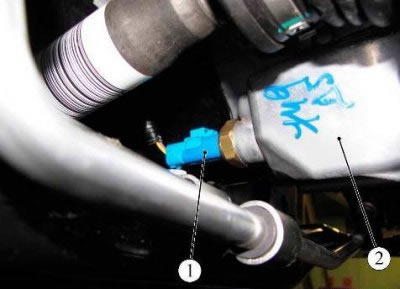

Рисунок 21-15 - Датчик включения задней скорости: 1 - датчик включения задней скорости; 2 - коробка переключения передач
Отсоединить колодку 2, рисунок 21-16, жгута проводов системы зажигания от датчика температуры охлаждающей жидкости.
Рисунок 21-16 - Датчик положения и частоты вращения коленчатого вала двигателя: 1 - коробка переключения передач; 2 - колодка жгута проводов системы зажигания к датчику температуры охлаждающей жидкости; 3 - колодка жгута проводов системы зажигания к датчику положения и частоты вращения коленчатого вала двигателя; 4 - двигатель
Отсоединить колодку 3 жгута проводов системы зажигания от датчика положения и частоты вращения коленчатого вала двигателя.
Отсоединить жгут проводов системы зажигания от стартера.
Опустить автомобиль.
Снять жгут проводов системы зажигания.
Установка
Установку жгута проводов системы зажигания выполнять в порядке обратном снятию.
При этом момент затяжки болта крепления клеммы провода "массы" на коробке передач 21 Н·м (2,1 кгс·м) (головка сменная 13, вороток, ключ моментный).
