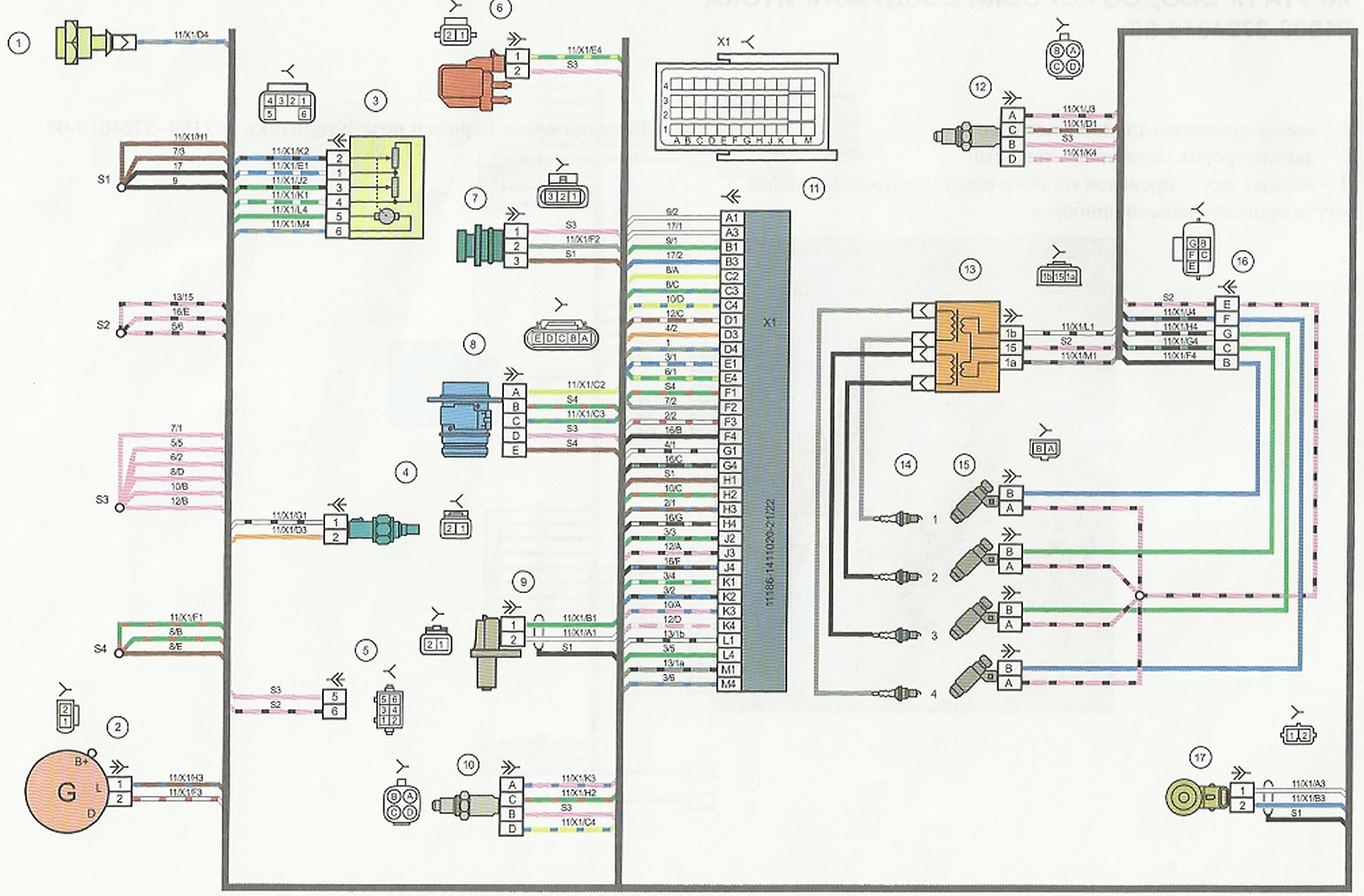

1 - датчик контрольной лампы давления масла; 2 - генератор; 3 - дроссельный патрубок с электроприводом; 4 - датчик температуры охлаждающей жидкости; 5 - колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 - электромагнитный клапан продувки адсорбера; 7 -датчик скорости; 8 - датчик массового расхода воздуха; 9 - датчик положения коленчатого вала; 10 - датчик концентрации кислорода; 11 - контроллер; 12 - датчик концентрации кислорода диагностический; 13 - катушки зажигания; 14 - свечи зажигания; 15 - форсунки; 16 - колодки жгута проводов системы зажигания и жгута проводов форсунок; 17 - датчик детонации.
