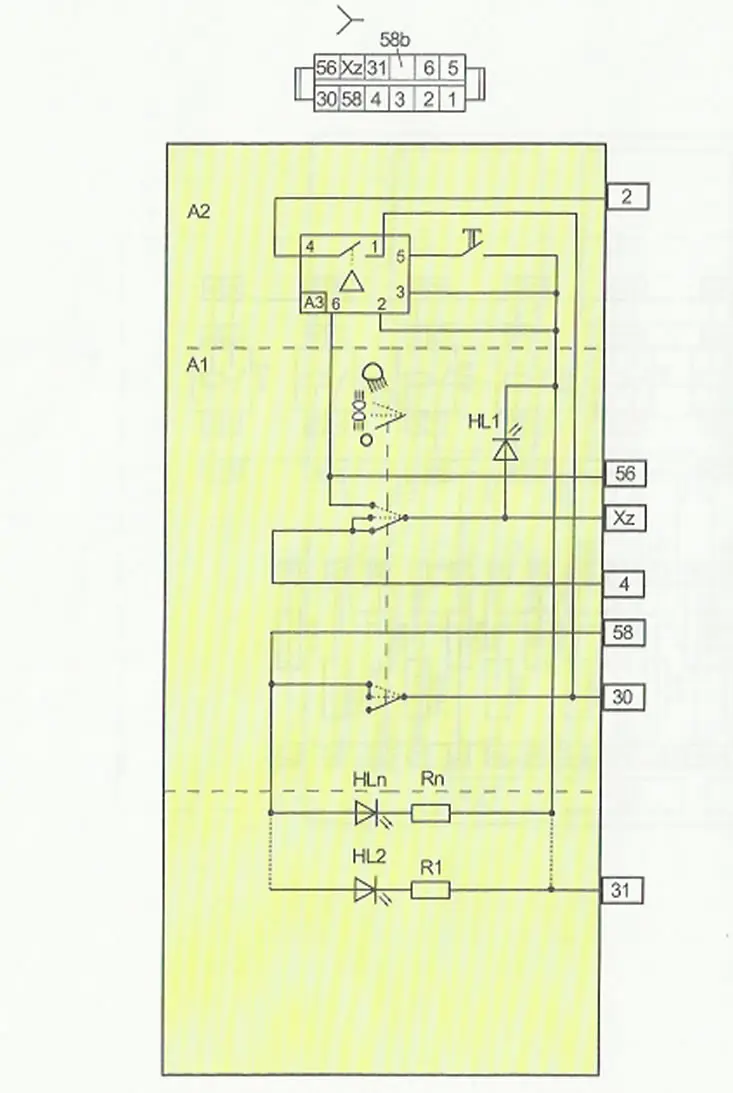

1 - Условные обозначения и указатель - белого цвета с подсветкой "на просвет" светло-зеленого цвета. 2 - Положение клавиши нефиксированное. 3 - Условные обозначения на электрической схеме: А1 - переключатель наружного освещения; А2 - выключатель задних противотуманных фонарей; АЗ - устройство управления задними противотуманными огнями; HL1 - светодиод подсветки указателя; HL2 ... HLn - светодиоды подсветки условных обозначений (символов).
| Контакт | Назначение |
| 2 | К задним противотуманным огням |
| 4 | К дневным ходовым огням |
| 30 | +12 В (от клеммы 30 генератора) |
| 31 | Корпус |
| 56 | К лампам ближнего света |
| 58 | К габаритным огням и источникам подсветки |
| Xz | +12 В (от клеммы 15 выключателя зажигания) |
