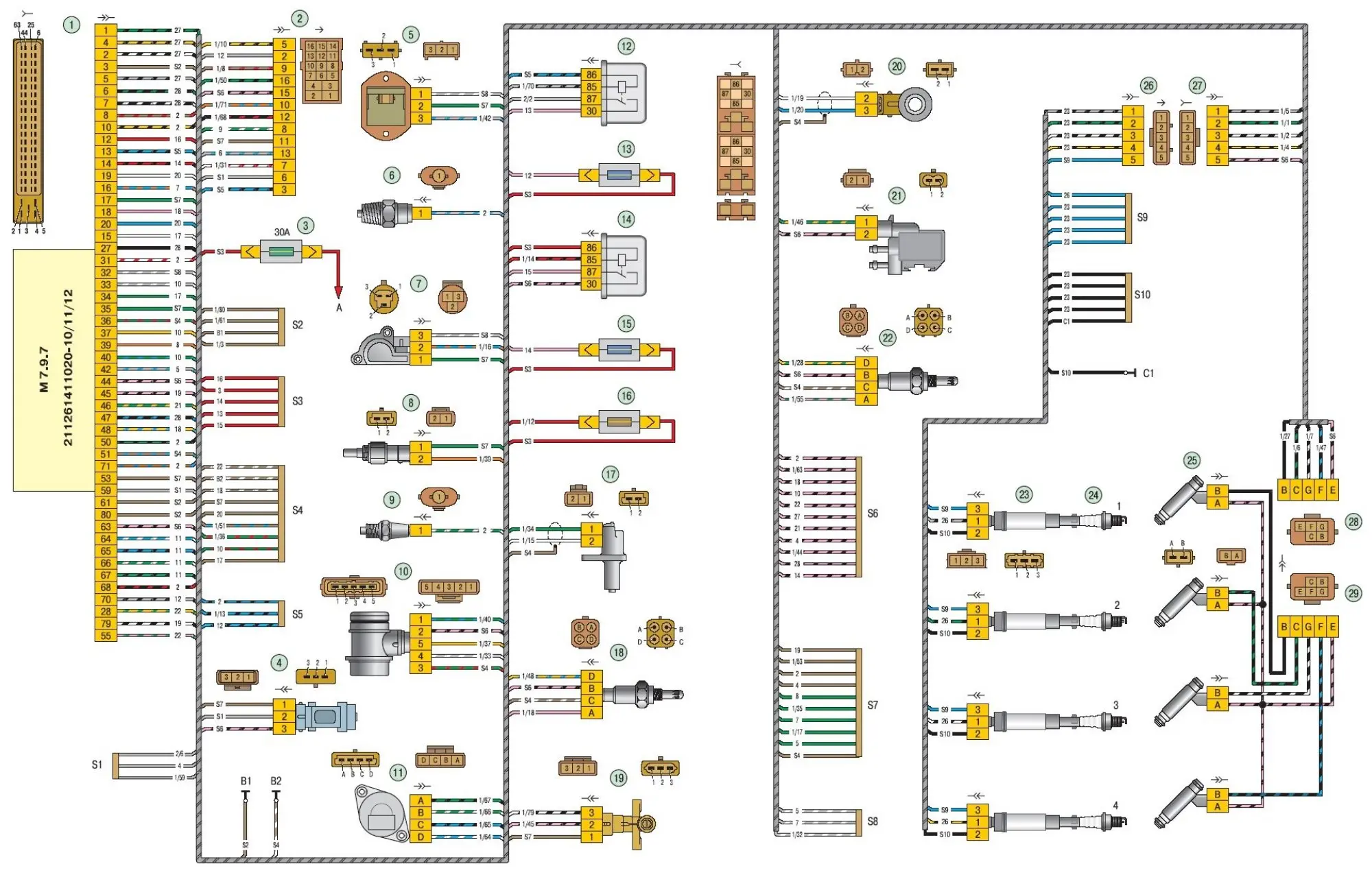

Схема 3. Соединения жгута электронной системы управления двигателем (ЭСУД)
Открыть большую картинку в новой вкладке »
1 - ЭБУ; 2 - колодка жгута ЭСУД к жгуту панели приборов; 3 - основной блок предохранителей; 4 - датчик скорости; 5 - датчик неровной дороги; 6 - датчик сигнальной лампы аварийного падения давления масла; 7 - датчик положения дроссельной заслонки; 8 - датчик температуры охлаждающей жидкости; 9 - датчик указателя температуры охлаждающей жидкости; 10 - датчик массового расхода воздуха; 11 - регулятор холостого хода; 12 - реле электробензонасоса; 13 - предохранитель цепи питания электробензонасоса (15 A); 14 - реле зажигания; 15 - предохранитель реле зажигания (15 A); 16 - предохранитель цепи питания ЭБУ (7,5 A); 17 - датчик положения коленчатого вала; 18 - управляющий датчик концентрации кислорода; 19 - датчик фаз; 20 - датчик детонации; 21 - электромагнитный клапан продувки адсорбера; 22 - диагностический датчик концентрации кислорода; 23 - катушки зажигания; 24 - свечи зажигания; 25 - форсунки; 26 - колодка жгута проводов катушек зажигания к жгуту ЭСУД; 27 - колодка жгута ЭСУД к жгуту проводов катушек зажигания; 28 - колодка жгута ЭСУД к жгуту форсунок; 29 - колодка жгута форсунок к жгуту ЭСУД; А - к клемме аккумуляторной батареи; В1, В2 - точки заземления жгута системы зажигания; C1 - точка заземления жгута проводов катушек зажигания
