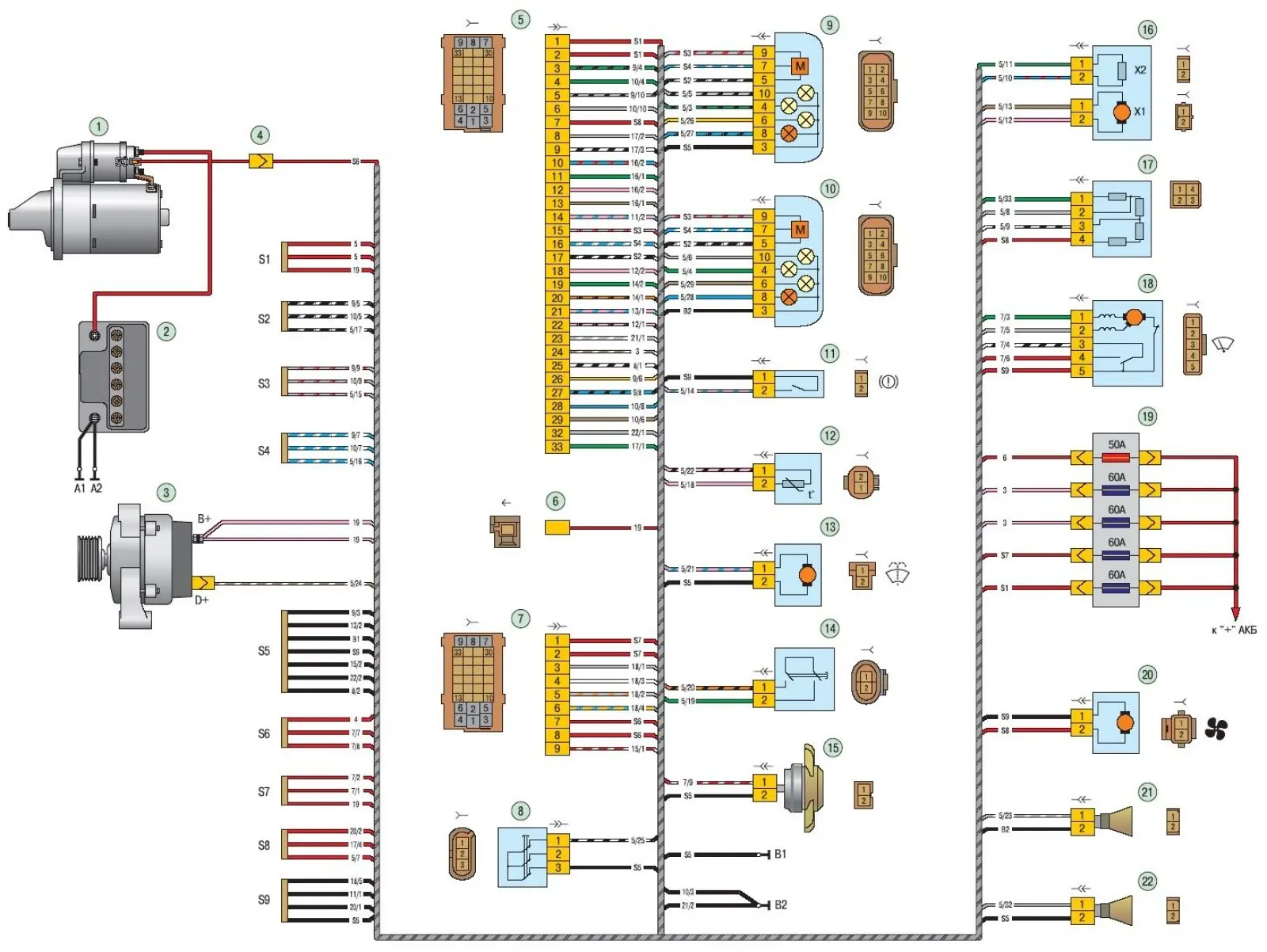

Схема 2. Соединения переднего жгута проводов автомобиля
Открыть большую картинку в новой вкладке »
1 - стартер; 2 - аккумуляторная батарея; 3 - генератор; 4 - колодки жгута аккумуляторной батареи, стартера и жгута переднего; 5, 6, 7 - колодки жгута переднего к жгуту панели приборов; 8 - выключатель подкапотной лампы; 9 - левая фара; 10 - правая фара; 11 - датчик уровня тормозной жидкости; 12 - датчик температуры воздуха; 13 - электродвигатель омывателей; 14 - выключатель лампы света заднего хода; 15 - электровентилятор двигателя; 16 - моторедуктор заслонки отопителя; 17 - добавочный резистор; 18 - электродвигатель стеклоочистителя; 19 - основной блок предохранителей; 20 - электродвигатель отопителя; 21 - тревожный сигнал; 22 - звуковой сигнал; А1, А2, В1, В2 - точки заземления жгута переднего
