Гранта 1 (2011-2023, ВАЗ-2190)

Схема системы управления двигателем

  • Главная
  • Granta
  • Гранта 1
  • Силовой агрегат
  • Система управления
0

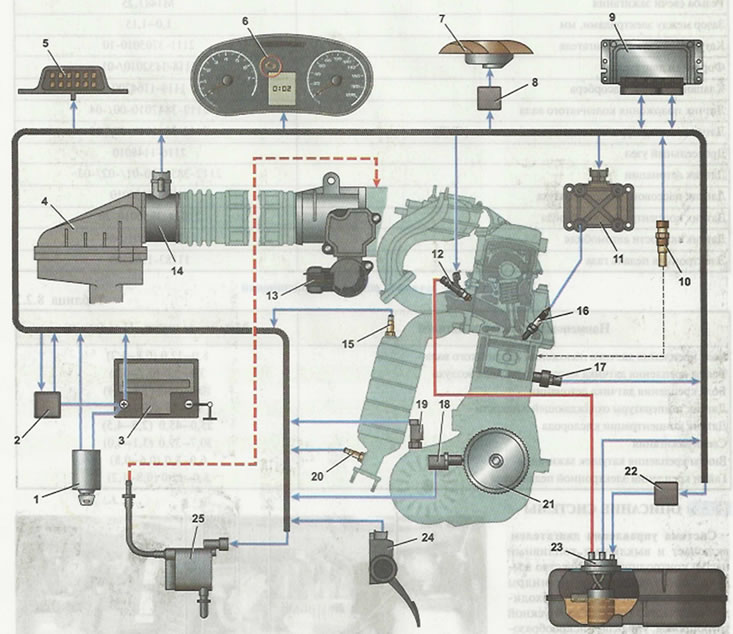

Система управления двигателем: 1 - выключатель зажигания; 2 - главное реке; 3 - аккумуляторная батарея; 4 - воздушный фильтр; 5 - диагностический разъем; 6 - щиток приборов; 7 - электровентилятор системы охлаждения; 8 - реле включения электровентилятора; 9 - электронный блок управления; 10 - датчик температуры охлаждающей жидкости; 11 - катушка зажигания; 12 - топливная форсунка; 13 - дроссельный узел; 14 - датчик массового расхода воздуха; 15 - датчик концентрации кислорода (управляющий); 16 - свеча зажигания; 17 - датчик детонации; 18 - датчик положения коленчатого вола; 19 - датчик скорости автомобиля; 20 - датчик концентрации кислорода (диагностический); 21 - шкив коленчатого вола; 22 - реле включения топливного насоса; 23 - топливный модуль; 24 - электронная педаль газа; 25 - клапан продувки адсорбера.


Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Поделитесь с друзьями:

Лада Гранта 1: Система управления
Следующая ▶


Справочные данные о системе управления двигателем
Описание системы управления двигателем
Меры безопасности при обслуживании и ремонте системы управления двигателем
Проверка технического состояния системы управления двигателем
Высоковольтные провода — проверка и замена
Свечи зажигания — замена
Катушка зажигания — проверка и замена
Электронная педаль газа — проверка и замена
Дроссельный узел — снятие, проверка, очистка и установка
Клапан продувки адсорбера — проверка и замена
