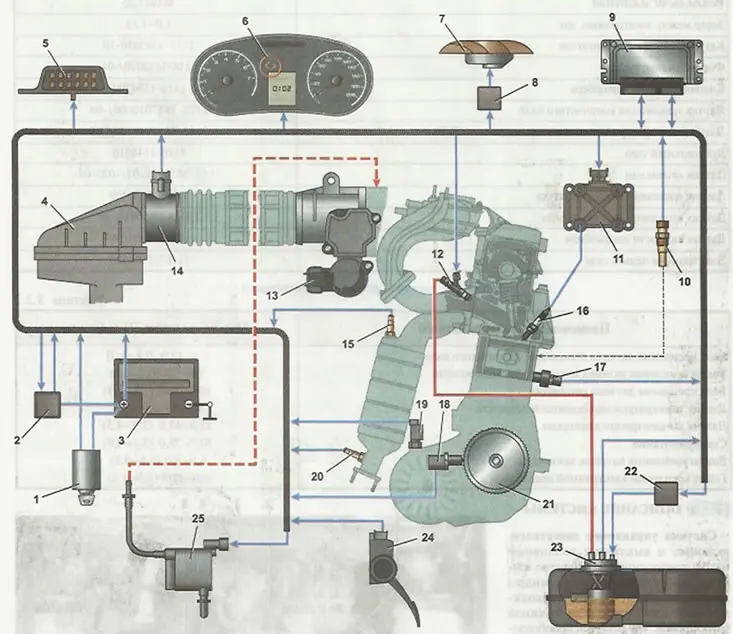

Система керування двигуном: 1 - вимикач запалювання; 2 - головне річці; 3 - акумуляторна батарея; 4 - повітряний фільтр; 5 - діагностичний роз'єм; 6 - щиток приладів; 7 – електровентилятор системи охолодження; 8 - реле включення електровентилятора; 9 – електронний блок управління; 10 - датчик температури охолоджувальної рідини; 11 - котушка запалювання; 12 - паливна форсунка; 13 - дросельний вузол; 14 - датчик масової витрати повітря; 15 - датчик концентрації кисню (керуючий); 16 - свічка запалювання; 17 - датчик детонації; 18 - датчик положення колінчастого вола; 19 - датчик швидкості автомобіля; 20 - датчик концентрації кисню (діагностичний); 21 - шків колінчастого вола; 22 - реле включення паливного насоса; 23 - паливний модуль; 24 - електронна педаль газу; 25 - клапан продування адсорбера.
