Схема электрических соединений жгута проводов фонарей освещения номерного знака
Главная
Granta
Гранта 1
Электрооборудование
Электрические схемы
0

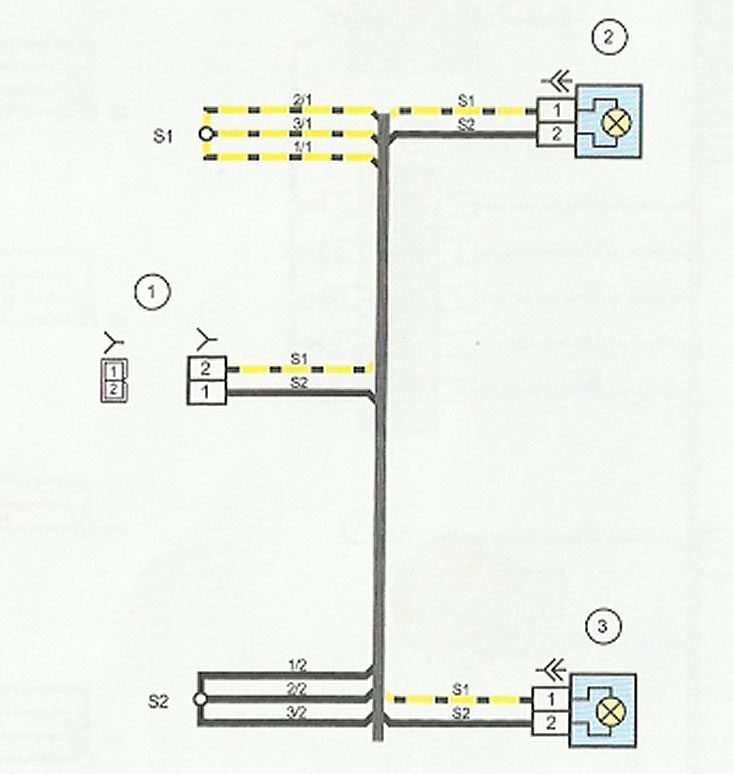

Схема электрических соединений жгута проводов фонарей освещения номерного знака 21900-3724214-00:
1 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего; 2 - фонарь освещения номерного знака; 3 - фонарь освещения номерного знака.
