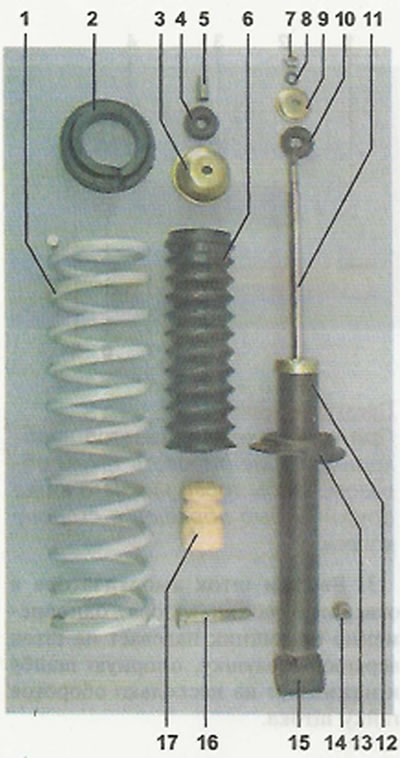

Пружина и детали амортизатора задней подвески: 1 - пружина; 2 - резиновая прокладка; 3 - крышка кожуха; 4, 10 - подушка штока амортизатора; 5 - распорная втулка; 6 - кожух амортизатора; 7 - гайка штока; 8 - пружинная шайба; 9 - опорная шайба; 11 - шток амортизатора; 12 - корпус амортизатора; 13 - нижняя опорная чашка пружины; 14 гайка болта нижнею крепления амортизатора; 15 - проушина; 16 - болт нижнего крепления амортизатора; 17 - буфер хода сжатия.
Задняя подвеска автомобиля полунезависимая, выполнена на «упругой» балке с продольными рычагами, цилиндрическими пружинами и телескопическими амортизаторами двустороннего действия.
Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U-образного сечения. Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую — на кручение. Соединитель позволяет рычагам перемещаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы переменного сечения, — это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, шита заднего тормозного механизма и оси ступицы колеса. Спереди рычат балки закреплены болтами в съемных кронштейнах лонжеронов кузова. Подвижность рычагов обеспечивается рсзинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.
Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушки штока и резиномсталличсская втулка, запрессованная в проушину. Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги. При «пробоях» подвески ход штока амортизатора ограничивается буфером хода сжатия, выполненным из эластичной пластмассы.
Пружина подвески своим нижним витком опирается на опорную чашку (стальную штампованную пластину, приваренную к корпусу амортизатора), а верхним — упирается в кузов через резиновую прокладку.
На фланце рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами). Ступицу с запрессованным в нес двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку путем его замятия в проточку оси. Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.
