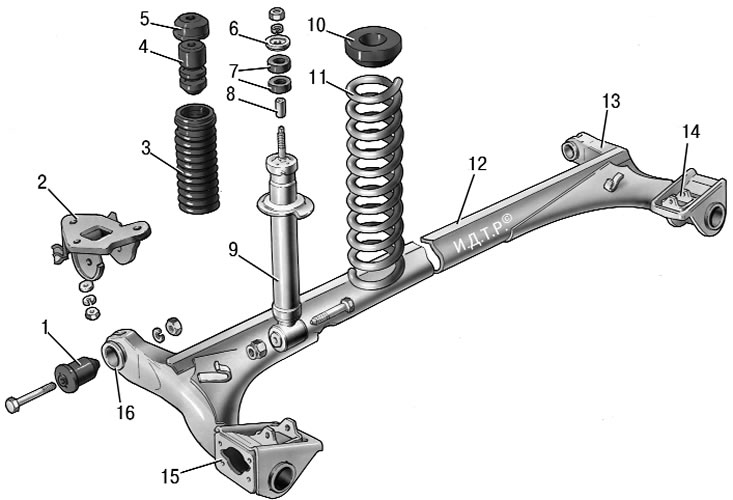

Рис. 7.3. Детали задней подвески: 1 – резинометаллический шарнир; 2 – кронштейн крепления рычага подвески; 3 – кожух амортизатора; 4 – буфер хода сжатия; 5 – крышка кожуха; 6 – опорная шайба; 7 – подушки амортизатора; 8 – распорная втулка; 9 – амортизатор; 10 – изоляционная прокладка; 11 – пружина задней подвески; 12 – соединитель рычагов; 13 – рычаг балки задней подвески; 14 – кронштейн крепления амортизатора; 15 – фланец; 16 – втулка рычага
Балка задней подвески состоит из двух продольных рычагов 13 (рис. 7.3) и соединителя 12, которые сварены между собой через усилители.
В задней части к рычагам подвески приварены кронштейны 14 с проушинами для крепления амортизаторов и фланцы 15, к которым крепятся болтами оси задних колес вместе со щитами тормозных механизмов колес. Впереди к рычагам подвески приварены втулки 16, в которые запрессованы резинометаллические шарниры 1. Через шарниры проходят болты, соединяющие рычаги подвески со штампосварными кронштейнами 2, которые крепятся к лонжеронам кузова приварными болтами.
Пружины 11 подвески опираются одним концом на чашку амортизатора 9, другим концом через резиновую изоляционную прокладку 10 в опору, приваренную к внутренней арке кузова.

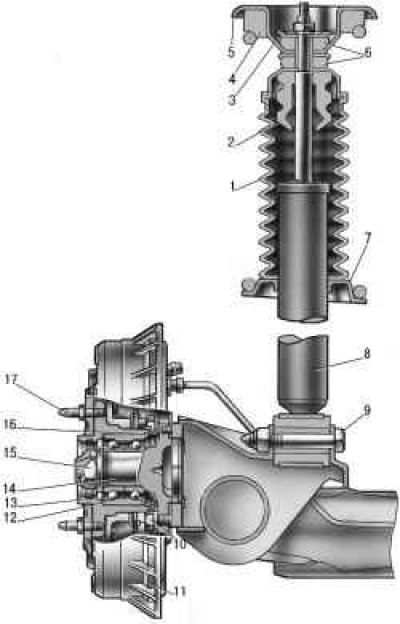

Рис. 7.4. Крепление амортизатора: 1 – защитный кожух; 2 – буфер хода сжатия; 3 – опорная шайба; 4 – изоляционная прокладка пружины; 5 – верхняя опорная чашка пружины подвески; 6 – подушки крепления штока амортизатора; 7 – нижняя опорная чашка пружины; 8 – амортизатор; 9 – болт крепления амортизатора; 10 – болт крепления оси ступицы колеса; 11 – тормозной барабан; 12 – подшипник ступицы; 13 – ступица колеса; 14 – ось; 15 – гайка; 16 – стопорное кольцо; 17 – установочный штифт
Амортизатор задней подвески гидравлический, телескопический, двустороннего действия. Он прикреплен болтом 9 (рис. 7.4) к кронштейну продольного рычага подвески. Шток прикреплен к верхней опоре 5 пружины подвески через резиновые подушки 6 и опорную шайбу 3.

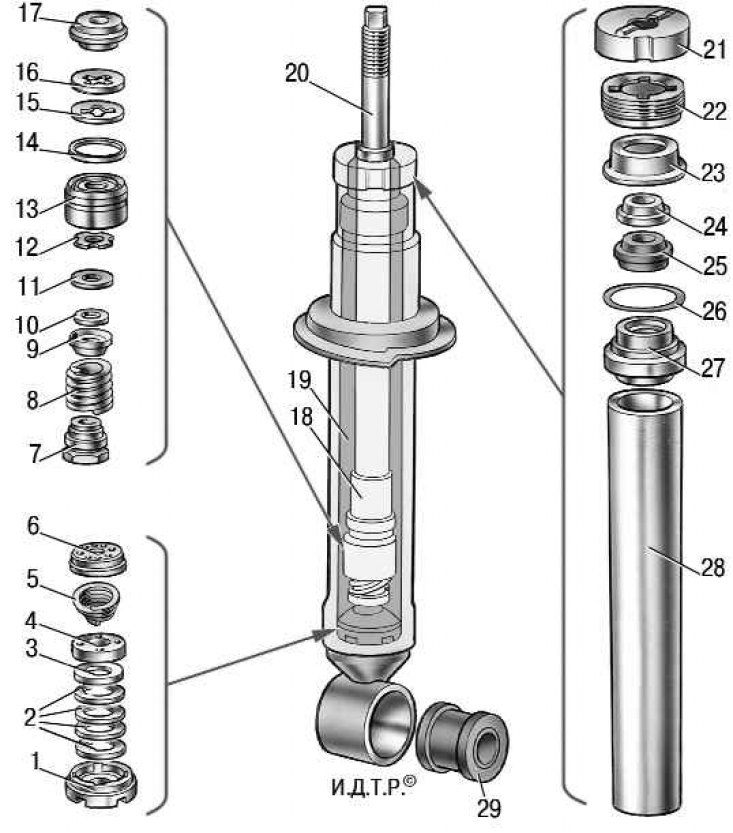

Рис. 7.5. Детали амортизатора задней подвески: 1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина впускного клапана; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – шайба; 11 – диск клапана отдачи; 12 – дроссельный диск клапана отдачи; 13 – поршень; 14 – кольцо поршня; 15 – тарелка перепускного клапана; 16 – пружина перепускного клапана; 17 – ограничительная тарелка; 18 – дистанционная втулка; 19 – резервуар; 20 – шток; 21 – опора буфера сжатия; 22 – гайка; 23 – обойма сальника; 24 – защитное кольцо штока; 25 – сальник; 26 – уплотнительное кольцо резервуара; 27 – направляющая втулка штока; 28 – цилиндр; 29 – резинометаллический шарнир
Детали амортизатора показаны на рис. 7.5.
В ступице 13 (см. рис. 7.4) установлен двухрядный радиально-упорный подшипник 12, подобный подшипнику ступицы переднего колеса, но меньшего размера. В отличие от ступицы переднего колеса, на которую внутреннее кольцо подшипника установлено с гарантированным натягом, на ступице заднего колеса подшипник 12 на оси 14 имеет переходную посадку.
