Перемикач електрокоректора світла фар (XRAY 1)

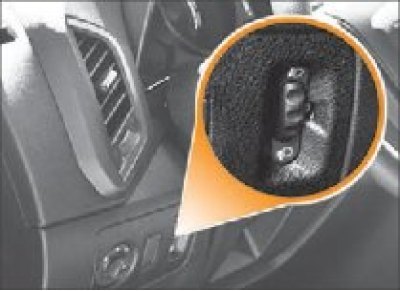

Перед початком експлуатації автомобіля з увімкненим ближнім світлом переконайтеся в правильності положення коліщатка перемикача електрокоректора кута нахилу світла фар (Малюнок 3.15) в залежності від стану навантаження автомобіля:

• 0 – водій або водій + передній пасажир;
• 1 - водій + 4 пасажири або водій + вантаж у багажному відділенні 100 кг;
• 2 – водій + 4 пасажири + вантаж у багажному відділенні 50 кг.

При необхідності відкоригуйте нахил світлового пучка ближнього світла фар поворотом коліщатка перемикача до суміщення однієї з міток (цифри) на шкалі, що відповідає стану навантаження автомобіля, з міткою на корпусі. При встановленні коліщатка перемикача в положення за межами міток, що рекомендуються (цифр) на шкалі можливий прояв наступних негативних ефектів:

• асинхронність нахилу пучка ближнього світла правої та лівої блок-фар (що не є дефектом);
• недостатня дальність висвітлення дорожнього полотна.
