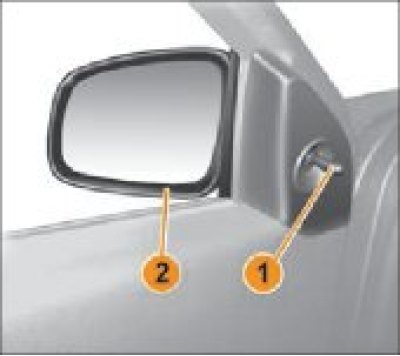

Малюнок 3.12. регулювання зовнішніх дзеркал заднього виду з механічним приводом 1 – Ручка. 2 – Дзеркало заднього виду.
Для зменшення відволікання водія та покращення зручності користування мультимедійною системою на рульовому колесі розташовуються додаткові, дистанційні органи управління мультимедійним обладнанням (Малюнок 3.11).
Сферичні зовнішні дзеркала заднього виду збільшують поле огляду, причому відбиті предмети видаються далі, ніж вони перебувають насправді.
З цієї причини дзеркала можуть бути обмежено використані для оцінки відстані до об'єктів, що знаходяться позаду. Дзеркала заднього виду 2 з механічним приводом (Малюнок 3.12) регулюються поворотом ручки 1 у відповідний бік.

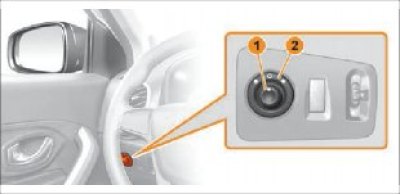

Малюнок 3.13. регулювання дзеркал заднього виду з електроприводом (у варіантному виконанні). 1. – Рукоятка перемикача. 2. – Корпус перемикача.
У варіантному виконанні регулювання дзеркал заднього виду здійснюється за допомогою електроприводу.
Для активації приводу лівого (правого) дзеркала поверніть ручку 1 (Малюнок 3.13) вліво (вправо), поєднавши мітку на рукоятці з лівою (правою) міткою на корпусі 2 перемикача. Регулювання дзеркала здійснюється переміщенням рукоятки 1 у відповідний бік.
Центральна мітка на корпусі – нейтральне становище.
Увага! У зимових умовах можливе замерзання потрапила всередину корпусу зовнішніх дзеркал води, що може призвести до підвищених зусиль або обмежень регулювання положення дзеркал. не застосовуйте надмірні зусилля або додатковий інструмент для зміни положення дзеркал, це призведе до пошкодження дзеркал та механізмів регулювання. дочекайтеся розморожування механізмів (використовуйте, наприклад, обігрів дзеркал, миття автомобіля в теплому приміщенні тощо.) і відрегулюйте дзеркала в потрібне вам положення. Продуйте дзеркала від залишків води стисненим повітрям. При очищенні зовнішніх дзеркал від снігу намагайтеся, щоб сніг не потрапляв усередину корпусів дзеркал.
Підігрів та складання дзеркал
При двигуні обігрів зовнішніх дзеркал (у варіантному виконанні) забезпечується одночасно з обігрівом заднього скла при включенні відповідного вмикача.
При необхідності (під час стоянки) зовнішні дзеркала можуть бути складені.
Для цього слід притиснути корпус дзеркала до кузова автомобіля вручну. Щоб повернути дзеркало в робоче положення, потрібно трохи натиснути на його корпус у зворотному напрямку.
