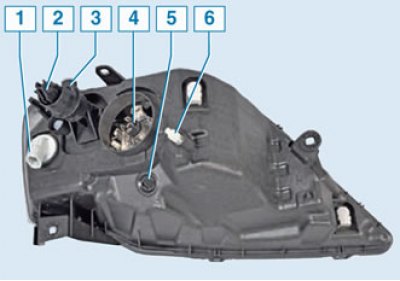

Розташування ламп у блок-фарі: 1 – лампа покажчика повороту; 2 – механізм регулювання світла фар; 3 – гвинт регулювання світла фари по вертикалі; 4 – лампа головного світла (ближній, далекий); 5 – лампа габаритного світла; 6 – ручка регулювання світла фари по горизонталі
Відкрийте капот і від'єднайте мінус акумулятора.
Заміна лампи головного (ближнього та далекого) світла
Лампа головного світла H4 – галогенна, двониткова.
Примітка. У блок-фарах встановлені галогенові лампи головного світла. У їх балони доданий буферний газ - пари галогенів (брому чи йоду), що збільшує ресурс лампи до 2000-4000 год та дозволяє підвищити температуру спіралі. У цьому робоча температура спіралі становить приблизно 3000°К. У звичайній лампі електричний струм, проходячи через вольфрамову спіраль, нагріває її до високої температури. Нагріваючись, спіраль починає світитись. Однак через високу робочу температуру атоми вольфраму постійно випаровуються з поверхні спіралі і осаджуються (конденсуються) на менш гарячих поверхнях колби, обмежуючи термін служби лампи та викликаючи її потемніння. У галогеновій лампі навколишній спіраль йод (спільно з залишковим киснем) вступає в хімічну сполуку з атомами вольфраму, що випарувалися, перешкоджаючи осадженню останніх на колбі. Цей процес оборотний: за високої температури поблизу спіралі з'єднання розпадається на складові речовини. Атоми вольфраму вивільняються або на самій спіралі або поблизу неї. В результаті атоми вольфраму повертаються на спіраль, що дозволяє підвищити робочу температуру лампи (для отримання більш яскравого світла) та продовжити термін її служби.

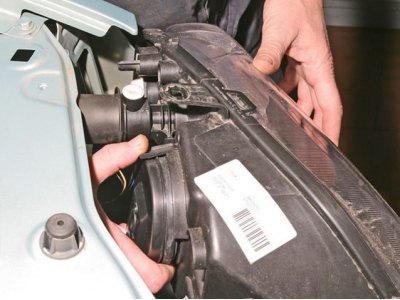

Поверніть пластикову кришку, відіжміть фіксатор та зніміть її (на фото фара для наочності висунута з порожнини у кузові).

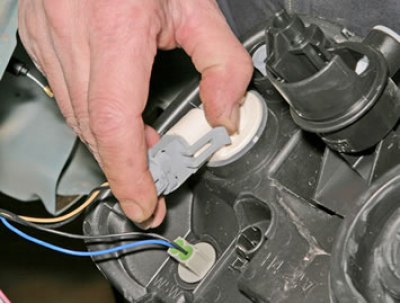

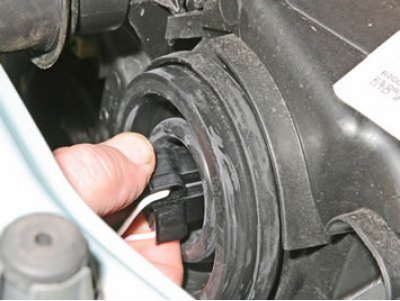

Віджавши фіксатор, зніміть колодку проводки з лампи.

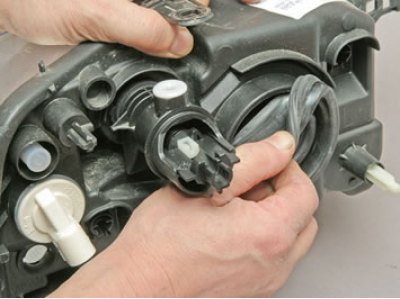

Підчепівши край гумового ущільнювального чохла, вийміть його з фари.

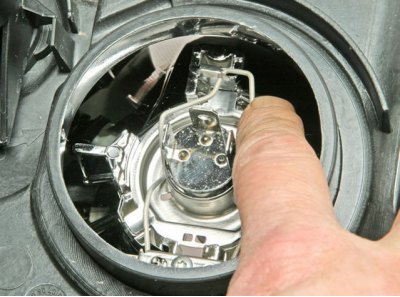

Натиснувши на пружинний фіксатор лампи, виведіть його із зачеплення із відбивачем.
Опустіть фіксатор.

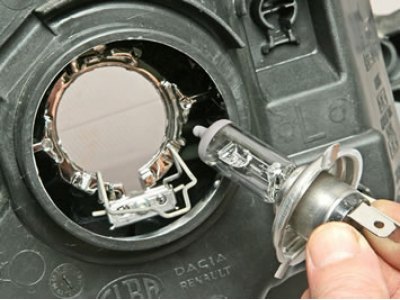

І вийміть лампу головного (ближнього та далекого) світла із корпусу фари.
Вставте нову лампу, закріпіть пружинним тримачем, встановіть гумовий ущільнювач, приєднайте до неї колодку проводки і встановіть на місце пластикову кришку.
Заміна лампи покажчика повороту
Лампа поворотника PY21W (помаранчевого кольору).
Замінити лампу покажчика повороту в передній фарі без зняття підкрилка або акумулятора може бути проблематичним через утруднений доступ. У деяких водіїв це виходить зробити, у деяких – ні. Якщо зробити заміну з прямим доступом не виходить - дійте в такий спосіб:
Піддомкратьте автомобіль, зніміть колесо, відкрутіть два шурупи кріплення підкрилка знизу до бампера і один шуруп в арці. Відігніть край підкрилка, заведіть його за гальмівний диск. Доступ відкритий.

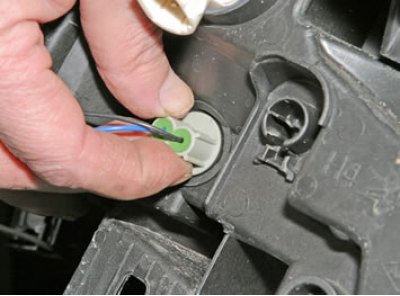

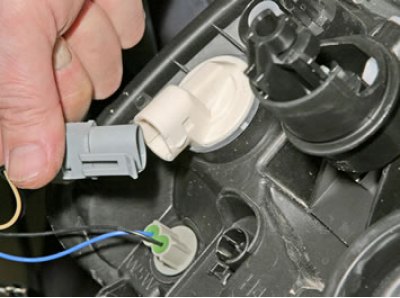

Відтисніть фіксатор гнізда.
І від'єднайте колодку проводки від патрона лампи.
Взявшись за патрон, поверніть його і вийміть із фари разом із лампою.

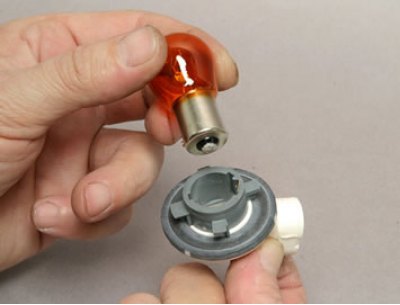

Натиснувши та повернувши лампу, дістаньте її з патрона.
Встановіть нову лампу у зворотному порядку.
Заміна лампи габаритного світла
Лампа габаритного світла – W5W.
Замінювати лампу габаритного світла у фарі прямим способом може виявитися проблематичним через утруднений доступ. У когось із водіїв це виходить зробити, у когось не виходить, у когось – лише з одного боку. Для легкої, хоч і більш тривалої за часом заміни, виконайте наступне:
Піддомкратьте автомобіль, зніміть колесо, відкрутіть два шурупи кріплення підкрилка знизу до бампера і один шуруп в арці. Відігніть край підкрилка і заведіть його за гальмівний диск. Доступ відкритий.
Для зручності можна від'єднати роз'єм лампи покажчика повороту (див. вище).
Поверніть патрон лампи (для правої фари — проти годинникової стрілки, а ліва - за годинниковою).

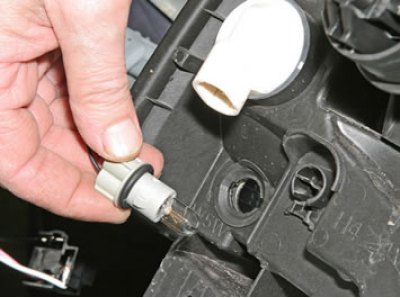

І вийміть його з корпусу фари.
Дістаньте з патрона лампу без цоколя і замініть новою.
