Зняття
Встановити автомобіль на робоче місце, загальмувати гальмом стоянки, вимкнути запалювання. Підняти капот, від'єднати клему дроту "маси" від акумуляторної батареї (ключ гайковий "на 10").
Зняти передній бампер.
Відвернути три болта 1, 3 і 4, малюнок 6-1, кріплення блок-фари до кузова автомобіля (головка змінна 10, подовжувач, комір).

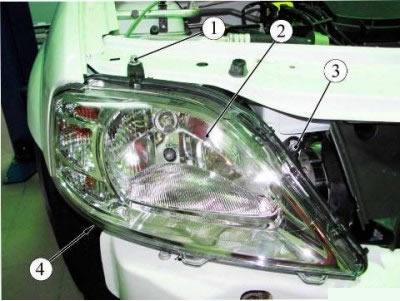

Малюнок 6-1 - Зняття блок-фари: 1, 3, 4 - болт кріплення фари; 2 - блок-фара

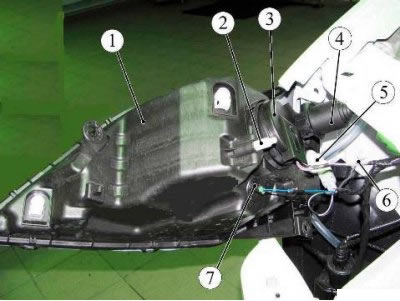

Малюнок 6-2 - Фара: 1 - блок-фара; 2 - гвинт регулювання оптичного елемента у горизонтальній площині; 3 - кришка патрона лампи далекого та ближнього світла; 4 - ущільнювальний чохол коректора світла фар; 5 - патрон лампи габаритного та денного ходового вогню; 6 - клема "маси" джгута переднього; 7 - колодка лампи покажчика повороту
Зняти кришку 3, малюнок 6-2, патрона лампи далекого та ближнього світла. Роз'єднати роз'єм ламп.
Зрушити ущільнювальний чохол 4 коректора світла фар по оболонці троса.
Вийняти виконавчий механізм коректора світла фар із корпусу блок-фари (див. сл. розділ).
Зняти патрон лампи габаритного вогню.
Зняти блок-фару.
Встановлення
Установку блок-фари виконувати у порядку зворотного зняття.
При цьому забезпечити рівномірність зазорів між блок-фарою і деталями кузова автомобіля, що сполучаються.
При необхідності заміни ламп блок-фари зняти захисний ковпак з боку моторного відсіку відповідної лампи, малюнок 6-2 та замінити лампу.
Увага! Не торкатися колби галогенної лампи пальцями. Жирові сліди, що залишилися, можуть призвести до перегріву включеної лампи і її вибуху. У разі торкання скла лампи протерти її не ворсистою тканиною. Заміну ламп виконувати в чистих рукавичках.
Встановити передній бампер.
Відрегулювати напрямок світла фар.
