Notatka. Sprawdź i wyreguluj reflektory, gdy pojazd jest wyposażony (z całkowicie napełnionym zbiornikiem, narzędziami i kołem zapasowym).
1. Sprawdź wstępnie i w razie potrzeby wyreguluj ciśnienie w oponach do normalnego poziomu. (zobacz tutaj).

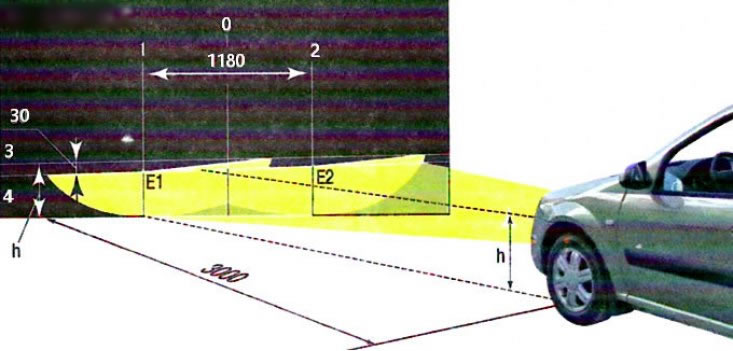

2. Ustaw samochód pod ścianą w odległości 3 m (np. w garażu). Umieść dodatkowy obciążnik o masie 75 kg na siedzeniu kierowcy, aby symulować wagę kierowcy. Zaznacz ekran na ścianie, jak pokazano na rysunku. Wzdłużna płaszczyzna symetrii samochodu powinna przebiegać wzdłuż linii 0 na ekranie. Poruszaj samochodem na boki, aby sprężyny zawieszenia ustawiły się samoczynnie.
3. Zmierz odległość od środka reflektorów do podłogi pojazdu. Będzie to odległość h na ekranie.
4. Ustawić regulator poziomu reflektorów (jeśli jest zainstalowany) na tablicy rozdzielczej w pozycji odpowiadającej obciążeniu pojazdu z jednym kierowcą. (zobacz tutaj).
5. Włącz światła mijania.
6. Zaleca się sprawdzenie kierunku padania plamki świetlnej dla każdego reflektora osobno. Na czas regulacji zakryj drugi reflektor nieprzezroczystym materiałem.
7. Jeżeli lokalizacja punktów świetlnych nie zgadza się z rysunkiem, otwórz maskę. Obracając śrubę regulacyjną (widok lewego reflektora od strony komory silnika) wyreguluj poziome położenie plamki świetlnej na ekranie...
8. ...i pionowo.

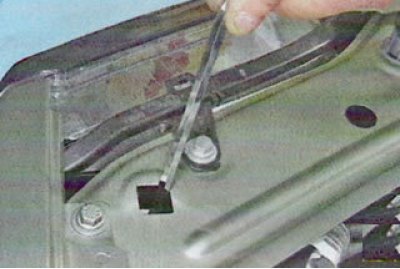

Aby obrócić śrubę regulacji pionowej, należy włożyć sześciokąt przez otwór w górnej poprzeczce ramy chłodnicy.

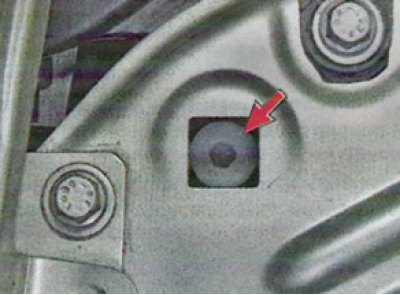

W tym miejscu znajduje się śruba do regulacji reflektorów w pionie.
9. Reflektory uważa się za wyregulowane, gdy górne granice lewych części plam świetlnych pokrywają się z linią 4, a linie pionowe 1 i 2 przechodzą przez punkty przecięcia E1 i E2 poziomych i nachylonych odcinków plam świetlnych.
10. W razie potrzeby w ten sam sposób wyreguluj drugi reflektor.
Regulacja świateł przeciwmgielnych

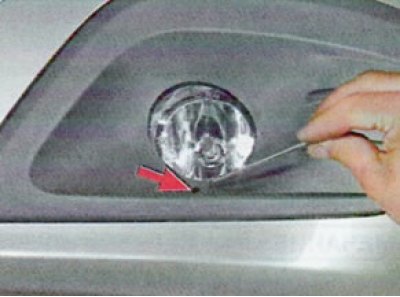

1. Wiązki światła świateł przeciwmgłowych można regulować jedynie na wysokość. Aby uzyskać dostęp do śrub regulacyjnych w obudowach świateł przeciwmgłowych, w osłonach świateł przeciwmgłowych znajdują się otwory. Obracając śruby regulacyjne za pomocą śrubokręta krzyżakowego, upewnij się, że górne granice punktów świetlnych znajdują się na linii 4 lub nieco poniżej niej.

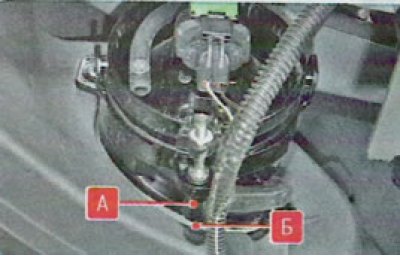

W tym miejscu znajduje się śruba regulacyjna A na obudowie lampy przeciwmgłowej oraz otwór B do regulacji w osłonie reflektora (widok po wymontowaniu wykładziny błotnika).
