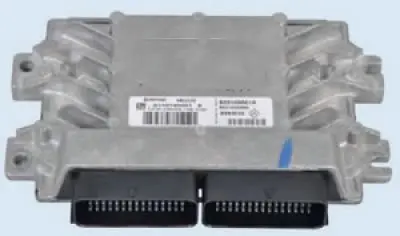

Napomena: Ne miješajte ovaj blok s UCH
Uklanjanje
Postavite vozilo u radni prostor, povucite ručnu kočnicu, isključite paljenje i odvojite priključak uzemljenja od akumulatora.
Otpustite vijak za montažu, odvojite nosač 1, slika 11-17, i pomaknite ga u stranu (zamjenska glava 10, produžetak, račva).

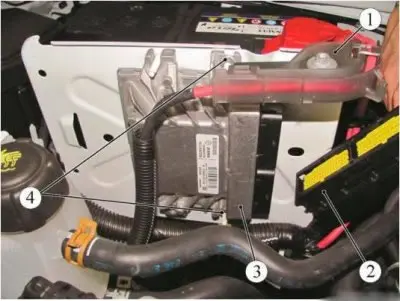

Slika 11-17 - Uklanjanje modula (ECU) MOTORA: 1 - zagrada; 2 - konektor kabelskog svežnja na ECU kontroleru; 3 - upravljački modul MOTORA (ECU); 4 - matice za montažu ECU kontrolera
Odspojite konektor 2 kabelskog svežnja od kontrolera 3 ECM-a.
Odvrnite matice 4 i uklonite ECU kontroler (zamjenska glava 10, produžetak, račva).
Izvor se nalazi na web stranici: www.ladaman.ru
Montaža
Ugradite kontroler 3, slika 11-17, ECM na vozilo, ugradite i zategnite matice 4. Moment zatezanja matica 8 N·m (0,8 kgf·m) (zamjenjiva glava 10, produžetak, račva, moment ključ).
Spojite konektor 2 kabelskog svežnja na ECM regulator.
Ugradite nosač 1, ugradite i zategnite vijak za montažu nosača (zamjenska glava 10, produžetak, račva).
Spojite terminal žice za uzemljenje na bateriju.
