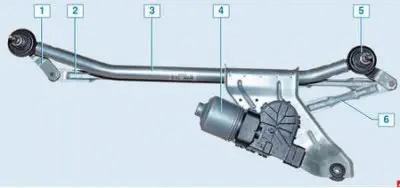

Čistač vjetrobranskog stakla: 1 – uzica s osovinom poluge četke; 2 - dugo povlačenje; 3 – zagrada; 4 – motor s prijenosnikom; 5 – jastuk za montažu brisača; 6 - kratko povlačenje
Uklanjanje poluga

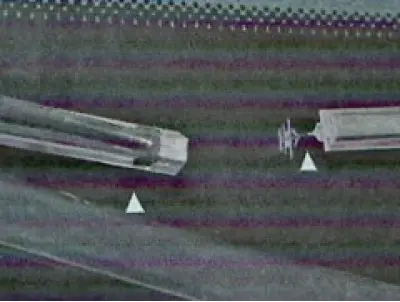

Napomena: Izvorni položaj vrhova metlica brisača označen je prozirnim trokutima na crnom maskirnom sloju oko perimetra stakla. To je potrebno kako bi se osiguralo da brisači rade u potrebnom području vjetrobranskog stakla nakon ugradnje.
Postavite vozilo na radni stalak, otvorite poklopac motora, postavite nosač i odvojite priključak za uzemljenje od akumulatora.
Podignite ukrasne kapice matica 2 koje pričvršćuju krakove 1 brisača vjetrobranskog stakla, odvrnite matice i uklonite krakove (ključ 13).

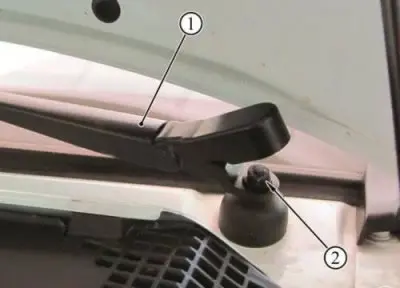

Slika 15-1 - Pričvršćivanje krakova brisača: 1 - krakovi brisača vjetrobranskog stakla; 2 - Matica za montažu ručice brisača vjetrobranskog stakla
Instalacija se vrši obrnutim redoslijedom prema postavljenim oznakama.
Uklanjanje trapezoidnog sklopa brisača vjetrobranskog stakla s motorom zupčanika
Uklonite brtvu 1 motornog prostora, slika 15-2. Uklonite pričvršćivače 2, desni 3 i lijevi 4 okvira vjetrobranskog stakla, uklonite rešetke za usis zraka (odvijač s ravnom glavom).

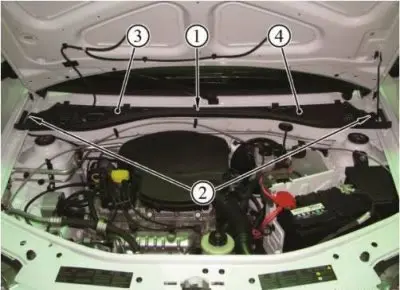

Slika 15-2 - Uklanjanje okvira vjetrobranskog stakla: 1 - brtva motornog prostora; 2 - pričvršćivači rešetke niše za usis zraka; 3 - ukrasna letvica okvira desnog vjetrobranskog stakla; 4 - obloga lijevog okvira vjetrobranskog stakla
Skinite kapice 1 matica, slika 15-3, koje pričvršćuju osovine ručica brisača na karoseriju, odvrnite matice 2 (ključ 24).

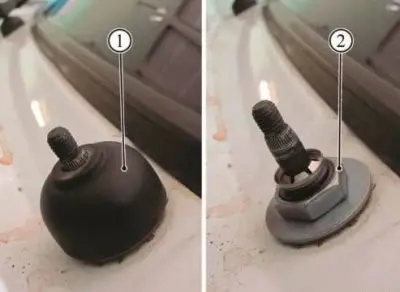

Slika 15-3 - Montaža mehanizma brisača vjetrobranskog stakla: 1 - poklopac matice; 2 - matica za pričvršćivanje osovina brisača na karoseriju
Otpustite vijak 2, slika 15-4, koji pričvršćuje nosač motora brisača vjetrobranskog stakla, odvojite konektor 1 od motora brisača vjetrobranskog stakla (zamjenska glava 10, produžetak, račva).

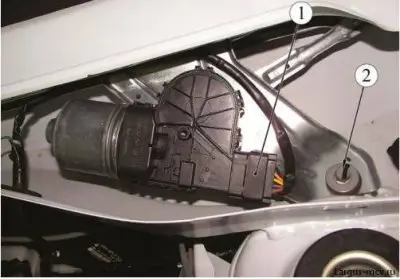

Slika 15-4 - Montaža mehanizma brisača vjetrobranskog stakla: 1 - blok kabelskog svežnja prednjeg dijela do elektromotora brisača vjetrobranskog stakla; 2 - vijak za pričvršćivanje nosača motora brisača vjetrobranskog stakla

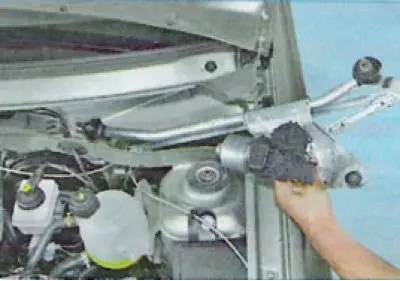

Izvadite mehanizam brisača vjetrobranskog stakla iz udubljenja za usis zraka.
Dizajn trapezoidnog brisača vjetrobranskog stakla je neraskidiv. Ako postoji povećani zazor u njegovim zglobovima ili ako su poluge oštećene, zamijenite trapezoidni sklop. Po potrebi zamijenite motor s reduktorom.
Zamjena motora brisača vjetrobranskog stakla

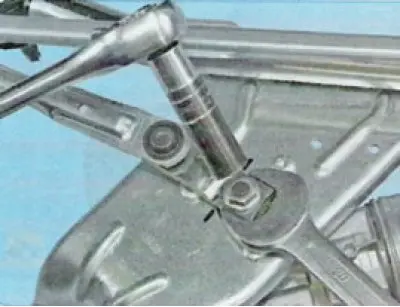

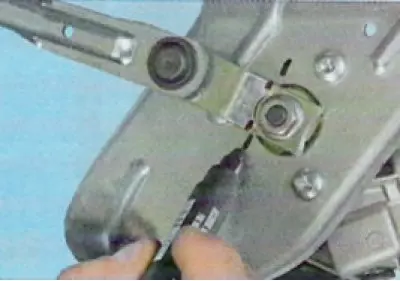

Označite položaj radilice u odnosu na nosač.
Otpustite maticu za montažu radilice. Da biste smanjili opterećenje plastičnih zuba mjenjača, držite radilicu od okretanja pomoću otvorenog ključa.

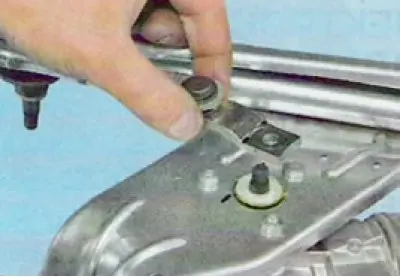

Skinite radilicu s utora osovine.

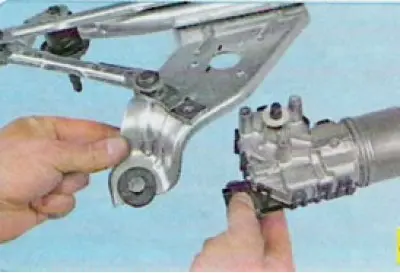

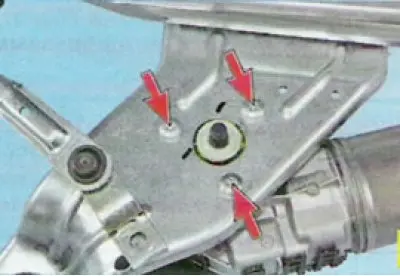

Odvijte tri vijka koji pričvršćuju motor zupčanika na nosač...
...i uklonite motor s prijenosnikom.
Montaža
Ugradite brisač vjetrobranskog stakla obrnutim redoslijedom od skidanja.

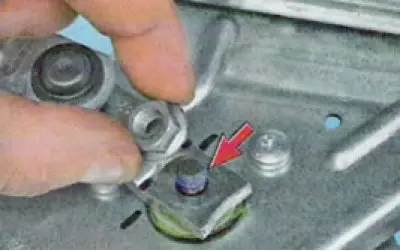

Prije zatezanja matice radilice, nanesite anaerobno sredstvo za blokiranje na navojni dio osovine.
