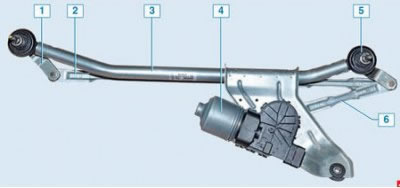

Ачышчальнік лабавога шкла: 1 – ланцужок з валам рычага шчоткі; 2 - доўгая цяга; 3 – кранштэйны; 4 – матор-рэдуктар; 5 - падушка мацавання ачышчальніка; 6 - кароткая цяга
Зняцце рычагоў
Заўвага. Зыходнае становішча канцоў шчотак шклоачышчальніка адзначана празрыстымі трыкутнікамі на пласце чорнай маскі па перыметры шкла. Гэта неабходна для таго, каб пасля ўсталёўкі забяспечыць працу шчотак у патрабаванай зоне ветравога акна.
Усталяваць аўтамабіль на працоўны пост, адкрыць капот, усталяваць упор, адлучыць клему провада "масы" ад акумулятарнай батарэі.
Падняць дэкаратыўныя каўпачкі гаек 2 мацаванні рычагоў 1 шклоачышчальніка, адкруціць гайкі і зняць рычагі (ключ гаечны 13).

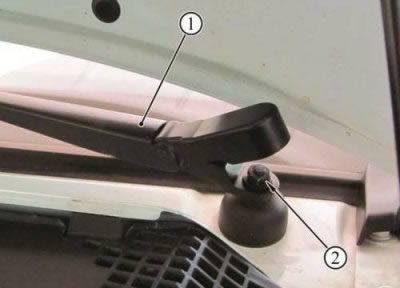

Малюнак 15-1 - Мацаванне рычагоў шклоачышчальніка: 1 - рычагі шклоачышчальніка; 2 - гайка мацавання рычага шклоачышчальніка
Устаноўка праваліцца ў зваротным парадку па ўстаноўленых пазнаках.
Зняцце трапецыі шклоачышчальніка лабавога шкла ў зборы з моторедуктором

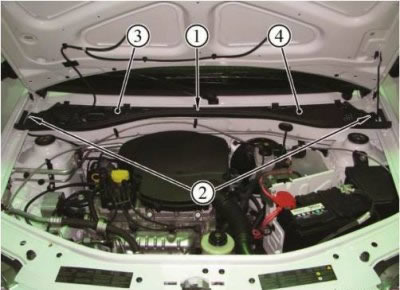

Зняць ушчыльняльнік 1 маторнага адсека, малюнак 15/2. Выняць фіксатары 2, правай 3 і левай 4 абліцоўванні рамы ветравога акна, зняць рашоткі паветразаборніка (адвёртка плоская).
Малюнак 15-2 - Зняцце абліцоўвання рамы ветравога акна: 1 - ушчыльняльнік маторнага адсека; 2 - фіксатары рашотак нішы паветразабору; 3 - правае абліцоўванне рамы ветравога акна; 4 - левае абліцоўванне рамы ветравога акна

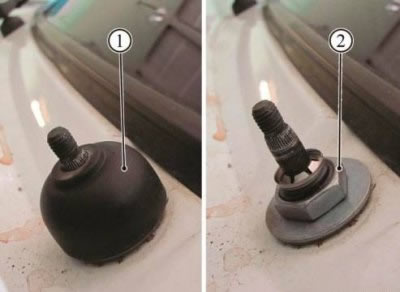

Зняць каўпачкі 1 гаек, малюнак 15-3, мацаванні восяў рычагоў шклоачышчальніка да кузава, адкруціць гайкі 2 (ключ гаечны 24).
Малюнак 15-3 - Мацаванне механізму ачышчальніка ветравога шкла: 1 - каўпачок гайкі; 2 - гайка мацавання восяў рычагоў шклоачышчальніка да кузава
Адкруціць ніт 2, малюнак 15-4, мацаванні кранштэйна электрарухавіка механізму шклоачышчальніка, адлучыць калодку 1 ад электрарухавіка механізму шклоачышчальніка (галоўка зменная 10, падаўжальнік, вороток).

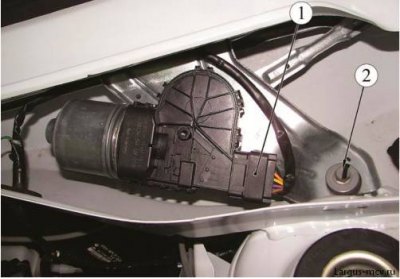

Малюнак 15-4 - Мацаванне механізму ачышчальніка ветравога шкла: 1 - калодка джгута правадоў пярэдняга да электрарухавіка шклоачышчальніка; 2 - ніт мацавання кранштэйна электрарухавіка механізму шклоачышчальніка

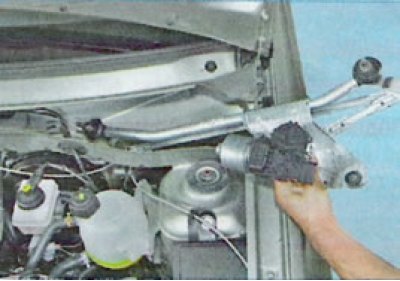

Выняць механізм ачышчальніка ветравога шкла з нішы паветразабору.
Канструкцыя трапецыі шклоачышчальніка ветравога акна неразборная. Пры падвышаных люфтах у яе шарнірах або пры пашкоджанні рычагоў замяняйце трапецыю ў зборы. Пры неабходнасці заменіце моторедуктор.
Замена матора шклоачышчальніка

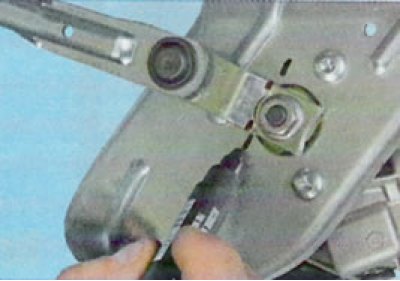

Пазначце становішча кривошипа адносна кранштэйна.

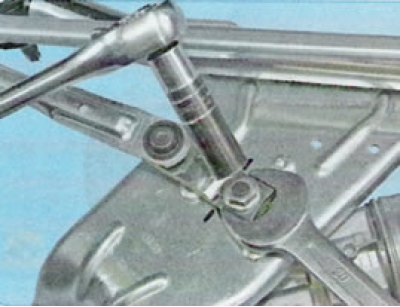

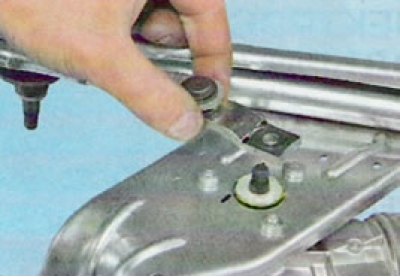

Адкруціце гайку мацавання кривошипа. Для памяншэння нагрузкі на зуб'і пластыкавай шасцярні рэдуктара ўтрымлівайце кривошип ад проворачивания ражковым ключом.
Зніміце кривошип са шлицев вала.

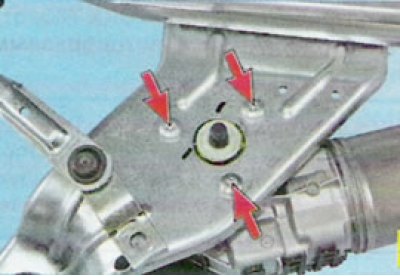

Вывярніце тры ніта мацавання моторедуктора да кранштэйна...

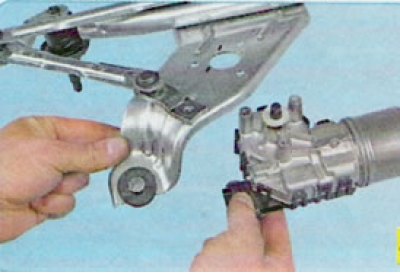

...і зніміце моторедуктор.
Ўстаноўка
Устаноўку шклоачышчальніка вырабляць у парадку зваротным зняцці.

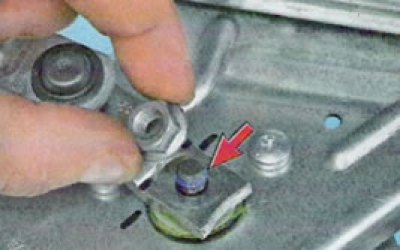

Перад наварочваннем гайкі мацавання кривошипа вырабіце на разьбовую частку вала анаэробны які фіксуе герметык.
