Зняцце
1. Падрыхтоўваем аўтамабіль да выканання працы (гл (Падрыхтоўка аўтамабіля да тэхнічнага абслугоўвання і рамонту»).

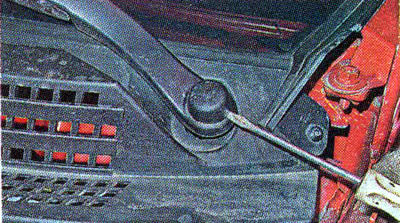

2. Поддеваем тонкай шлицевой адвёрткай...
...і здымаем каўпачок гайкі мацавання рычага шклоачышчальніка.

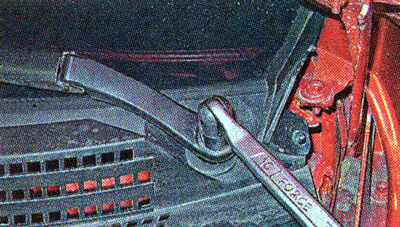

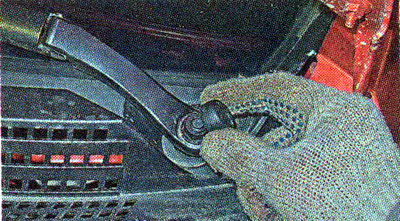

3. Ключом на 16 мм адварочваем гайкі мацавання рычага шклоачышчальніка.

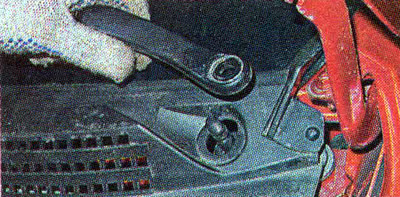

4. Здымаем рычаг шклоачышчальніка з вала прывада.
5. Аналагічна здымаем другі рычаг шклоачышчальніка.

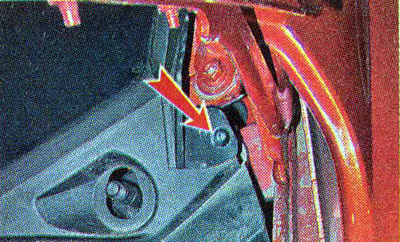

6. Ключом TORX Т20 адварочваем ніт мацавання...

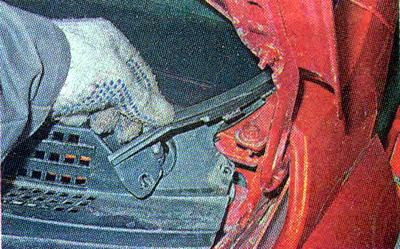

...і здымаем бакавую накладку.
7. Аналагічна здымаем накладку з процілеглага боку аўтамабіля.

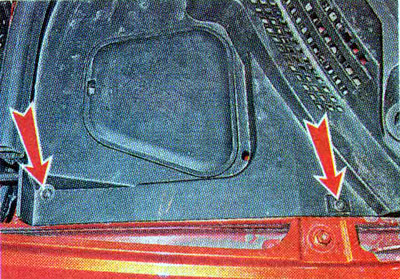

8. Ключом TORXT20 адварочваем па двух ніта бакавога мацавання.

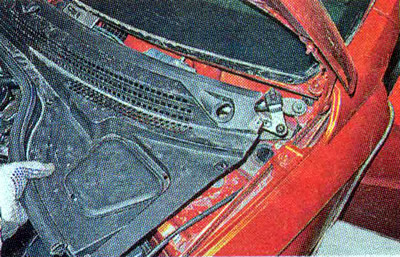

9. Выводзім рашотку паветразаборніка з зачаплення са шклом і здымаем яе.

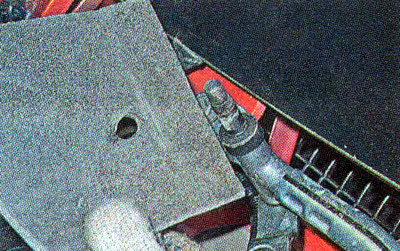

10. Здымаем з вала правай шчоткі пракладку.

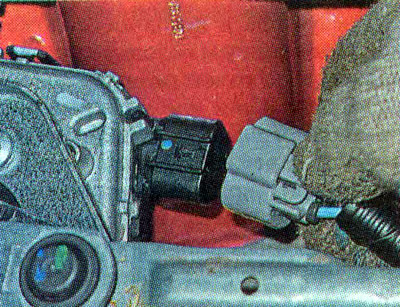

11. Націскаем фіксатар і адлучаем калодку правадоў ад матор-рэ-дуктара.

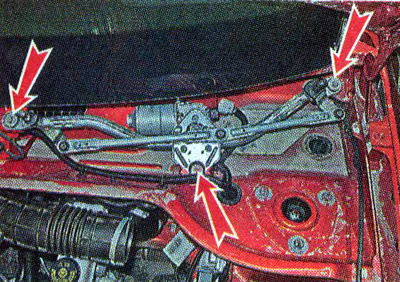

12. Ключом на 10 мм адварочваем тры ніта мацавання.

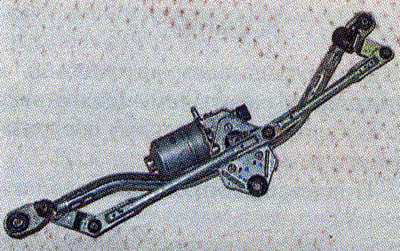

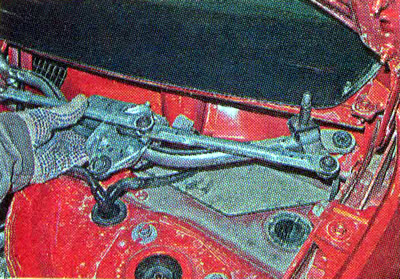

13. Здымаем трапецыю шклоачышчальніка.

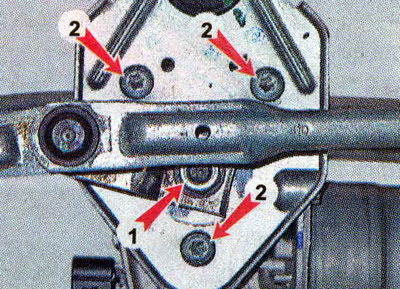

14. Для замены матор-рэдуктара ключом на 13 мм адварочваем гайку мацавання рычага 1. Шлицевой адвёрткай з шырокім лязом поддеваем і здымаем кривошип са шлицев вала матор-рэдуктара. Ключом TORX Т20 адварочваем тры ніта мацавання 2 і здымаем матор-рэдуктар з кранштэйна.
Усталяванне
Папярэджанне! Перад зборкай шклоачышчальніка неабходна пераканацца ў тым, што вал новага матор-рэдуктара знаходзіцца ў зыходным становішчы.
1. Для ўсталёўкі вала новага матор-рэдуктара ў зыходнае становішча падлучаем калодку джгута яго правадоў да якая адпавядае калодкі на аўтамабілі і кароткачасова ўключаем шклоачышчальнік у перарывісты рэжым. Пасля таго як матор-рэдуктар адпрацуе поўны цыкл і аўтаматычна спыніцца, выключаем запальванне і адлучаем яго ад электрычнага ланцуга аўтамабіля.
2. Усталёўваны кривошип на вал матор-рэдуктара ў адпаведнасці з малюнкам.
3. Усталёўваны шклоачышчальнік у зваротнай паслядоўнасці.
