Індыкатары і сігнальныя лямпы (XRAY 1)

У камбінацыю прыбораў аўтамабіля ўбудаваны цэлы комплекс кантрольных лямпаў і светлавых індыкатараў, пры дапамозе якіх кіроўца атрымлівае важную інфармацыю аб спраўнасці і парушэнні функцыянавання асноўных агрэгатаў і сістэм аўтамабіля (кантрольныя лямпы), а таксама можа кантраляваць спраўнасць актывацыі і адключэнні адпаведных вузлоў і сістэм (светлавыя індыкатары). Ніжэй прыведзены пералік і апісанне кантрольных лямпаў і светлавых індыкатараў.

Пры ўключэнні запальвання на кароткі час загараецца большасць індыкатараў для праверкі іх працаздольнасці.

Колеры індыкатараў абазначаюць:

• чырвоны, аранжавы – небяспека, важны напамін;
• жоўты - папярэджанне, даведка, няспраўнасць;
• зялёны, сіні - пацверджанне ўключэння.

Тахометр

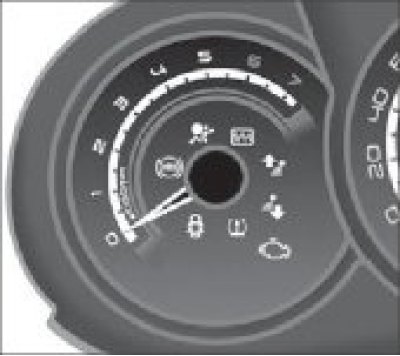

Тахометр (Малюнак 3.4) паказвае частату кручэння каленчатага вала рухавіка. Каб пазнаць лік абарачэнняў рухавіка ў хвіліну, трэба паказанні тахометра памножыць на 1000.

Папярэджанне! калі стрэлка тахометра пераходзіць у чырвоны сектар шкалы, гэта азначае, што перавышана максімальна дазволеная частата кручэння каленчатага вала рухавіка. рухавік можа выйсці з ладу.

Сігналізатар "ABS"

Глядзіце падраздзел "Сістэма электроннага кантролю ўстойлівасці".

Сігнальная лямпа надзіманых падушак бяспекі свеціцца чырвоным святлом.

Індыкатар загараецца пры ўключэнні запальвання.

Пры спраўнай сістэме надзіманых падушак бяспекі ён загасне прыкладна праз некалькі секунд пасля ўключэння. Калі ён не загараецца, не згасае ці гарыць падчас руху, гэта паказвае на няспраўнасць у контурах падушак бяспекі або нацягвальнікаў рамянёў бяспекі (гл. раздзел 2. СЯДЗЕННІ, СІСТЭМЫ ПАСІЎНАЙ БЯСПЕКІ).

Папярэджанне! Пры ўзнікненні аварыйнай сітуацыі гэтыя сістэмы могуць не спрацаваць. неадкладна звернецеся да афіцыйнага дылера LADA.

Шматфункцыянальная сігнальная лямпа свеціцца чырвоным ці аранжавым святлом.

Лямпа загараецца пры ўключэнні запальвання і згасае пасля запуску рухавіка. Пры некаторых няспраўнасцях лямпа можа загарэцца разам з іншымі сігнальнымі лямпамі. Уключэнне чырвонай лямпы суправаджаецца гукавым сігналам.

Увага! Пры загаранні гэтай сігнальнай лямпы ў мэтах бяспекі неабходна неадкладна спыніць аўтамабіль, як толькі гэта дазволяць умовы руху. для ўхілення няспраўнасці звернецеся да афіцыйнага дылера LADA.

Сігнальная лямпа сістэмы кантролю якія адпрацавалі газаў свеціцца жоўтым святлом.

Загараецца пры ўключэнні запальвання і выключаецца неўзабаве пасля запуску рухавіка (гл. раздзел 4. Ваджэнне і кіраванне аўтамабілем).

Уключэнне лямпы сігналізатара або яе мігценне пры працавальным рухавіку паказвае на наяўнасць няспраўнасці, якая патрабуе ўхілення.

Увага! Эксплуатацыя аўтамабіля з падпаленай або мігатлівай лямпай сігналізатара няспраўнасці сістэмы кантролю якія адпрацавалі газаў можа прывесці да выйсця з ладу дадзенай сістэмы, павелічэнню выдатку паліва і пагаршэнню дынамічнасці аўтамабіля. неабходна звярнуцца да афіцыйнага дылера LADA.

Індыкатар "Адчыненых дзвярэй" свеціцца чырвоным святлом.

Дадзены індыкатар служыць для папярэджання аб адчыненні або няшчыльным зачыненні дзвярэй аўтамабіля (гл. раздзел 1. КЛЮЧЫ, ДЗВЕРЫ, вокны, педалі).



Індыкатары пераключэння перадач загараюцца ў якасці рэкамендацыі для пераходу на вышэйшую (стрэлка уверх) ці на найнізкую (стрэлка ўніз) перадачу.

Сігналізатар "аварыйны ціск у шынах" (у варыянтным выкананні)

Глядзіце падраздзел "Шыны і колы".

Спідометр

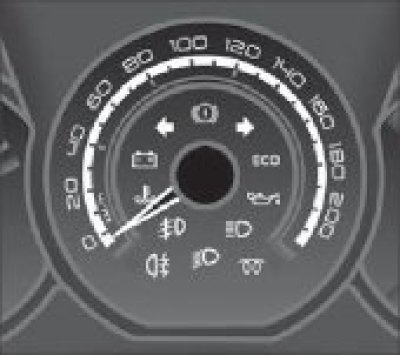

Спідометр (Малюнак 3.5) паказвае скорасць руху аўтамабіля ў км/г. У залежнасці ад камплектацыі аўтамабіля пры перавышэнні хуткасці 120 км/ч кожныя 30 секунд раздаецца гукавы сігнал працягласцю прыкладна 10 секунд.



Індыкатары паказальніка павароту міргаюць зялёным святлом.

Індыкатары міргаюць пры ўключаных паказальніках павароту або пры ўключэнні аварыйнай светлавой сігналізацыі. частае мігценне



Верагоднае выйсце з ладу лямпы паказальніка павароту або адпаведнага засцерагальніка (гл. раздзел 8. Сыход за аўтамабілем).

Сігналізатар "Адмова тормазу"

Глядзіце падраздзел "Сістэма электроннага кантролю ўстойлівасці".

Сігнальная лямпа разраду акумулятарнай батарэі свеціцца чырвоным святлом.

Загараецца пры ўключэнні запальвання і выключаецца неўзабаве пасля запуску рухавіка (гл. раздзел "Сыход за аўтамабілем").

Уключэнне лямпы пры працавальным рухавіку азначае парушэнне звычайнай працы сістэмы электрасілкавання аўтамабіля і паказвае на няспраўнасць сістэмы зарадкі акумулятара, слабое нацяжэнне ці абрыў рамяня прывада генератара ці няспраўнасць самага генератара.

Увага! Спыніцеся і заглушыце рухавік. Звяжыцеся з афіцыйным дылерам LADA.

Сігнальная лямпа тэмпературы астуджальнай вадкасці свеціцца чырвоным святлом.

Гэтая сігнальная лямпа папярэджвае аб перагрэве астуджальнай вадкасці рухавіка (гл. раздзел "Сыход за аўтамабілем").

Увага! Неадкладна спыніце аўтамабіль у бяспечным месцы і дайце рухавіку папрацаваць некалькі хвілін на халастым ходу. калі сігналізатар не згасае, заглушыце рухавік і як мага хутчэй звернецеся да афіцыйнага дылера LADA.

Працяглы рух з падпаленай кантрольнай лямпай можа прывесці да выхаду рухавіка са строю ў выніку перагрэву.

Кантрольная лямпа ціску маторнага масла свеціцца чырвоным святлом.

Загараецца пры ўключэнні запальвання і выключаецца неўзабаве пасля пуску рухавіка.

Калі лямпа гарыць стала пасля запуску рухавіка, а таксама ўключаецца падчас руху гэта сведчыць аб небяспечным падзенні ціску алею ў сістэмах рухавіка.

Калі лямпа ўключаецца падчас руху аўтамабіля, варта з'ехаць з праезнай часткі, неадкладна заглушыць рухавік і праверыць узровень алею.

Увага! Эксплуатацыя аўтамабіля пры ўключанай кантрольнай лямпе можа прывесці да сур'ёзных пашкоджанняў і выйсцю рухавіка з ладу.

Сігнальная лямпа ўключэння далёкага святла фар свеціцца сінім святлом.

Гарыць пры ўключаным далёкім святле і пры мігценні фарамі (гл. раздзел "Органы кіравання і прыборы").

Сігнальная лямпа ўключэння перадпакояў противотуманных фар свеціцца зялёным святлом.

Гарыць пры ўключаных перадпакоях противотуманных фарах (гл. падзел "Пераключальнік светлавой сігналізацыі").

Сігнальная лямпа ўключэння задняга противотуманного ліхтара свеціцца жоўтым святлом.

Гарыць пры ўключэнні задняга противотуманного ліхтара (гл. раздзел "Пераключальнік светлавой сігналізацыі").

Сігнальная лямпа ўключэння фар блізкага святла загараецца зялёным святлом пры ўключаным блізкім святле (гл. раздзел "Пераключальнік светлавой сігналізацыі").

Сігнальная лямпа аб няспраўнасці рухавіка свеціцца жоўтым святлом.

Загараецца пры ўключэнні запальвання і выключаецца неўзабаве пасля пуску рухавіка.

Уключэнне лямпы сігналізатара або яе мігценне пры працавальным рухавіку паказвае на наяўнасць няспраўнасці, якая патрабуе ўхілення.

Сігналізатар "ESC OFF"

Глядзіце падраздзел "Сістэма электроннага кантролю ўстойлівасці".

Сігналізатар "ESC"

Глядзіце падраздзел "Сістэма электроннага кантролю ўстойлівасці".
