Kada se uključi kontakt, većina indikatora nakratko zasvijetli kako bi se provjerila njihova funkcionalnost.
Boje indikatora označavaju:
- crvena, narančasta - opasnost, važan podsjetnik;
- žuta - upozorenje, pomoć, kvar;
- zelena, plava – potvrda uključivanja.
Tahometar

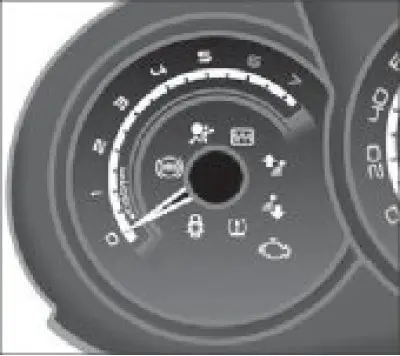

Slika 3.4. Tahometar (okretaji u minuti x 1000)
Tahometar (Slika 3.4) pokazuje brzinu radilice motora. Da biste saznali broj okretaja motora u minuti, potrebno je pomnožiti očitanje tahometra s 1000.
Upozorenje! Ako se igla tahometra pomakne u crveni sektor skale, to znači da je prekoračena maksimalna dopuštena brzina okretaja radilice motora. motor može otkazati.
Signalni uređaj
"ABS"
Vidi pododjeljak "Elektronički sustav kontrole stabilnosti".
Lampica upozorenja za zračni jastuk
svijetli crveno.
Indikator svijetli kada se uključi paljenje.
Ako sustav zračnih jastuka ispravno radi, ugasit će se nakon otprilike nekoliko sekundi nakon uključivanja. Ako se ne upali, ne ugasi ili se upali tijekom vožnje, to ukazuje na kvar u strujnim krugovima zračnih jastuka ili zatezača sigurnosnih pojaseva (vidi odjeljak 2. SJEDALA, PASIVNI SIGURNOSNI SUSTAVI).
Upozorenje: U slučaju nužde, ovi sustavi možda neće funkcionirati. odmah se obratite ovlaštenom LADA prodavaču.
Višenamjenska signalna lampa
svijetli crveno ili narančasto.
Lampica se pali kada se uključi paljenje i gasi se nakon pokretanja motora. U slučaju nekih kvarova, lampica se može upaliti zajedno s drugim lampicama upozorenja. Paljenje crvene lampice popraćeno je zvučnim signalom.
Upozorenje: Kada se upali ova lampica upozorenja, iz sigurnosnih razloga morate odmah zaustaviti vozilo čim to dopuste prometni uvjeti. za rješavanje problema obratite se ovlaštenom LADA prodavaču.
Svjetlo upozorenja sustava za kontrolu emisija
svijetli žuto.
Pali se kada se uključi kontakt i gasi se ubrzo nakon pokretanja motora (vidi odjeljak 4. VOŽNJA I UPRAVLJANJE VOZILOM).
Ako se kontrolna lampica upali ili treperi dok motor radi, to ukazuje na kvar koji treba ispraviti.
Upozorenje! Upravljanje vozilom s upaljenom ili trepćućom kontrolnom lampicom kvara sustava za nadzor ispušnih plinova može rezultirati kvarom sustava, povećanom potrošnjom goriva i pogoršanjem performansi vozila. morate se obratiti službenom LADA prodavaču.
Indikator "Otvorena vrata"
svijetli crveno.
Ovaj indikator služi za upozorenje na otvaranje ili labavo zatvaranje vrata automobila (vidi odjeljak 1. KLJUČEVI, VRATA, PROZORI, PAPUČICE).
Pokazatelji promjene stupnja prijenosa osvijetliti kao preporuka za napredovanje (strelica prema gore) ili na niži (strelica prema dolje) prijenos.
Signalni uređaj
"tlak u gumama u nuždi" (u varijantnom dizajnu)
Vidi pododjeljak "Gume i kotači".
Brzinomjer

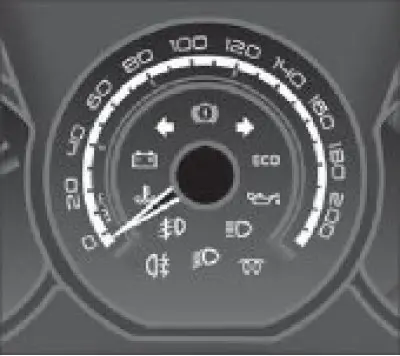

Brzinomjer (Slika 3.5) prikazuje brzinu vozila u km/h. Ovisno o konfiguraciji vozila, kada se prekorači brzina od 120 km/h, zvučni signal se emitira svakih 30 sekundi tijekom otprilike 10 sekundi.
Slika 3.5. Brzinomjer
Svjetla pokazivača smjera
trepćuće zeleno.
Pokazivači bljeskaju kada su upaljeni pokazivači smjera ili kada su upaljena svjetla za upozorenje na opasnost. često treptanje
Moguće je da je neispravan pokazivač smjera ili odgovarajući osigurač (vidi odjeljak 8. NJEGA AUTOMOBILA).
Signalni uređaj
"Kvar kočnica"
Vidi pododjeljak "Elektronički sustav kontrole stabilnosti".
Svjetlo upozorenja za slabu bateriju
svijetli crveno.
Pali se kada se uključi kontakt i gasi se ubrzo nakon pokretanja motora (vidi odjeljak "Njega automobila").
Ako se lampica upali dok motor radi, to znači da električni sustav vozila ne radi ispravno i ukazuje na neispravan sustav punjenja akumulatora, slab ili puknut remen pogona alternatora ili neispravan sam alternator.
Upozorenje! Zaustavite se i ugasite motor. Obratite se službenom LADA prodavaču.
Lampica upozorenja za temperaturu rashladne tekućine
svijetli crveno.
Ova lampica upozorenja upozorava na pregrijavanje rashladne tekućine motora (vidi odjeljak "Njega automobila").
Upozorenje: Odmah zaustavite vozilo na sigurnom mjestu i pustite motor da radi u praznom hodu nekoliko minuta. ako se indikator ne ugasi, ugasite motor i što prije se obratite ovlaštenom LADA prodavaču.
Dulja vožnja s upaljenim indikatorom može uzrokovati kvar motora zbog pregrijavanja.
Lampica upozorenja za tlak motornog ulja
svijetli crveno.
Pali se kada se uključi kontakt i gasi se ubrzo nakon pokretanja motora.
Ako lampica svijetli neprestano nakon pokretanja motora i pali se tijekom vožnje, to ukazuje na opasan pad tlaka ulja u sustavima motora.
Ako se lampica upali dok se vozilo kreće, odmah se zaustavite, ugasite motor i provjerite razinu ulja.
Upozorenje! Upravljanje vozilom s upaljenom lampicom upozorenja može uzrokovati ozbiljna oštećenja i kvar motora.
Indikatorska lampica dugog svjetla
svijetli plavo.
Svijetli kada su upaljena duga svjetla i kada trepere prednja svjetla (vidi odjeljak "Kontrole i instrumenti").
Kontrolna lampica prednjeg svjetla za maglu
svijetli zeleno.
Pali se kada su upaljena prednja svjetla za maglu (vidi odjeljak "Prekidač svjetlosnog signala").
Kontrolna lampica stražnjeg svjetla za maglu
svijetli žuto.
Pali se kada je uključeno stražnje svjetlo za maglu (vidi odjeljak "Prekidač svjetlosnog signala").
Kontrolna lampica kratkih svjetala
svijetli zeleno kada su upaljena kratka svjetla (vidi odjeljak "Prekidač svjetlosnog signala").
Svjetlo upozorenja za kvar motora
svijetli žuto.
Pali se kada se uključi kontakt i gasi se ubrzo nakon pokretanja motora.
Ako se kontrolna lampica upali ili treperi dok motor radi, to ukazuje na kvar koji treba ispraviti.
Signalni uređaj
"ESC OFF"
Vidi pododjeljak "Elektronički sustav kontrole stabilnosti".
Signalni uređaj
"ESC"
Vidi pododjeljak "Elektronički sustav kontrole stabilnosti".
