Премахване
Поставете превозното средство върху двустолбов повдигач, дръпнете ръчната спирачка, изключете запалването и откачете заземяващия клем на акумулатора (електрохидравличен повдигач тип P-3.2G с товароподемност 3.2 т, гаечен ключ 10).
Демонтирайте калника на предната дясна броня в съответствие с изискванията на TI 3100.25100.20599.
Натиснете пружинните скоби на тръбните конектори 2 и 5, Фигура 8-34, и като движите по оста на фитингите, разкачете тръбите от адсорбера 1.

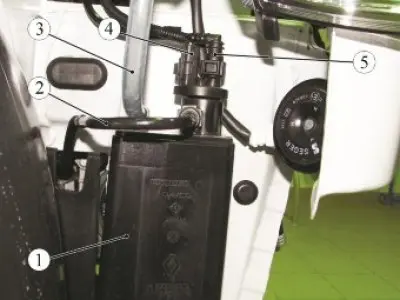

Фигура 8-34 - Разкачване на тръбите и конектора на кабелния сноп от резервоара: 1 - адсорбер; 2 - тръба за възстановяване на горивни пари; 3 - вентилационна тръба; 4 - Конектор на кабелния сноп към електромагнитния вентил за продухване на адсорбера; 5 - адсорбционна тръба
Разкачете вентилационната тръба 3 от адсорбера.
Изключете блок 4 на електромагнитния клапан от адсорбера.
Развийте двете гайки 1, Фигура 8-35, закрепващи адсорбера, и го извадете от превозното средство (резервна глава 13, удължител, тресчотка).

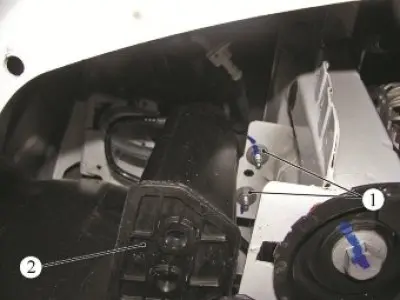

Фигура 8-35 - Отстраняване на адсорбера: 1 - гайки за монтаж на адсорбера; 2 - адсорбер
Инсталация
Монтирайте адсорбера 2, Фигура 8-35, на превозното средство, монтирайте и затегнете монтажните гайки на адсорбера 1 (резервна глава 13, удължител, тресчотка).
Свържете блок 4, Фигура 8-34, на електромагнитния вентил към адсорбера.
Свържете вентилационната тръба 3 към адсорбера.
Свържете тръби 2 и 5 към адсорбера, като ги движите по оста на фитингите, докато пружинната ключалка на конектора щракне. Проверете надеждността на тръбите.
Монтирайте калника на предната дясна броня в съответствие с изискванията на TI 3100.25100.20599.
Свържете клемата на заземяващия проводник към батерията (гаечен ключ 10).
Представят автомобил TCI. TCI проверка на колата, в съответствие с изискванията на ТАЗИ 017200-254-00232934 бр. 1.19.6, 1.19.14.
